GL41HY型过滤器

简要描述:Y型过滤器用干冷热循环水系统。压缩空气、蒸气、水、油类等介质的管路。Y型过滤器是用来清除管内中的杂质,安装时请安在进口处一般用水滤网采用10~30目/cm2,用气滤网采用40~100目/cm2,用油滤网采用60~200目/cm2等 。

  • 产品型号:GL41H
  • 产品产地:浙江温州
  • 更新时间:2021-04-28
  • 访  问  量:2743

详细介绍

Y型过滤器用干冷热循环水系统。压缩空气、蒸气、水、油类等介质的管路。Y型过滤器是用来清除管内中的杂质,安装时请安在进口处一般用水滤网采用10~30目/cm2,用气滤网采用40~100目/cm2,用油滤网采用60~200目/cm2等 。

作用:
  主要用于开关、切断或接通管路中的介质,亦可用于流体的调节与控制
Y型过滤器应用范围:
     化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。
Y型过滤器安装说明:
    1.)准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
     2.)在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。
     3.)本类阀应安装在管道的水平方向或垂直方向。
     4.)安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。

产品说明

Y型过滤器主要应用于口径较小的管道设备,连接拆卸方便,排污性能可靠,经济适用。是输送介质的管道系统不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀等水力控制阀或其它设备的进口端,用来清除介质中颗粒性杂质,免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏,从而避免了维修费用和生产损失,保护阀门等设备的正常使用。主要用于水、蒸气等介质。

结构特点

1、采用不锈钢双层网结构,坚固耐用,
2、具有结构先进、流阻小、排污方便、纳污量大等等特点,
3、使用维护极为方便。可根据用户需要设置过滤网的目数。

滤网目数

目数 孔径mm 粒度μm 目数 孔径mm 粒度μm 目数 孔径mm 粒度μm
4 4.75 4750 50 0.3 297 650 0.021 21
5 4 3900 60 0.25 250 800 0.019 19
6 3.35 3350 70 0.212   1000 0.015 15
7 2.8 2800 80 0.18 178 1100 0.013 13
8 2.36 2360 100 0.15 150 1300 0.011 11
10 2 2000 120 0.125 124 1600 0.01 10
12 1.7 1700 140 0.106 104 1800 0.008 8
14 1.4 1400 170 0.09 89 2000 0.0065 6.5
16 1.18 1180 200 0.074 74 2500   5.5
18 1 880 230 0.063 61 3000   5
20 0.85 840 270 0.053 53 3500   4.5
25 0.71 710 300 0.04 48 4000   3.4
30 0.6 590 325 0.045 44 5000   2.7
35 0.5 500 400 0.038 38 6000   2.5
40 0.425 420 460 0.03 30 7000   1.25
45 0.355 350 540 0.026 26

技术参数

壳体材质 黄铜 碳钢 不锈钢
公称通径 15~500mm
滤框滤网材质 不锈钢
密封件材质 耐油石棉、丁腈橡胶、聚四氟乙烯
工作温度(℃) -30℃~180℃ -80℃~425℃ -80℃~450℃
公称压力(MPa) 1.6~10(150Lb~600Lb)
过滤精度(目/in) 10~300

1.阀体 2.滤芯网 3.密封件 4.滤网盖

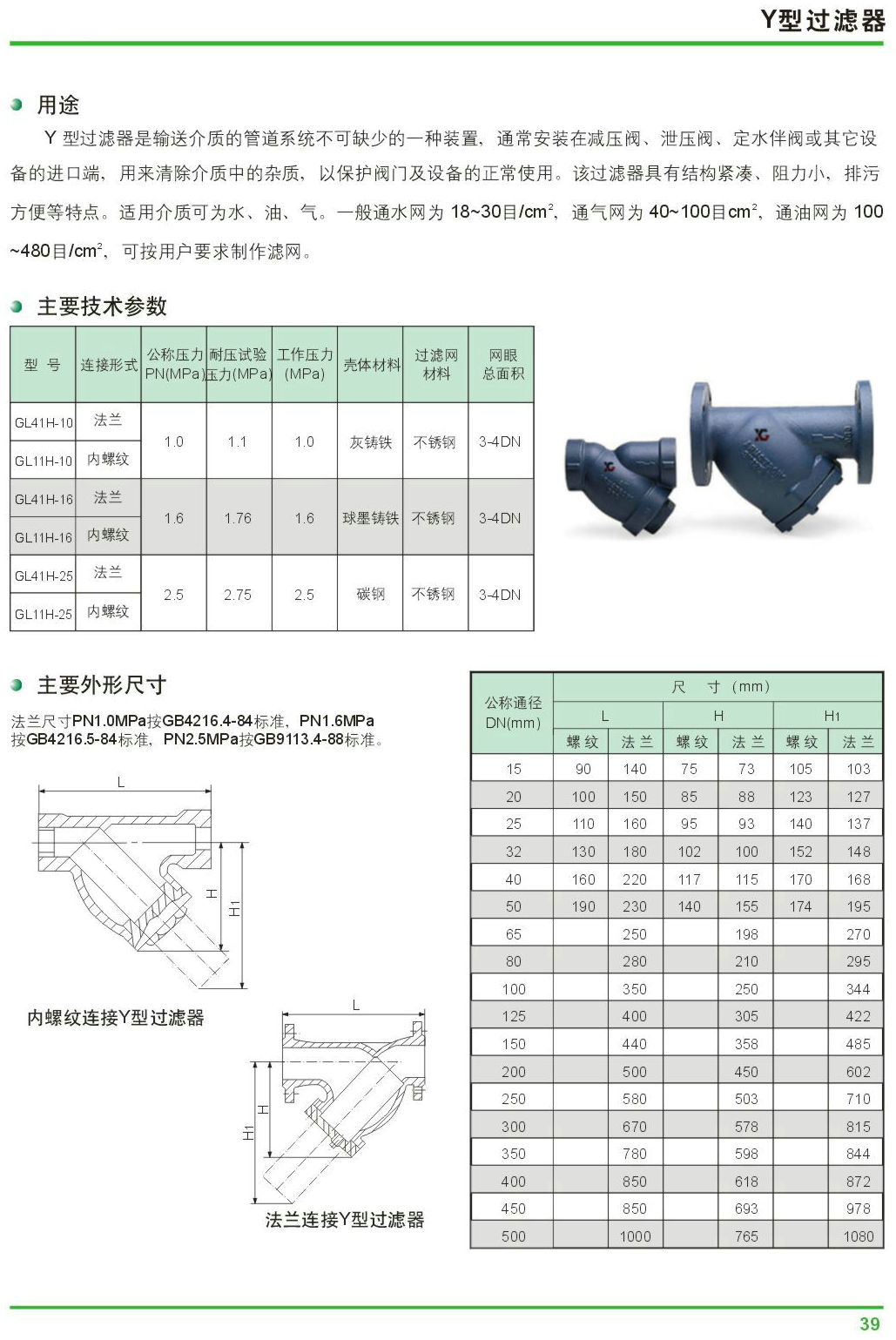

Y型过滤器,GL41HY型过滤器尺寸结构图

实物图
