内螺纹过滤器,不锈钢内螺纹过滤器安装于进水管路中各配套阀门的前端,当管道中的介质首先进入过滤器时,介质通过滤网进入被连接的阀门中,而杂质则留于过滤桶内,使各类阀门不会由于机械杂物卡入密封圈而失灵。
内螺纹过滤器参数:
纹标准:PT/NPT/PS/DIN259/ DIN2999
公称压力:PN16
适用温度: -50℃ —230℃
规格型号:1/4“-3“
材 质:CF8、CF8M、CF3M、1.4308、1.4408等
适用工况:主要应用于石油、化工、食品、医药、铁路、水处理、钢铁、冶金等行业。
内螺纹过滤器作用:
主要用于开关、切断或接通管路中的介质,亦可用于流体的调节与控制
适用介质:
水、油、气
内螺纹过滤器应用范围:
化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。
安装说明:
1.)准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
2.)在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。
3.)本类阀应安装在管道的水平方向或垂直方向。
4.)安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。
结构特点
1、采用不锈钢双层网结构,坚固耐用,
2、具有结构先进、流阻小、排污方便、纳污量大等等特点,
3、使用维护极为方便。可根据用户需要设置过滤网的目数。
目数 | 孔径mm | 粒度μm | 目数 | 孔径mm | 粒度μm | 目数 | 孔径mm | 粒度μm |
4 | 4.75 | 4750 | 50 | 0.3 | 297 | 650 | 0.021 | 21 |
5 | 4 | 3900 | 60 | 0.25 | 250 | 800 | 0.019 | 19 |
6 | 3.35 | 3350 | 70 | 0.212 | 1000 | 0.015 | 15 | |
7 | 2.8 | 2800 | 80 | 0.18 | 178 | 1100 | 0.013 | 13 |
8 | 2.36 | 2360 | 100 | 0.15 | 150 | 1300 | 0.011 | 11 |
10 | 2 | 2000 | 120 | 0.125 | 124 | 1600 | 0.01 | 10 |
12 | 1.7 | 1700 | 140 | 0.106 | 104 | 1800 | 0.008 | 8 |
14 | 1.4 | 1400 | 170 | 0.09 | 89 | 2000 | 0.0065 | 6.5 |
16 | 1.18 | 1180 | 200 | 0.074 | 74 | 2500 | 5.5 | |
18 | 1 | 880 | 230 | 0.063 | 61 | 3000 | 5 | |
20 | 0.85 | 840 | 270 | 0.053 | 53 | 3500 | 4.5 | |
25 | 0.71 | 710 | 300 | 0.04 | 48 | 4000 | 3.4 | |
30 | 0.6 | 590 | 325 | 0.045 | 44 | 5000 | 2.7 | |
35 | 0.5 | 500 | 400 | 0.038 | 38 | 6000 | 2.5 | |
40 | 0.425 | 420 | 460 | 0.03 | 30 | 7000 | 1.25 | |
45 | 0.355 | 350 | 540 | 0.026 | 26 |
DN | L | H | CV |
15 | 78 | 50 | 3.5 |
20 | 93 | 60 | 6.5 |
25 | 108 | 70 | 10 |
32 | 128 | 82 | 19 |
40 | 143 | 92 | 26 |
50 | 173 | 118 | 45 |
使用说明
本过滤器由壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管首截面积的3-4倍。
用于管道清除输送介质:热水、冷水、蒸汽、压缩空气各种机械杂质,特别是锅炉房循环水泵前均需安此产品,为了清除系统中的机械杂质,使设备和管道免受堵塞和磨损,在额定流速下压损为0.05-0.1米水柱。
用于各种用汽设备,如:蒸汽仪表、疏水阀,压缩空气和各类用汽设备前均需安装。在额定流速下压损为0.05-0.2米水柱。
油过滤器该主品滤眼密度有多种。例如:64孔、200孔、300孔/Cm2。用于各种输油管道上一切设备。例如:油泵、油锅炉前均需安装,在额定流速下压损为0.05-0.1米水柱。

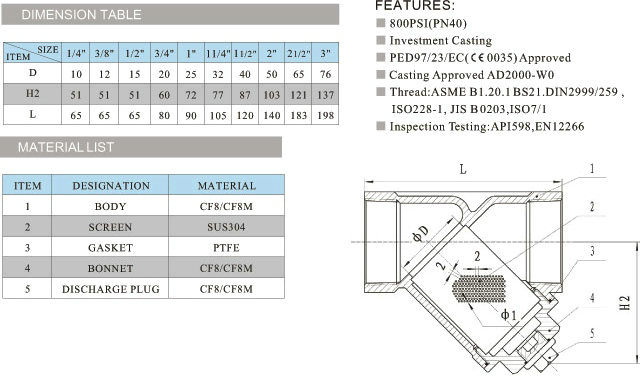

内螺纹过滤器,不锈钢内螺纹过滤器尺寸结构图;

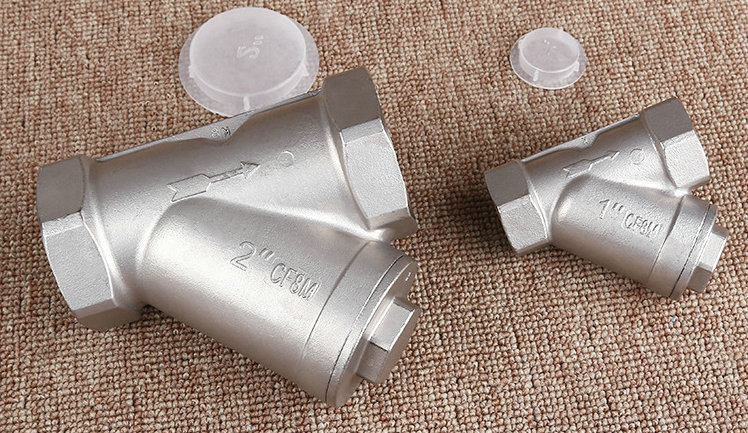

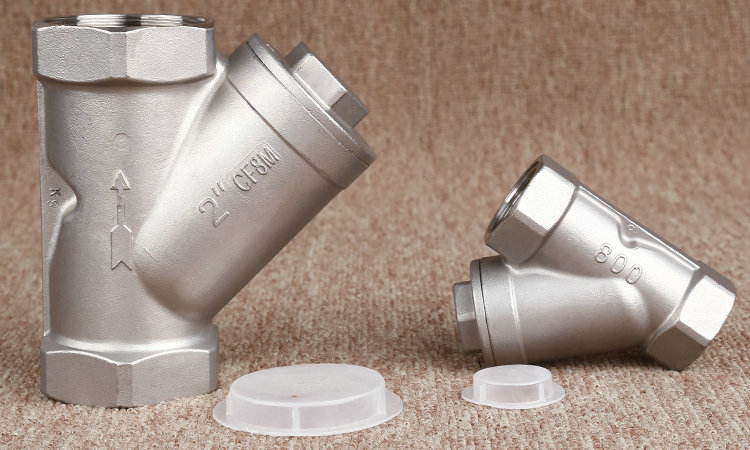

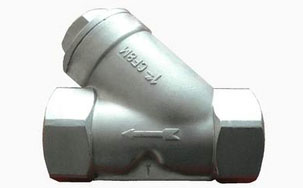

G11W内螺纹过滤器实物图
