拉杆伸缩过滤器

简要描述:拉杆伸缩过滤器,Y型伸缩过滤器是Y型过滤器与伸缩接头的组合,要用于高层建筑、多层建筑或工厂内给排水配管,常安装于减压阀、泄压阀、定水位阀或其它主要设备的进口端,于清除杂物以保证阀类或设备之正常使用。Y型拉杆伸缩过滤器安装于进水管路中各配套阀门的前端,当管道中的介质首先进入过滤器时,介质通过滤网进入被连接的阀门中,而杂质则留于过滤桶内,使各类阀门不会由于机械杂物卡入密封圈而失灵。另加不锈钢伸缩拉杆,补偿管道尺寸,安装灵活。

  • 产品型号:YSTF
  • 产品产地:浙江温州
  • 更新时间:2021-04-28
  • 访  问  量:1100

详细介绍

拉杆伸缩过滤器,Y型伸缩过滤器是Y型过滤器与伸缩接头的组合,要用于高层建筑、多层建筑或工厂内给排水配管,常安装于减压阀、泄压阀、定水位阀或其它主要设备的进口端,于清除杂物以保证阀类或设备之正常使用。Y型拉杆伸缩过滤器安装于进水管路中各配套阀门的前端,当管道中的介质首先进入过滤器时,介质通过滤网进入被连接的阀门中,而杂质则留于过滤桶内,使各类阀门不会由于机械杂物卡入密封圈而失灵。另加不锈钢伸缩拉杆,补偿管道尺寸,安装灵活。

结构特点

1、采用不锈钢双层网结构,坚固耐用,
2、具有结构先进、流阻小、排污方便、纳污量大等等特点,
3、使用维护极为方便。可根据用户需要设置过滤网的目数。

滤网目数

目数 孔径mm 粒度μm 目数 孔径mm 粒度μm 目数 孔径mm 粒度μm
4 4.75 4750 50 0.3 297 650 0.021 21
5 4 3900 60 0.25 250 800 0.019 19
6 3.35 3350 70 0.212   1000 0.015 15
7 2.8 2800 80 0.18 178 1100 0.013 13
8 2.36 2360 100 0.15 150 1300 0.011 11
10 2 2000 120 0.125 124 1600 0.01 10
12 1.7 1700 140 0.106 104 1800 0.008 8
14 1.4 1400 170 0.09 89 2000 0.0065 6.5
16 1.18 1180 200 0.074 74 2500   5.5
18 1 880 230 0.063 61 3000   5
20 0.85 840 270 0.053 53 3500   4.5
25 0.71 710 300 0.04 48 4000   3.4
30 0.6 590 325 0.045 44 5000   2.7
35 0.5 500 400 0.038 38 6000   2.5
40 0.425 420 460 0.03 30 7000   1.25
45 0.355 350 540 0.026 26

技术参数

壳体材质 铸铁、球墨铸铁 碳钢 不锈钢
公称通径 15~500mm
伸缩材质 铸铁、球墨铸铁、碳钢、不锈钢
滤框滤网材质 不锈钢
密封件材质 耐油石棉、丁腈橡胶、聚四氟乙烯
工作温度(℃) -30℃~150℃ -80℃~425℃ -80℃~450℃
公称压力(MPa) 1.6~10(150Lb~600Lb)
过滤精度(目/in) 10~300

1.阀体 2.滤芯网 3.密封件 4.滤网盖

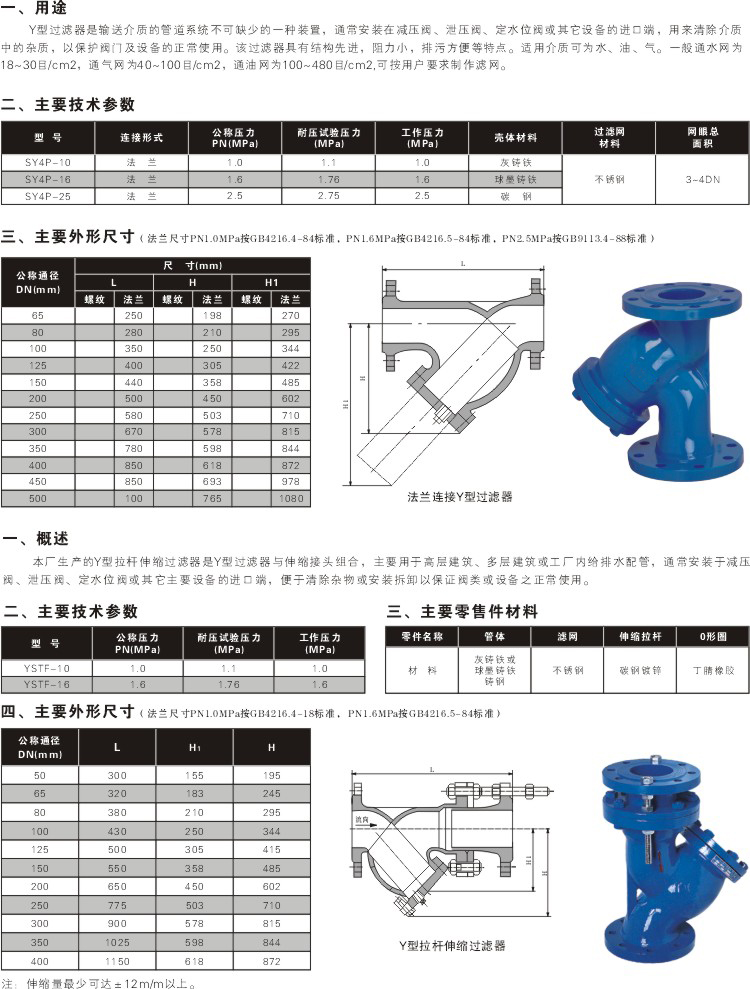

拉杆伸缩过滤器,Y型拉杆伸缩过滤器尺寸结构图:

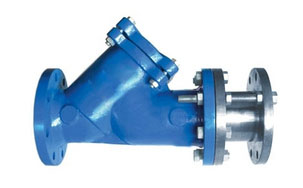

YSTF拉杆伸缩过滤器实物图
