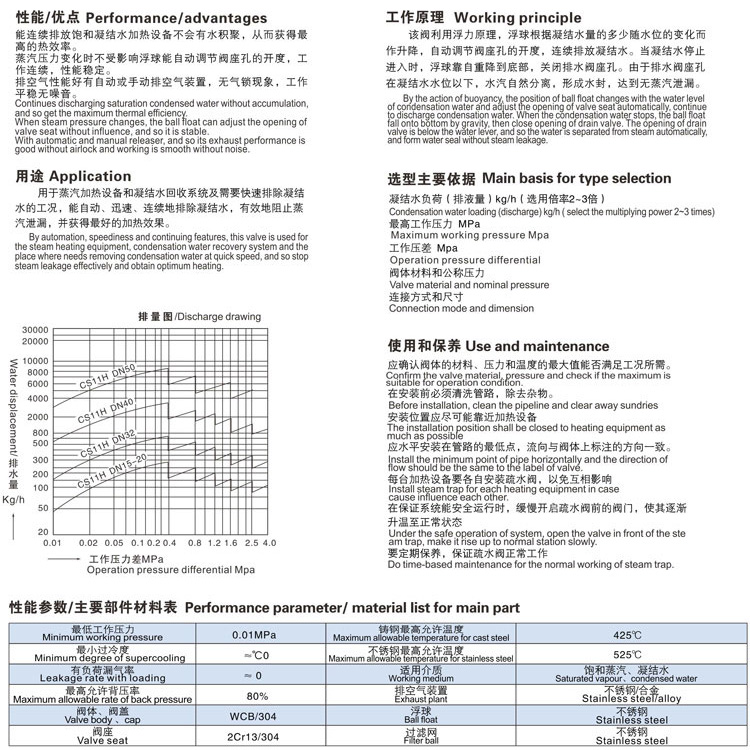

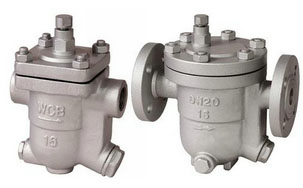

浮球式疏水阀,自由浮球式疏水阀根据浮力的原理,使阀体内的浮球随水位变化作升降运动,以达到阀门启闭,即排水阻汽的作用。尤其对压力低、排水量低和温度稳定性要求高,不宜带存凝结水的蒸汽设备更为适用。能排连续饱和水,至使设备凝结水滞存量较少、升温快、加热温度稳定。自由浮球式疏水阀有自动排冷空气装置,无汽锁现象,工作平衡无噪音。能连续排水、性稳定、排水量大、漏水量小。
浮球式疏水阀,自由浮球式疏水阀主要零部件
序号 | 名称 | 材料 |
1 | 阀体 | WCB |
2 | 浮球 | 304 |
3 | 封圈 | 2Cr13 |
4 | 尾螺 | 2Cr13 |
5 | 并冒 | 2Cr13 |
6 | 平垫圈 | H62 |
7 | 平垫圈 | H62 |
8 | 挡圈 | 65Mn |
9 | 滤网 | 304 |
10 | 螺母 | 45 |
11 | 螺柱 | 35CrMoA |
12 | 石墨封圈 | 304+石墨 |
13 | 阀盖 | A105 |
14 | 螺堵头 | 2Cr13 |
15 | 阀座 | Q235 |
16 | 磨合膨胀片 | 304 |
17 | 弹簧 | 304 |
18 | 保护套 | 304 |
主要外形尺寸
产品型号 Produstion Type |
口径 | 尺寸Dimensions | |||||||
DN | L | H | D | D1 | D2 | b | f | Z-φd | |
CS41H-16C、25 C、40C CS41H-16 B、25 B、40B |
15 | 195 | 195 | 95 | 65 | 45 | 14 | 2 | 4-φ14 |
20 | 195 | 200 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | |
25 | 215 | 225 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | |
CS41H-16C、25 C、40C CS41H-16D、25 D、40D |
25 | 270 | 245 | 115 | 85 | 65 | 14 | 2 | 4-φ14 |
32 | 270 | 250 | 135 | 100 | 78 | 16 | 2 | 4-φ18 | |
40 | 280 | 290 | 145 | 110 | 85 | 16 | 3 | 4-φ18 | |
50 | 290 | 300 | 160 | 125 | 100 | 16 | 3 | 4-φ18 | |
CS41H-16C、25C CS41H-16F、25F |
50 | 410 | 380 | 160 | 125 | 100 | 16 | 3 | 4-φ18 |
65 | 410 | 380 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | |
80 | 430 | 420 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | |
100 | 430 | 440 | 215 | 180 | 155 | 20 | 3 | 8-φ18 | |
125 | 480 | 510 | 245 | 210 | 185 | 22 | 3 | 8-φ18 | |
150 | 480 | 510 | 280 | 240 | 210 | 24 | 3 | 8-φ23 |
浮球式疏水阀,自由浮球式疏水阀主要外形尺寸
尺寸 Dimensions |
型号Type | CS11H-16C | |||||
口径DN | 15 | 20 | 25 | 32 | 40 | 50 | |
L | 150 | 150 | 150 | 270 | 280 | 290 | |
H | 195 | 195 | 195 | 250 | 290 | 300 | |
h | 103 | 103 | 103 | 108 | 108 | 108 |

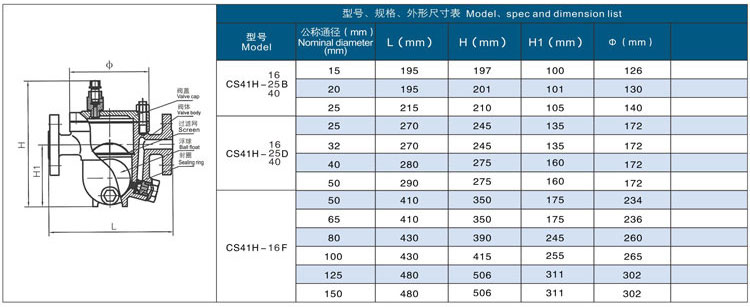

浮球式疏水阀,自由浮球式疏水阀参数尺寸图:
