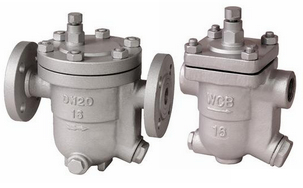

浮球疏水阀

简要描述:产品介绍:浮球疏水阀,浮球式蒸汽疏水阀是国内外近年来最先进的蒸汽疏水阀之一,产品技术质量和制造工艺达到国际上同类产品的水平,能将蒸汽管道网及供热设备中的凝结水及时排出,并组织蒸汽泄漏,该产品广泛用于石油、化工、轻纺、印染、制药、造纸、食品等工矿企业。

  • 产品型号:CS41H,CS11H
  • 产品产地:浙江温州
  • 更新时间:2021-04-28
  • 访  问  量:3192

详细介绍

产品介绍:浮球疏水阀,浮球式蒸汽疏水阀是国内外近年来最先进的蒸汽疏水阀之一,产品技术质量和制造工艺达到国际上同类产品的水平,能将蒸汽管道网及供热设备中的凝结水及时排出,并组织蒸汽泄漏,该产品广泛用于石油、化工、轻纺、印染、制药、造纸、食品等工矿企业。

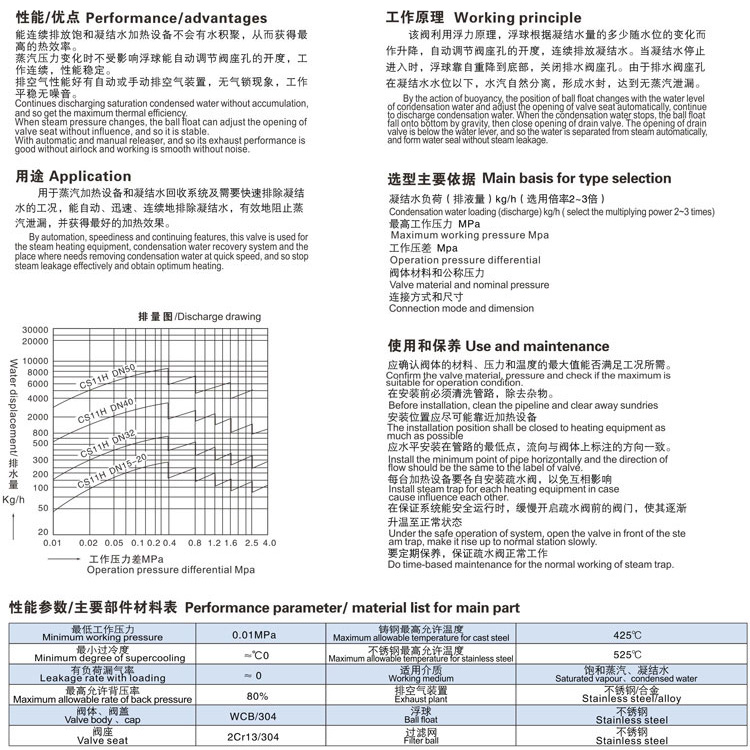

结构特点:1、能连续排水性能稳定,排水量大,漏气率小,背压率高。
2、不锈钢空心自由浮球是阀门唯一的主要部件,采用不锈钢高精度研磨的圆浮球,
3、内部零件,均为不锈钢,抗腐蚀、耐磨损、使用寿命长。

浮球疏水阀,浮球式蒸汽疏水阀主要零部件

序号 名称 材料
1 阀体 WCB
2 浮球 304
3 封圈 2Cr13
4 尾螺 2Cr13
5 并冒 2Cr13
6 平垫圈 H62
7 平垫圈 H62
8 挡圈 65Mn
9 滤网 304
10 螺母 45
11 螺柱 35CrMoA
12 石墨封圈 304+石墨
13 阀盖 A105
14 螺堵头 2Cr13
15 阀座 Q235
16 磨合膨胀片 304
17 弹簧 304
18 保护套 304

浮球疏水阀,浮球式蒸汽疏水阀主要外形尺寸

产品型号
Produstion Type
口径 尺寸Dimensions
DN L H D D1 D2 b f Z-φd
CS41H-16C、25 C、40C
CS41H-16 B、25 B、40B
15 195 195 95 65 45 14 2 4-φ14
20 195 200 105 75 55 14 2 4-φ14
25 215 225 115 85 65 14 2 4-φ14
CS41H-16C、25 C、40C
CS41H-16D、25 D、40D
25 270 245 115 85 65 14 2 4-φ14
32 270 250 135 100 78 16 2 4-φ18
40 280 290 145 110 85 16 3 4-φ18
50 290 300 160 125 100 16 3 4-φ18
CS41H-16C、25C
CS41H-16F、25F
50 410 380 160 125 100 16 3 4-φ18
65 410 380 180 145 120 18 3 4-φ18
80 430 420 195 160 135 20 3 8-φ18
100 430 440 215 180 155 20 3 8-φ18
125 480 510 245 210 185 22 3 8-φ18
150 480 510 280 240 210 24 3 8-φ23

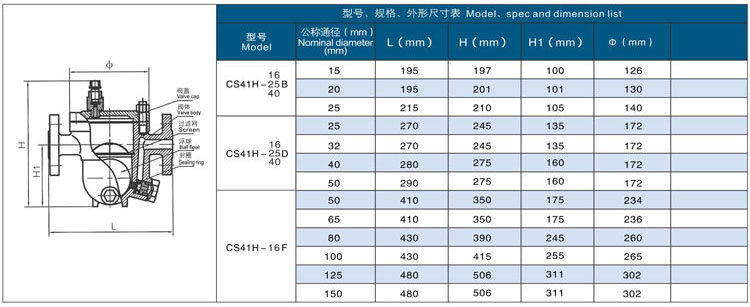

浮球疏水阀,浮球式蒸汽疏水阀参数尺寸图
