杠杆浮球式疏水阀

简要描述:杠杆浮球式疏水阀,FT44H杠杆浮球式蒸汽疏水阀广泛用于工业蒸汽加热设备,各种大型热交换器及干燥机、夹套锅等,特别应用于冷凝水特大排量在的工作场合。

  • 产品型号:FT14H FT44H FT43H SUNA 23/26
  • 产品产地:浙江温州
  • 更新时间:2021-04-28
  • 访  问  量:2443

详细介绍

杠杆浮球式疏水阀,FT44H杠杆浮球式蒸汽疏水阀广泛用于工业蒸汽加热设备,各种大型热交换器及干燥机、夹套锅等,特别应用于冷凝水特大排量在的工作场合。
杠杆浮球式疏水阀,FT44H杠杆浮球式蒸汽疏水阀特点:
此超大排量型蒸汽疏水阀,在整个工作压力范围内无需调整和更换内件,即可充分排除大量的疑结水。排水过冷度可达0℃,特别适合用于疑结水量大的工作场合。

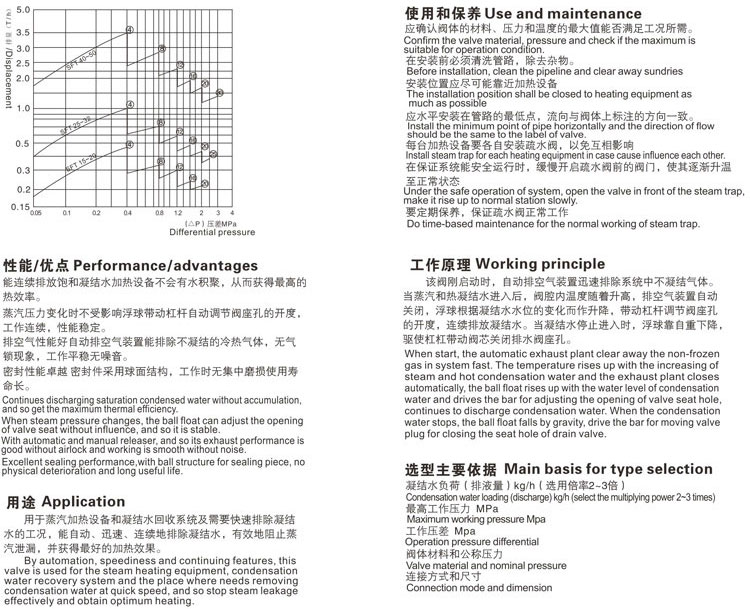

杠杆浮球式疏水阀结构特点及工作原理:
1、采用轧装阀机械(新SCCV开关方式),具有优良的密封性和耐久性。
2、平衡双阀座设计,比一般的疏水阀体积小而排量大,特大排量场和更能发挥优越性。
3、内装双金属片空气自动排放阀,可防止空气气堵和蒸汽汽锁。
4、采用独特的U型双金属通气口,可大大缩短设备起动时间。
5、全部部件安装在阀盖上,阀无需从配管上卸下,就可维修保养,简单方便。

杠杆浮球式疏水阀主要零部件

序号 名称 材料
1 阀体 WCB
2 密封板 Q235
3 弹子密封座 304
4 支架 304
5 螺柱 35CrMoA
6 螺母 45
7 垫圈 H62
8 膜盒密封座 304
9 膜盒 304
10 杠杆 304
11 浮球 304
12 阀盖 WCB

主要外形尺寸

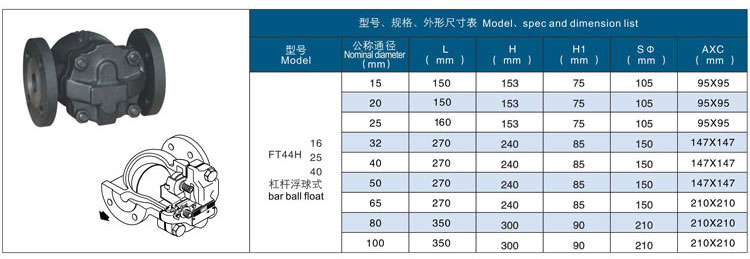

型号 口径DN L H h W
FT44H 15 150 159 70 102
20 150 159 70 102
25 160 159 70 106
32 270 225 153 178
40 270 225 153 178
50 270 225 153 178
65 270 225 153 178
80 350 300 90 210
100 350 300 90 210

主要外形尺寸

型号 口径DN L H h W
FT14H 15 121 148 70 112
20 121 148 70 112
25 145 158 70 112
32 270 225 153 172
40 270 225 153 172
50 270 225 153 172

主要外形尺寸

型号 口径DN L H h W
FT43H 15 150 250 190 118
20 150 250 190 118
25 160 250 190 118
32 230 335 270 175
40 230 335 270 175
50 230 350 280 175

主要外形尺寸

型号 口径DN L H h W
FT13H 15 120 199 124 110
20 120 199 124 110
25 120 204 129 110
32 120 204 129 110

主要外形尺寸

型号 口径DN L H h W
S41H-50L 15 310 230 198 135
S41H-50L 20 310 230 198 135
S41H-50L 25 310 230 198 135
S41H-50L 40 360 295 198 170
S41H-50L 50 360 295 198 170
SF-50WL(垂直式) 50 320 250 160 160
SF-50WL 50 270 250 160 324
UNA23H/UNA26H 15-20 145 128 60 90
UNA23H/UNA26H 25 145 128 60 90
UNA23H/UNA26H 32-50 145 128 60 90

杠杆浮球式疏水阀,FT44H杠杆浮球式蒸汽疏水阀尺寸图:
