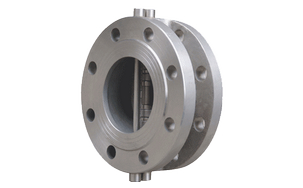

对夹双瓣旋启式止回阀

简要描述:对夹双瓣旋启式止回阀,H46H法兰双瓣旋启式止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的,属于一种自动阀门。止回阀用于管路系统,其主要作用是防止介质倒流、防止泵及其驱动电机机反转,以及容器内介质的泄放。

  • 产品型号:H46H
  • 产品产地:浙江温州
  • 更新时间:2021-04-27
  • 访  问  量:2470

详细介绍

对夹双瓣旋启式止回阀,H46H法兰双瓣旋启式止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的,属于一种自动阀门。止回阀用于管路系统,其主要作用是防止介质倒流、防止泵及其驱动电机机反转,以及容器内介质的泄放。


公称压力或压力级:PN1.0-16.0MPa

公称通径或口径:DN50~1200

连接方式:法兰

适用温度:-20℃~425℃

阀体材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)。选用不同的材质,可分别适用于水、蒸汽、油品等多种介质。

对夹双瓣旋启式止回阀,H46H法兰双瓣旋启式止回阀产品标准与规范:

1、设计与制造:API594,API6D,JB/T8937

2、结构长度:API594,API6D,JB/T8937

3、压力-温度等级:ASME B16.34,GB/T9124

4、试验与检验:API598,JB/T9092

5、配管法兰:JB/T74-90,ASME B16.5,API605,ASME B16.47

对夹双瓣旋启式止回阀,H46H法兰双瓣旋启式止回阀产品特点:
1、结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8;
2、体积小、重量轻,其重量只有传统法兰止回阀的1/4~1/20;
3、阀瓣关闭快速,水锤压力小;
4、水平管道或垂直管道均可使用,安装方便;
5、流道通畅、流体阻力小;
6、动作灵敏、密封性能好;
7、阀瓣行程短、关阀冲击力小;
8、整体结构、简单紧凑、造型美观;
9、使用寿命长、可靠性高

对夹双瓣旋启式止回阀材料及主要参数

配管
法兰
公称
压力
常 规 产 品 型 号
JB/T74~90
GB/T9112
~9124
HG50592
~20614
1.0MPa H76H-10C H76W-10P H76W-10P8 H76W-10P3 H76W-10R H76W-10R8 H76W-10R3
1.6MPa H76H-16C H76W-16P H76W-16P H76W-16P3 H76W-16R H76W-16R8 H76W-16R3
2.5MPa H76H-25 H76W-25P H76W-25P8 H76W-25P3 H76W-25R H76W-25R8 H76W-25R3
4.0MPa H76H-40 H76W-40P H76W-40P8 H76W-40P3 H76W-40R H76W-40R8 H76W-40R3
6.3MPa H76H-63 H76W-63P H76W-63P8 H76W-63P3 H76W-63R H76W-63R8 H76W-63R3
10.0MPa H76H-100 H76W-100P H76W-100P8 H76W-100P3 H76W-100R H76W-100R8 H76W-100R3
13.0MPa H76H-160 H76W-160P H76W-160P8 H76W-160P3 H76W-160R H76W-160R8 H76W-160R3
20.0MPa H76H-200 H76W-200P H76W-200P8 H76W-200P3 H76W-200R H76W-200R8 H76W-200R3
25.0MPa H76H-250 H76W-250P H76W-250P8 H76W-250P3 H76W-250R H76W-250R8 H76W-250R3
主要零
件材料
阀体 WCB
(A105)
ZG1Cr18
Ni9Ti
CF8(304) CF3(304L) ZG1Cr18
Ni12Mo2Ti
CF8M
(316)
CF3M
(316L)
阀擗 CF8 CF8 CF8 CF3 CF9M CF8M CF3M
目轴 2Cr13 1Cr18
Ni9Ti
0Cr18
Ni9
00Cr19
Ni10
ZG1Cr18
Ni12Mo2Ti
0Cr17
Ni12Mo2
00Cr17
Ni14Mo2
弹簧 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 00Cr19Ni10 00Cr17
Ni14Mo2
00Cr17
Ni14Mo2
00Cr17
Ni14Mo2
适用工况 适月
介质
水、蒸汽
、油品等
硝酸等腐蚀性介质 强氧化
性介质
醋酸等腐蚀性介质 屎素等腐
蚀性介质
适用温
度(℃)
-29~425 -196~540 -196~425 -196~540 -196~455
注:本表为常规对夹式止回阀的型号编制、主要零件材料及适用工况,其他要求及其型号编制参见对夹式止回阀型号编制方法。

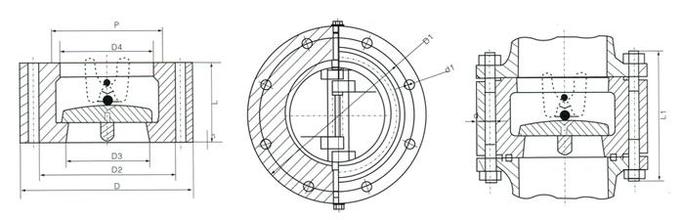

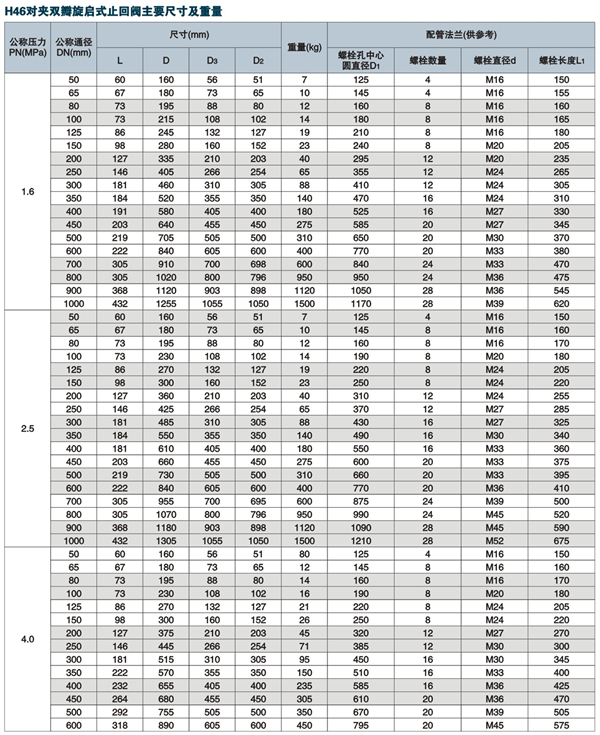

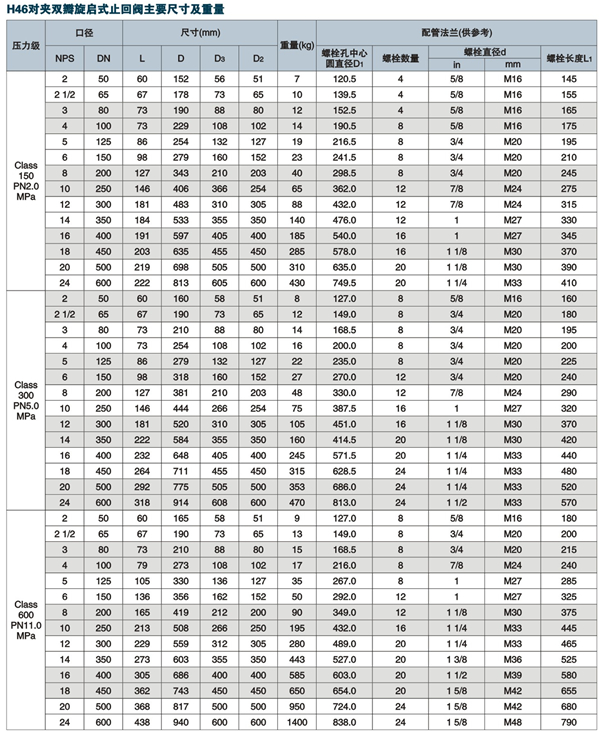

对夹双瓣旋启式止回阀,H46H法兰双瓣旋启式止回阀尺寸图:
