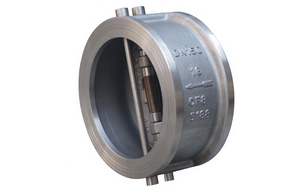

H76H对夹双瓣旋启式止回阀

简要描述:H76H对夹双瓣旋启式止回阀,H76H对夹式止回阀适用于公称压力PNl.0MPa~42 0MPa、Classl50~2500;公称通径DNl5~1200mm、NPsl/2—48.工作温度一l96—540℃的各种管路上,月于防止介质剖流。通过选月不同的材质.可适月于水、蒸汽、油品、酸类、强氧化性介质及尿素等多种介质。

  • 产品型号:H76H/H76X/H76W
  • 产品产地:浙江温州
  • 更新时间:2021-04-27
  • 访  问  量:1513

详细介绍

H76H对夹双瓣旋启式止回阀,H76H对夹式止回阀适用于公称压力PNl.0MPa~42 0MPa、Classl50~2500;公称通径DNl5~1200mm、NPsl/2—48.工作温度一l96—540℃的各种管路上,月于防止介质剖流。通过选月不同的材质.可适月于水、蒸汽、油品、酸类、强氧化性介质及尿素等多种介质。
二、标准与规范:
1、设计秘制造:APl594、AP 6D、JB,T8937;
2、结构长度:API594、APl60、DlN3202、JB/T8937,
3、压力一温度等级? ANsIBl6.34、DlN2401、GB/T 9124、HG20604、HG20625、SH3406、JB,T74,
4、试验与检验AP 598、JB/T 9092:
5、配管法兰JB,T74~90、GB/T 9112~9124、HG20592~20635、sH3406、ANsIB16 5、DlN2543~2548、GB/T 13402、APl605、ASMEBl6 47.
 三、结构特点:

1、结构长度短.其结构长度只有传统法兰止回阀的1/4~1/8;
2、体积小,、重量轻,其重量只有传统法兰止回目的1/4~1/20;
3、阀瓣尖闭快速.水锤压力小:
4、水平管道或垂直管道均可使月.安装方便;
5、流道通畅、流体阻力小.
6、动作i敏、密封性能好;
7、目瓣行程短、关阀冲击力小;
8、整体结构、简单紧凑、造型美观
9、使月寿命长、可靠性高。

对夹双瓣旋启式止回阀性能参数

型号 工作压力(MPa) 适用温度(℃) 适用介质 阀体材料
H76X-10C/16C/25C 1.0~2.5 -29~80 水、油品 碳钢/不锈钢
H76H-10C/16C/25C/40C 1.0~4.0 -29~425 水、蒸汽、油品 碳钢/不锈钢
H76W-10P/16P/25P/40P 1.0~2.5 ≤150 硝酸类 不锈钢
H76Y-40P 4.0 ≤150 硝酸类 不锈钢
备注:如需美标150LB-2500LB请来电咨询

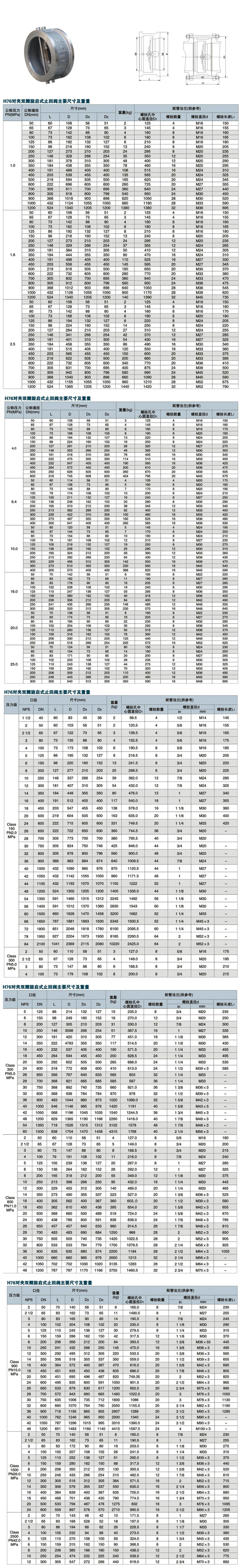

H76H对夹双瓣旋启式止回阀,H76H对夹式止回阀尺寸图:
