对夹蝶型止回阀

简要描述:对夹蝶型止回阀,H77H/W/X对夹蝶型止回阀安装在工业、环保、水处理、高层建筑给排水管路,其主要作用是防止介质倒流,阻止介质逆向流动之用。对夹蝶型止回阀是一种依靠介质压力开启和关闭的自动阀门。该止回阀采用对夹式,蝶板为两个半圆,且采用弹簧强制复位,密封面可为本体堆焊耐磨材料或衬橡胶,使用范围广,密封可靠。

  • 产品型号:H77H/H77W/H77X
  • 产品产地:浙江温州
  • 更新时间:2021-04-27
  • 访  问  量:1141

详细介绍

对夹蝶型止回阀,H77H/W/X对夹蝶型止回阀安装在工业、环保、水处理、高层建筑给排水管路,其主要作用是防止介质倒流,阻止介质逆向流动之用。对夹蝶型止回阀是一种依靠介质压力开启和关闭的自动阀门。该止回阀采用对夹式,蝶板为两个半圆,且采用弹簧强制复位,密封面可为本体堆焊耐磨材料或衬橡胶,使用范围广,密封可靠。
二、 结构特点:
1)结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8;
2)体积小、重量轻,其重量只有传统法兰止回阀的1/4~1/20;
3)阀瓣关闭快速,水锤压力小;
4)水平管道或垂直管道均可使用,安装方便;
5)流道通畅、流体阻力小;
6)动作灵敏、密封性能好;
7)阀瓣行程短、关阀冲击力小;
8)整体结构、简单紧凑、造型美观;
9)使用寿命长、可靠性高。

对夹蝶型止回阀主要技术参数:

型 号

公称压力

试验压力PS(MPa)

工作温度
(℃)

适用介质

PN(MPa)

壳体

密封

H77X
H77H
H77Y
H77W

1.0

1.5

1.1

软密封:
100~225
硬密封
200~550

水、
油品、
气体、
硝酸等

1.6

2.4

1.76

2.5

3.75

2.75

1.0

6.0

4.4

6.4

9.6

7.0

主要零件材料:

零件名称

材 料

LJH77X-10C、25 16、40

LJH77H-16C、40 25、64

IJH77Y25I 40I164I

LJH77W10C、25 16C、40

LJH77W-10P、25P 16P、40P

阀体、蝶板

铸钢WCB

铬钼钢

铸钢WCB

lCrl8Ni9Ti

阀杆

2Crl3

lCrl8N19Tl

20r13

阀体密封副

-

堆焊合金钢

堆焊硬质合金

- -

助关弹簧

lCrl8N19Ti

耐热合金

1Crl8Ni9Ti

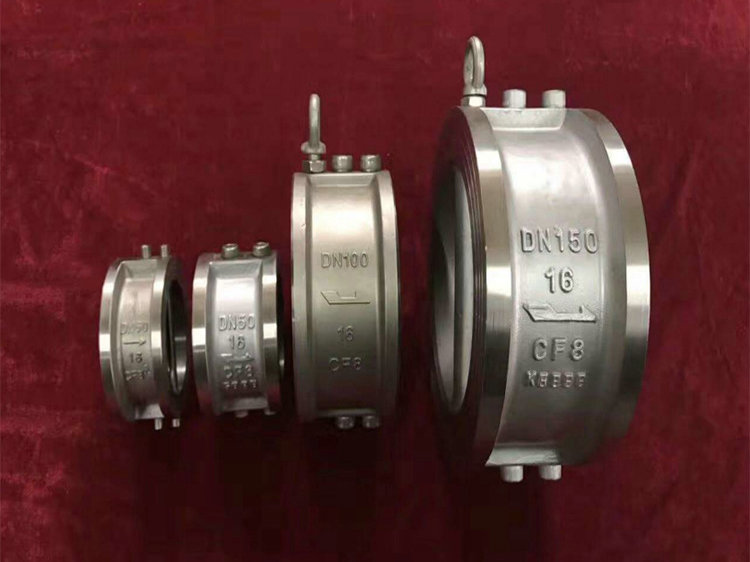

对夹蝶型止回阀,H77H/W/X对夹蝶型止回阀实物图:

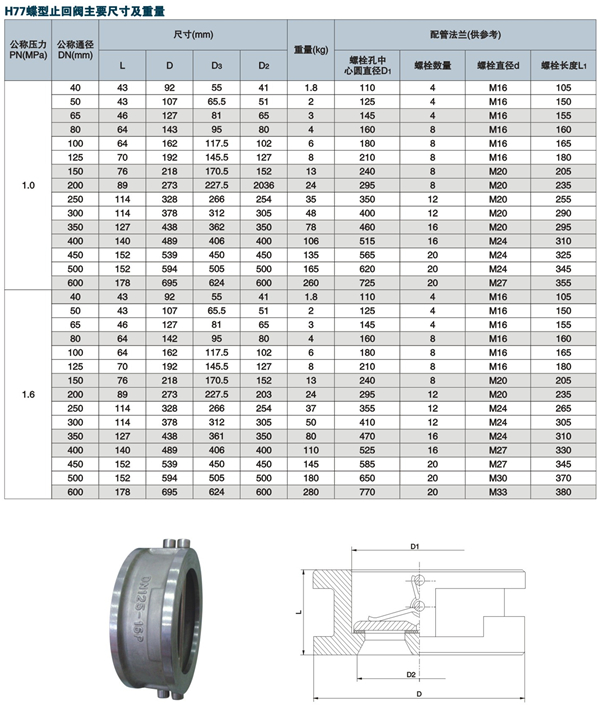

对夹蝶型止回阀,H77H/W/X对夹蝶型止回阀尺寸图:
