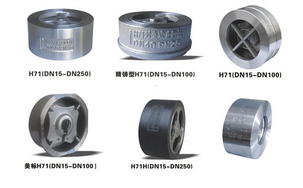

H71H对夹升降式止回阀

简要描述:H71H对夹升降式止回阀,H71W对夹升降式止回阀产品实用材料采用耐腐蚀不锈钢。可在任何位置的管路上安装,防止介质逆流,锅炉给水系统上回,其连接方式是利用原有管道两端法兰对夹即可投入运行。其各项指标都优于目前市售的任何一种上回阀。它的运用范围广泛,凡水、气、油、酸、碱液、氢、氨、特别消防管道等介质均可使用。

  • 产品型号:H71H/H71W
  • 产品产地:浙江温州
  • 更新时间:2021-04-27
  • 访  问  量:2848

详细介绍

H71H对夹升降式止回阀,H71W对夹升降式止回阀产品实用材料采用耐腐蚀不锈钢。可在任何位置的管路上安装,防止介质逆流,锅炉给水系统上回,其连接方式是利用原有管道两端法兰对夹即可投入运行。其各项指标都优于目前市售的任何一种上回阀。它的运用范围广泛,凡水、气、油、酸、碱液、氢、氨、特别消防管道等介质均可使用。

对夹升降式止回阀由阀体、阀瓣、弹簧等组成,水平或垂直安装于管路系统,防止介质倒流

H71H对夹升降式止回阀,H71W对夹升降式止回阀产品标准与规范:

1、设计与制造:API594,API6D,JB/T8937

2、结构长度:API594,API6D,JB/T8937

3、压力-温度等级:ASME B16.34,GB/T9124

4、试验与检验:API598,JB/T9092

5、配管法兰:JB/T74-90,ASME B16.5,API605,ASME B16.47

结构特点
1、产品结构紧凑合理、密封可靠、性能优良。
2、体积小、重量轻。
3、适用范围广。
4、阀瓣关闭快速、动作灵敏。
5、关闭冲击力小、不易产生水锤现象。
6、流道通畅、流体阻力小。

对夹升降式止回阀技术参数

型号 公称通径 试验压力 工作温度 适用温度
壳体 密封
H71H-16Q 1.6 2.4 1.76 ≤235℃ 水、蒸气、油品等
H71H-25Q 2.5 3.75 2.75 ≤235℃
H71W-25H ≤300℃
H71W-25P ≤200℃ 硝酸等腐蚀性介质
H71W-40H 4.0 6.0 4.4 ≤300℃
H71W-40P ≤200℃ 水、蒸气

主要零件

型号 阀门 阀瓣 弹簧
H71H-16Q  H71H-25Q QT400-15 25 50CrVA
H71W-25H  H71W-40H 2Cr13 1Cr13 1Cr18Ni9
H71W-25P  H71W-40P ZG1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti

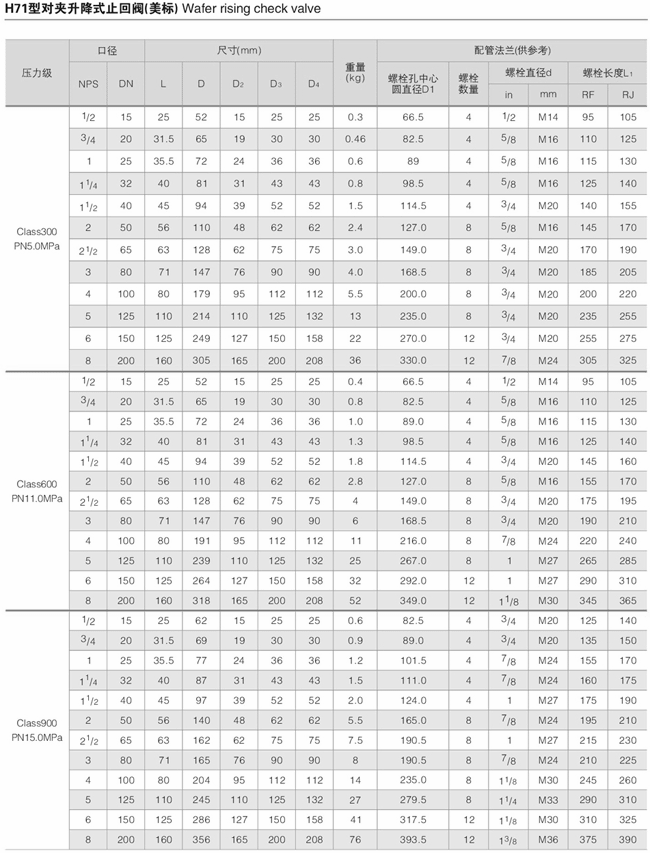

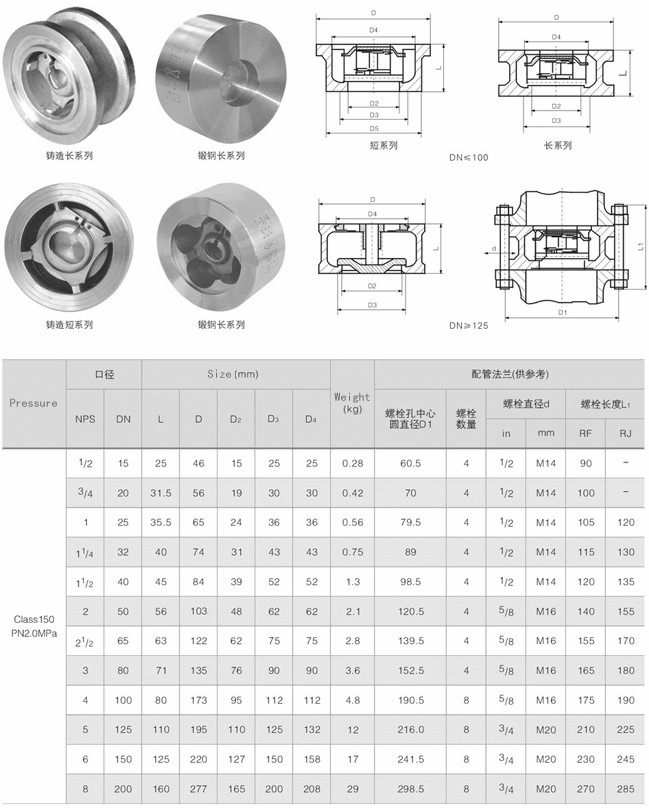

H71H对夹升降式止回阀,H71H/W对夹式止回阀尺寸图:
