对夹式止回阀

简要描述:对夹式止回阀,对夹式蝶式止回阀系列:H76、H77、H71、H72、H74、H46,通经为:DN15~1200mm、1/2"~84"压力:1.0Mpa~42Mpa、150Lb~2500Lb、温度为-196~540℃,材质为铸铁、碳钢、不锈钢(304、316、316L)、双相钢、铬钼钢、黄铜等材质。广泛用于电力、水力、供热、化工、化肥、炼油、冶金、造纸、药类、酿酒、建筑等行业,深受广大客商的依奈好评。

  • 产品型号:D71 D72 D77 D76
  • 产品产地:浙江温州
  • 更新时间:2021-04-27
  • 访  问  量:2852

详细介绍

对夹式止回阀,对夹式蝶式止回阀系列:H76、H77、H71、H72、H74、H46,通经为:DN15~1200mm、1/2"~84"压力:1.0Mpa~42Mpa、150Lb~2500Lb、温度为-196~540℃,材质为铸铁、碳钢、不锈钢(304、316、316L)、双相钢、铬钼钢、黄铜等材质。广泛用于电力、水力、供热、化工、化肥、炼油、冶金、造纸、药类、酿酒、建筑等行业,深受广大客商的依奈好评。



对夹式止回阀,对夹式蝶式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成,采用对夹连接。由于阀瓣的关闭行程短,并且有弹簧加载,可显著减少水锤现象。该阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短,对有安装空间限制的场所最为适用。

对夹式止回阀,蝶式止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路,阻止介质逆向流动之用

对夹式止回阀产品特点

1、体积小,重量轻,结构紧凑、维修方便

2、阀板采用对偶式,在弹簧的弹性力下矩下可自行速闭

3、因速闭作用,可防止介质倒流

4、阀体结构长度尺寸小,刚性好

5、安全方便,可用于水平垂直两个方向安装

对夹式止回阀执行标准

1、法兰连接尺寸:GB/T1724.1-98

2、结构长度:GB/T12221-1989,ISO5752-82

对夹式止回阀,对夹式蝶式止回阀技术参数

型号 公称通径 试验压力 工作温度 适用温度
壳体 密封
H71H-16Q 1.6 2.4 1.76 ≤235℃ 水、蒸气、油品等
H71H-25Q 2.5 3.75 2.75 ≤235℃
H71W-25H ≤300℃
H71W-25P ≤200℃ 硝酸等腐蚀性介质
H71W-40H 4.0 6.0 4.4 ≤300℃
H71W-40P ≤200℃ 水、蒸气

对夹式止回阀,对夹式蝶式止回阀主要零件

型号 阀门 阀瓣 弹簧
H71H-16Q  H71H-25Q QT400-15 25 50CrVA
H71W-25H  H71W-40H 2Cr13 1Cr13 1Cr18Ni9
H71W-25P  H71W-40P ZG1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti

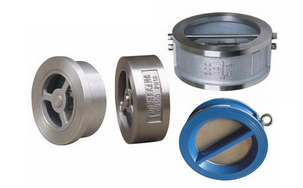

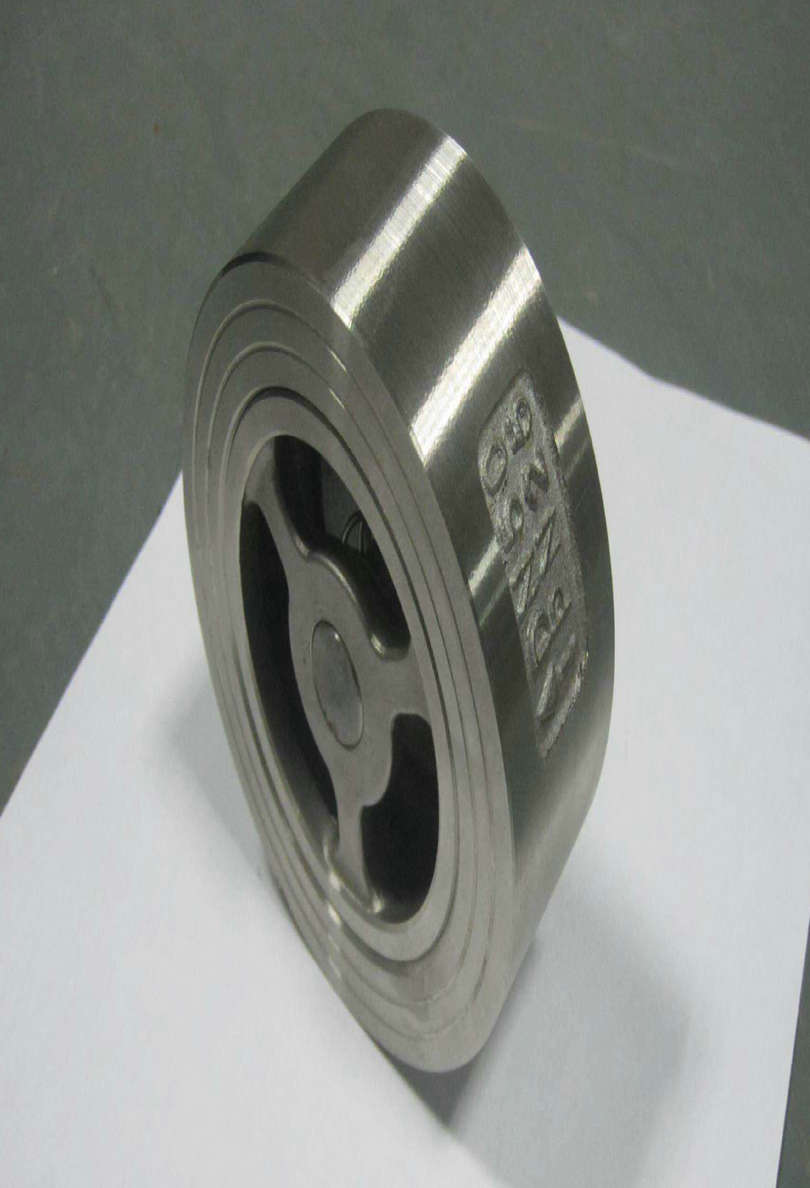

实物图

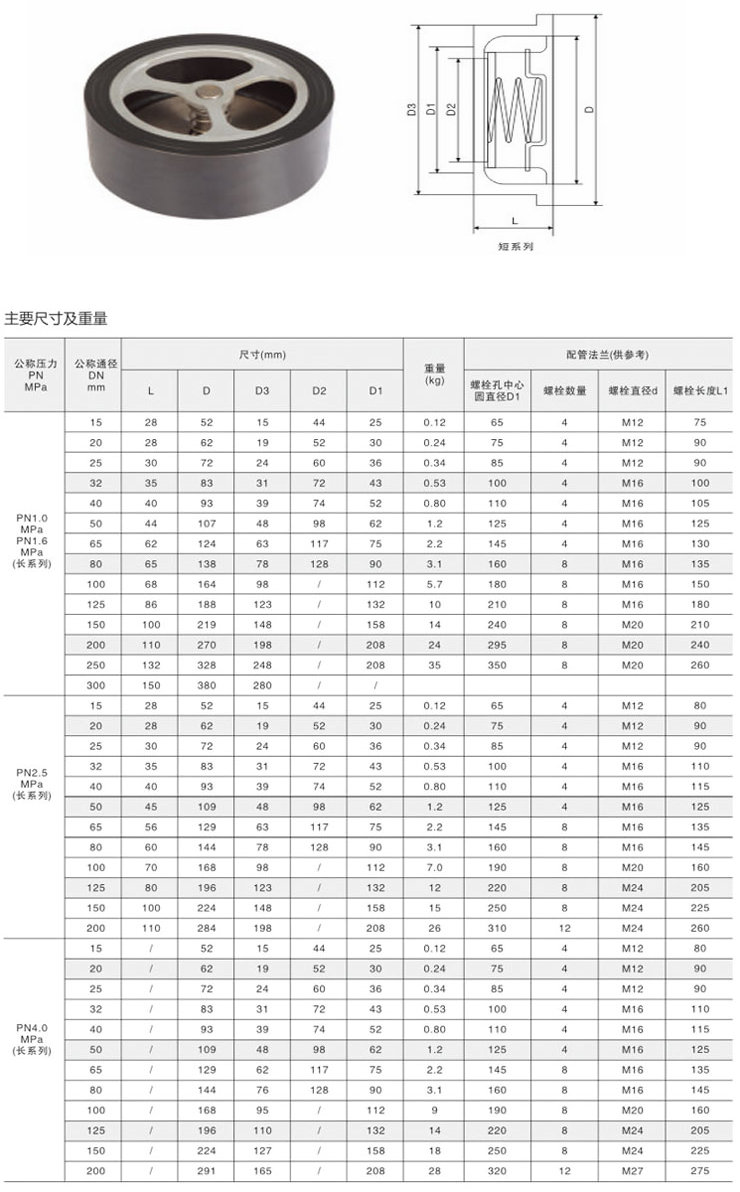

尺寸图
