立式止回阀,不锈钢立式止回阀依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。严格按 GB12235 标准设计制造,阀瓣沿着中心定位作升降运动,衬套采用耐磨性能好,摩擦系数小的特殊材料制作,动作灵活可靠 . 密封性能优良。立式止回阀产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
立式止回阀设计标准
设计与制造 | GB/T12235 | |
连接端尺寸 | 结构长度 | GB/T12221 |
法兰尺寸 | JB/T79 | |
检验与试验 | JB/T9092 | |
材料 | 碳钢 | GB/T12229 |
不锈钢 | GB/T12230 | |
合金钢 | Q/ZB66 | |
标志 | GB/T12220 | |
供货 | JB/T7928 |
主要性能
型号 | 公称 压力 |
试验压力 | 工作温度(℃) | ||
强度 (水)Mpa |
密封 (水)空气(Mpa) |
低压密封 (空气)Mpa |
|||
H42W/H-16C/P | 1.6 | 2.4 | 1.8 | 0.6 | ≤425 |
H42W/H-25C/P | 2.5 | 3.8 | 2.8 | 0.6 | ≤425 |
H42W/H-40C/P | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 |

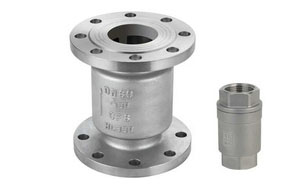

实物图片
立式止回阀,不锈钢立式止回阀参数尺寸图:
