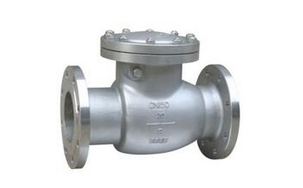

旋启式止回阀

简要描述:旋启式止回阀该产品严格按 GB12236 标准设计制造,销轴与阀瓣连接采用内装式结构,性能优良,密封更可靠。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。

  • 产品型号:H44H
  • 产品产地:浙江温州
  • 更新时间:2021-04-27
  • 访  问  量:2430

详细介绍

旋启式止回阀该产品严格按 GB12236 标准设计制造,销轴与阀瓣连接采用内装式结构,性能优良,密封更可靠。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。

设计制造标准:GB/T 12235,AP600,API6D,ANSI/ASME.B16.34
连接法兰标准:GB/T 9113,API6D,ANSI/ASME B16.5
压力温度等级:GB/T 12224-2005,,GB/T9131,ANSI/ASME.B16.34
试验检验标准:GB/T 13927-2008,JB/T9092,,API598,API6D
设计制造:按照ANSI B16.34
结构长度:ANSI B16.10
法兰尺寸:ANSI B16.15
试验~检验 :API 598


旋启式止回阀,不锈钢旋启式止回阀结构与特点
1、选材考究,符合国内外相关标准,材料的全面质量高。
2、密封副配对先进合理,阀瓣、阀座密封面采用铁基合金或钴基硬质合金堆焊面成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式,满足各种工程需要及用户要求。
5、阀体材料品种齐全,垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀,为各种设备配套使用。

结构特点1、产品结构紧凑合理、密封可靠、性能优良。
2、体积小、重量轻。
3、适用范围广。
4、阀瓣关闭快速、动作灵敏。
5、关闭冲击力小、不易产生水锤现象。
6、流道通畅、流体阻力小。

旋启式止回阀应用规范

设计与制造 GB/T12235
连接端尺寸 结构长度 GB/T12221
法兰尺寸 JB/T79
检验与试验 JB/T9092
材料 碳钢 GB/T12229
不锈钢 GB/T12230
合金钢 Q/ZB66
标志 GB/T12220
供货 JB/T7928

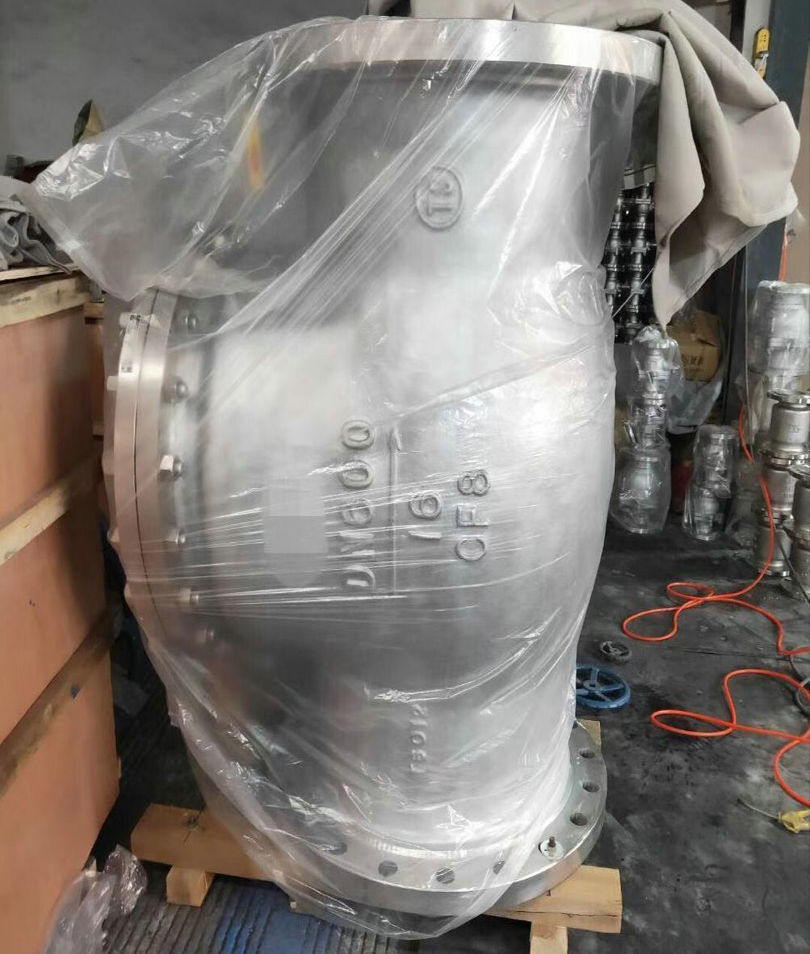

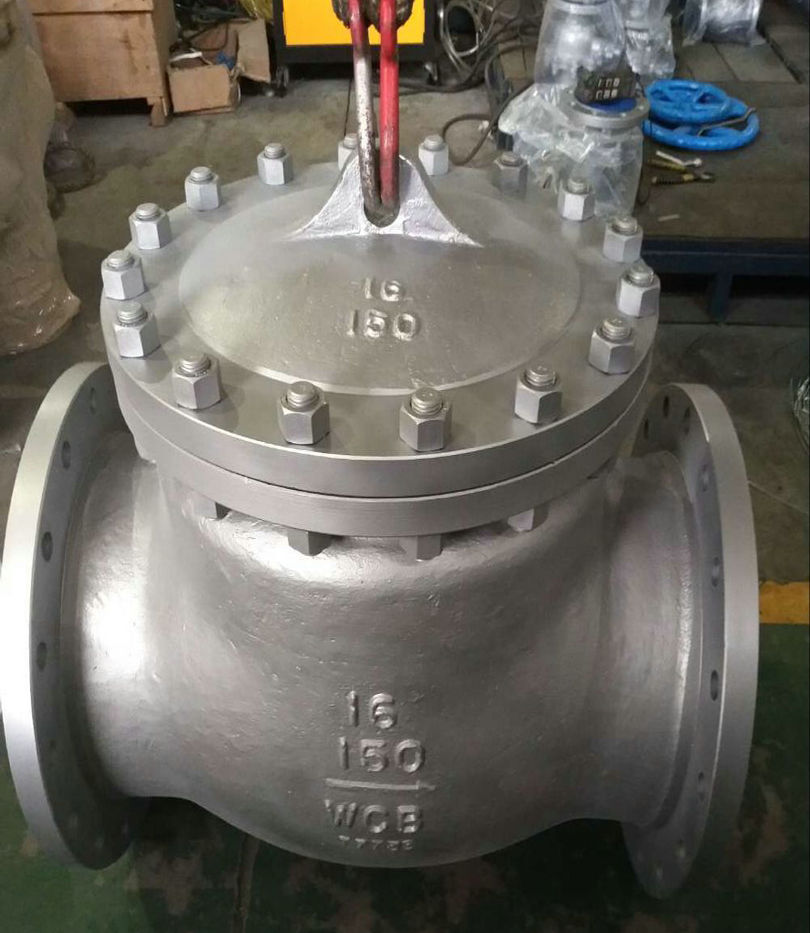

实物图片

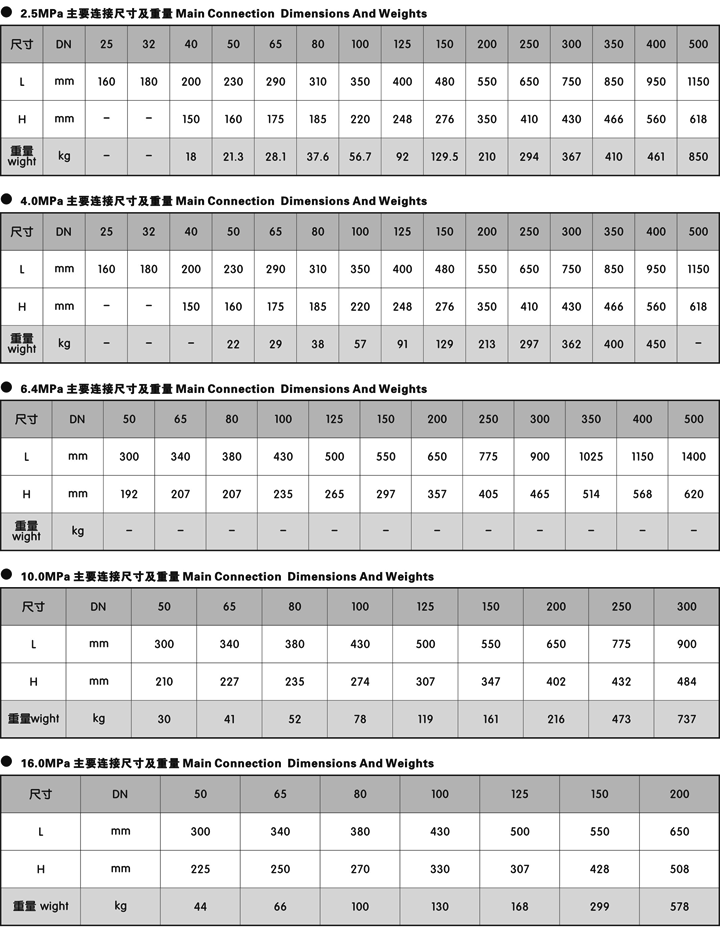

旋启式止回阀,不锈钢旋启式止回阀尺寸图:
