简要描述:升降式止回阀,不锈钢升降式止回阀控制管道内介质单向流向的阀门,阻止介质倒流。压力PN16~PN160 ,150LB-2500LB,适用于压力 1.6~25MPa/2.0-42.0MPa 工作温度 -29~+550℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上,适用介质为水、油品、蒸汽、酸性介质等。升降式止回阀选用于公称压力PN1.6~160MPa/2.0-42.0MPa 工作温度-29~550℃的石油、化工、火力电站等各种工况的管路上。适用介质为:水、油品、蒸汽等。
产品分类
相关新闻
Related Articles详细介绍
升降式止回阀,不锈钢升降式止回阀控制管道内介质单向流向的阀门,阻止介质倒流。压力PN16~PN160 ,150LB-2500LB,适用于压力 1.6~25MPa/2.0-42.0MPa 工作温度 -29~+550℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上,适用介质为水、油品、蒸汽、酸性介质等。升降式止回阀选用于公称压力PN1.6~160MPa/2.0-42.0MPa 工作温度-29~550℃的石油、化工、火力电站等各种工况的管路上。适用介质为:水、油品、蒸汽等。
设计制造标准:GB/T 12235,AP600,API6D,ANSI/ASME.B16.34
连接法兰标准:GB/T 9113,API6D,ANSI/ASME B16.5
压力温度等级:GB/T 12224-2005,,GB/T9131,ANSI/ASME.B16.34
试验检验标准:GB/T 13927-2008,JB/T9092,,API598,API6D
设计制造:按照ANSI B16.34
结构长度:ANSI B16.10
法兰尺寸:ANSI B16.15
试验~检验 :API 598
结构形式与用途:
1.升降式法兰连接止回阀适用干公称压力1.6~25MPa/2.0-42.0MPa的石油、化工、制药、化肥、电力行业等各种工况的管路上。适用介段为:水、油品、蒸汽、酸性介段等。
2.闸瓣、阀座密封面根据不同要求采用铁基合金堆焊或司太立(stellite )钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
3.可采用各种配套管法兰标准及法密封面型式,满足各种工程需要及用户要求.
4.阀体材料品种齐全,垫片可根据实际工祝或用户要求合理选配,能适用干各种压力、温度及介质工况.
5、可按用户要求设计制造不同结构形式和连接形式的止回阀.为各种设备配套使用。
碳钢升降式止回阀零件材料
零件名称 | 材料牌名 | |||
阀体 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
阀盖 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
阀瓣 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
垫片 | 石墨缠绕垫片 | 石墨缠绕垫片 | 聚四氟乙稀缠绕垫片 | 聚四氟乙稀缠绕垫片 |
碳钢升降式止回阀技术参数
公称压力 | 壳体材料 | 试验压力(Mpa) | ||||
PN(MPa) | WCB | ZGCr5Mo(C5) | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 强度试验 | 液体密封 |
1.6 | H41H-16C | H41Y-16I | H41W-16P | H41W-16R | 2.4 | 1.8 |
2.5 | H41H-25 | H41Y-25I | H41W-25P | H41W-25R | 3.8 | 2.8 |
4.0 | H41H-40 | H41Y-40I | H41W-40P | H41W-40R | 6.0 | 4.4 |
6.4 | H41H-64 | H41Y-64I | H41W-64P | H41W-64R | 9.6 | 7.1 |
10.0 | H41H-100 | H41Y-100I | H41W-100P | H41W-100R | 15.0 | 11.0 |
适用温度 | -29-425℃ | ≤550℃ | -40-200℃ | -40-200℃ | 超出温度范围,请订货时注明 | |
适用介质 | 水蒸气、油品等 | 硝酸等 | 醋酸等 |
不锈钢升降式止回阀零件材料
零件名称 | 材料牌名 | |||
阀体 | 304 | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
阀盖 | 304 | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
阀瓣 | 304 | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
垫片 | 石墨缠绕垫片 | 石墨缠绕垫片 | 聚四氟乙稀缠绕垫片 | 聚四氟乙稀缠绕垫片 |
公称压力 | 壳体材料 | 试验压力(Mpa) | ||||
PN(MPa) | 304 | ZGCr5Mo(C5) | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 强度试验 | 液体密封 |
1.6 | H41H-16P | H41Y-16I | H41W-16P | H41W-16R | 2.4 | 1.8 |
2.5 | H41H-25P | H41Y-25I | H41W-25P | H41W-25R | 3.8 | 2.8 |
4.0 | H41H-40P | H41Y-40I | H41W-40P | H41W-40R | 6.0 | 4.4 |
6.4 | H41H-64P | H41Y-64I | H41W-64P | H41W-64R | 9.6 | 7.1 |
10.0 | H41H-100P | H41Y-100I | H41W-100P | H41W-100R | 15.0 | 11.0 |
适用温度 | -40-200℃ | ≤550℃ | -40-200℃ | -40-200℃ | 超出温度范围,请订货时注明 | |
适用介质 | 水、蒸气、油品、硝酸等 | 硝酸等 |
醋酸等 |

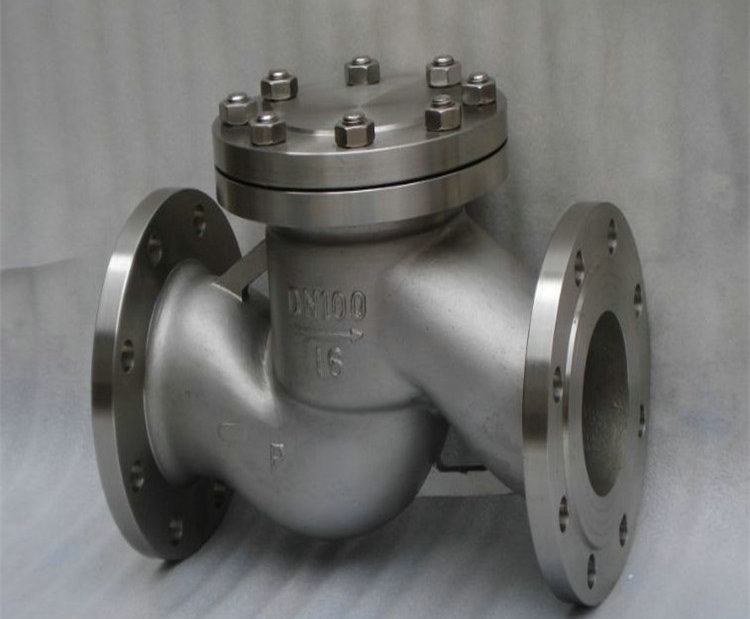

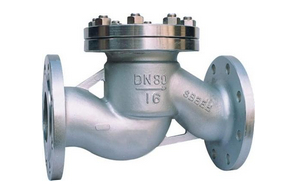

实物图

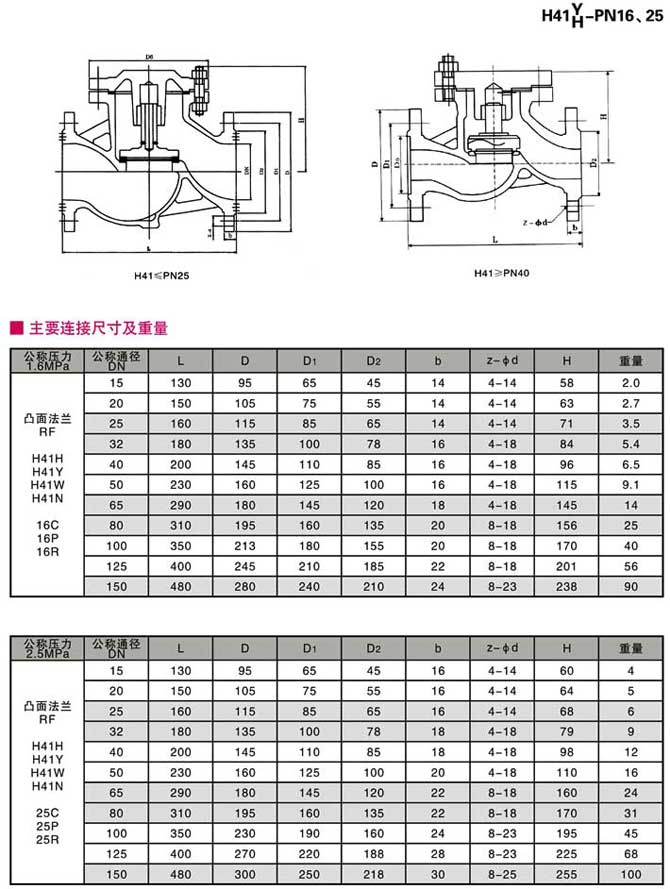

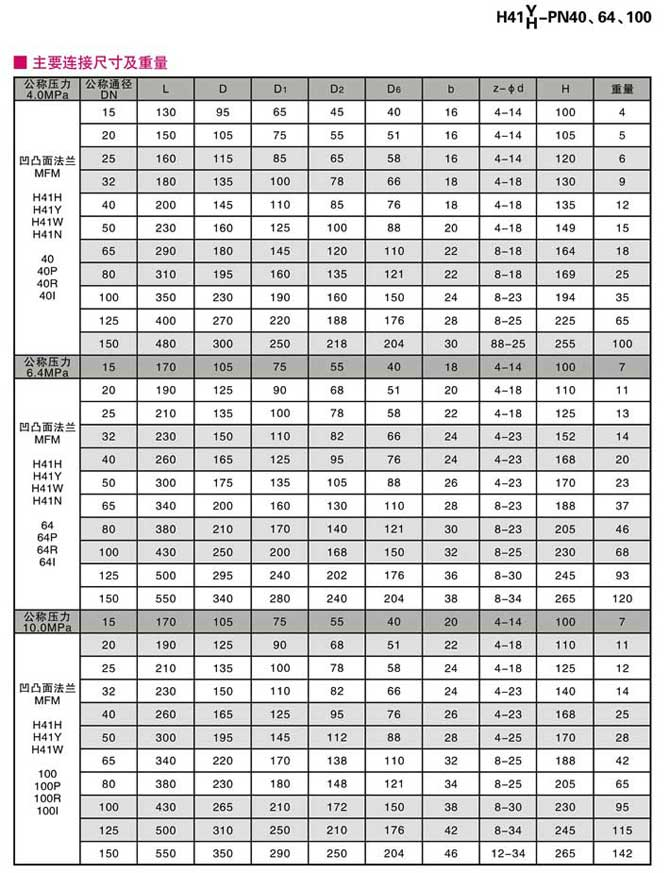

降式止回阀,不锈钢升降式止回阀尺寸图:
