当前位置:首页   >  产品中心  >  止回阀 > 对夹单瓣旋启式止回阀

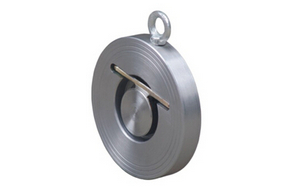

对夹单瓣旋启式止回阀

简要描述:对夹单瓣旋启式止回阀,H74H对夹单瓣旋启式止回阀由阀体、阀瓣、弹簧等组成,可以水平或垂直安装于多种管路系统,防止介质倒流作用,H72对夹升降式止回阀具有结构短、体积小、质量轻;阀瓣关闭快速,水锤压力小;流道通畅,流体阻力小;动作灵敏,密封性能好。H72对夹升降式止回阀广泛适用于各类流体介质的管道防止回流该产品采用对夹式连接,结构紧凑,阀瓣沿着中心定位作 升降运动,由于阀瓣的关闭行程短,并有弹簧加载,关闭速度快,可显著减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点,特别适合于安装空间受限制的场合采用,可适用于水、蒸气、油品、硝类、强氧化性介质等多种介质。

  • 产品型号:H74H/H74W/H74Y
  • 产品产地:浙江温州
  • 更新时间:2021-04-27
  • 访  问  量:4023

详细介绍

对夹单瓣旋启式止回阀,H74H对夹单瓣旋启式止回阀由阀体、阀瓣、弹簧等组成,可以水平或垂直安装于多种管路系统,防止介质倒流作用,H72对夹升降式止回阀具有结构短、体积小、质量轻;阀瓣关闭快速,水锤压力小;流道通畅,流体阻力小;动作灵敏,密封性能好。H72对夹升降式止回阀广泛适用于各类流体介质的管道防止回流该产品采用对夹式连接,结构紧凑,阀瓣沿着中心定位作 升降运动,由于阀瓣的关闭行程短,并有弹簧加载,关闭速度快,可显著减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点,特别适合于安装空间受限制的场合采用,可适用于水、蒸气、油品、硝类、强氧化性介质等多种介质。

对夹单瓣旋启式止回阀,H74H对夹单瓣旋启式止回阀产品标准与规范:

1、设计与制造:API594,API6D,JB/T8937

2、结构长度:API594,API6D,JB/T8937

3、压力-温度等级:ASME B16.34,GB/T9124

4、试验与检验:API598,JB/T9092

5、配管法兰:JB/T74-90,ASME B16.5,API605,ASME B16.47

对夹单瓣旋启式止回阀主要技术参数

型号



公称通径

试验压力

适用温度

适用介质

壳体

密封

硬密封

软密封

H74H(X)-10

1.0

1.5

1.1

≤400℃



≤120℃zui高

≤250℃

油、水、酸碘等液体

H74H(X)-16

1.6

2.4

1.76

H74H(X)-25

2.5

3.75

2.75

H74H(X)-40

4.0

6.0

4.4

主要零件材料

零件名称

阀体、阀瓣

密封圈

材料

碳钢、不锈钢、铜

橡胶、三元丙橡胶、聚四氟乙烯、不锈钢

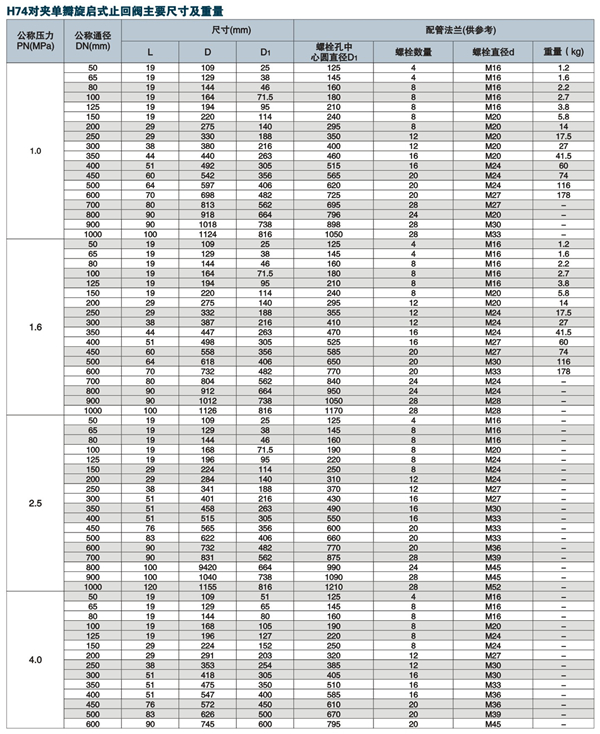

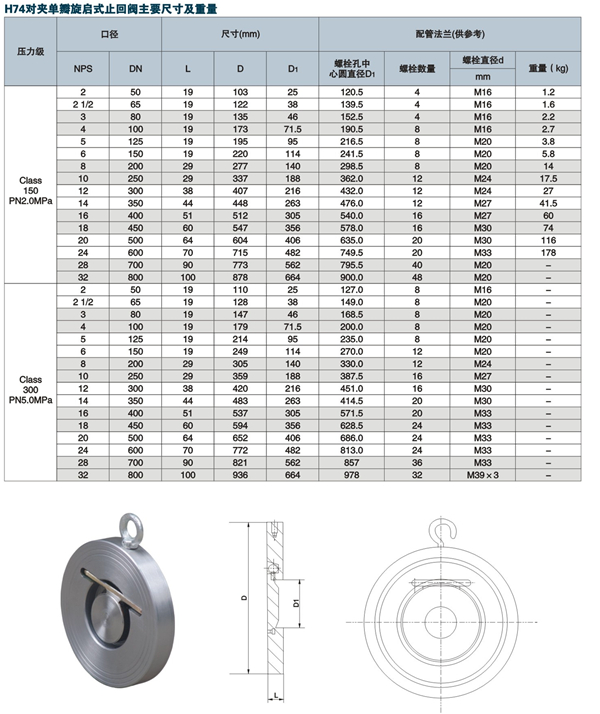

对夹单瓣旋启式止回阀,H74H对夹单瓣旋启式止回阀尺寸图:
