T型三通球阀

简要描述:T型三通球阀主要能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。产品特点(1)、三通球阀在结构上采用一体化结构,4面阀座的密封型式,法兰联接少,可靠性高,设计实现了轻量化。(2)、三通球芯分T型和L型,使用寿命长,流通能力大,阻力小。

  • 产品型号:Q45F
  • 产品产地:浙江温州
  • 更新时间:2021-04-24
  • 访  问  量:1833

详细介绍

T型三通球阀主要能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。产品特点(1)、三通球阀在结构上采用一体化结构,4面阀座的密封型式,法兰联接少,可靠性高,设计实现了轻量化。(2)、三通球芯分T型和L型,使用寿命长,流通能力大,阻力小。(3)、球阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态。
设计标准: GB/ T 12237—1989,DIN 3357/1, API 608
法兰标准: GB/T911 3.1, JB/T 79, DIN 3202, JIS B2002, ASME B16.10
结构标准: GB/T12221—1989, DIN 3202, JlS B2002, ASME 16.10
检验标准: GB/T13927 DlN 3230/3, API 598 JIS B 2003

概述:

三通球阀可分为L形和T形,L形(Q44F)三通球阀用于介质流向的切换,能使相互垂直的两个通道连接;T形(Q45F)三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。

性能参数:

试验压力 公称压力(Mpa)
Mpa 1.6 2.5 4.0 CL150 JIS10K
强度试验 2.4 3.8 6.0 3.2 2.4
密封试验 1.8 2.8 4.4 2.2 1.5
气密试验 0.5-0.7
工作温度 PTFE≤150℃ PTL≤300℃
适用温度 C:水、油、气;P:硝酸类;R:醋酸类

主要零件材料

阀体、阀盖 WCB、CF8
球体 WCB+Hcr、CF8
阀杆 2Cr13、CF8
阀座 PTFE
填料 PTFE



公称压力 公称通径 L L1 H W 重量(kg)
Mpa mm in mm mm mm mm 1.6 2.5 4.0 CL150 JIS10K

1.6
2.5
4.0
CL150
JIS10K

15 1/2 130 65 62 100 2.5 3.0 3.5 2.5 2.5
20 3/4 150 75 68 160 3.0 3.5 4.5 3.0 3.6
25 1 160 80 75 160 4.8 5.0 6 5.0 5.0
32 1 1/4 180 90 85 200 6.5 7 8.5 7 7
40 1 1/2 200 100 95 200 8.5 9 10.5 9 9
50 2 230 115 110 250 11 12 14 12 11
65 2 1/2 290 145 130 300 15 17 20 16 16
80 3 310 155 155 400 21 22 32 21 22
100 4 350 175 180 500 33 36 50 36 36
125 5 400 200 250 600 65 70 80 68 70
150 6 480 240 275 800 103 110 120 105 105
200 8 580 290 325 1000 152 168 180 160 160

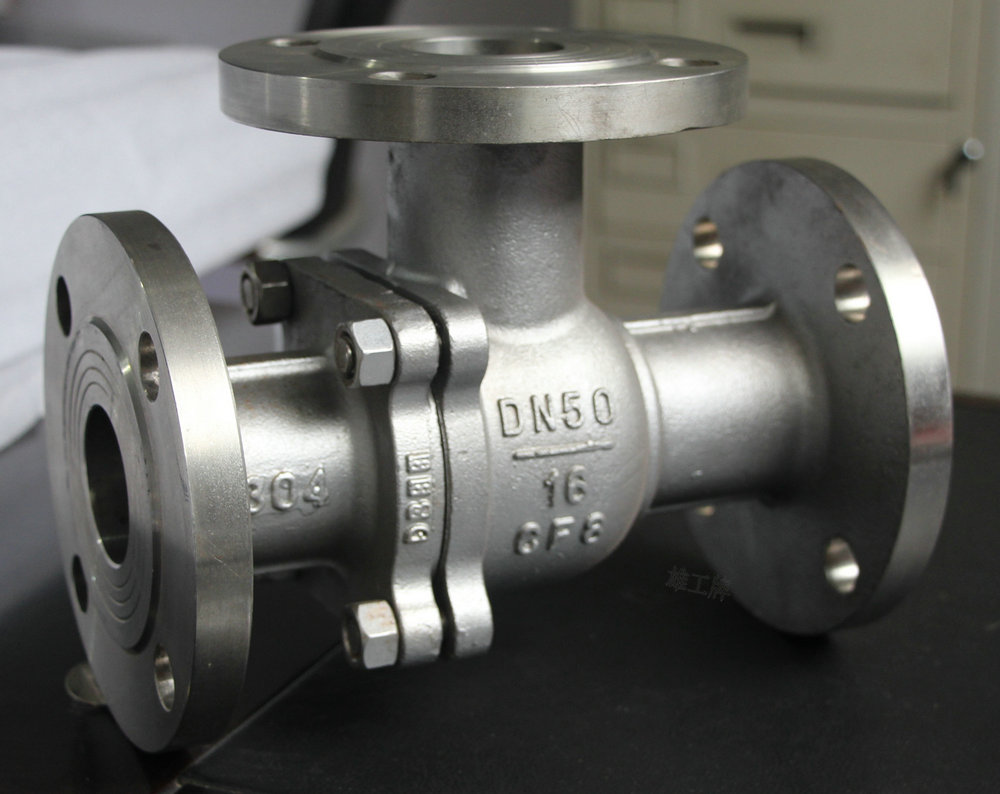

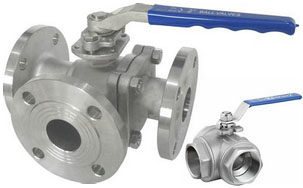

T型三通球阀实物图片

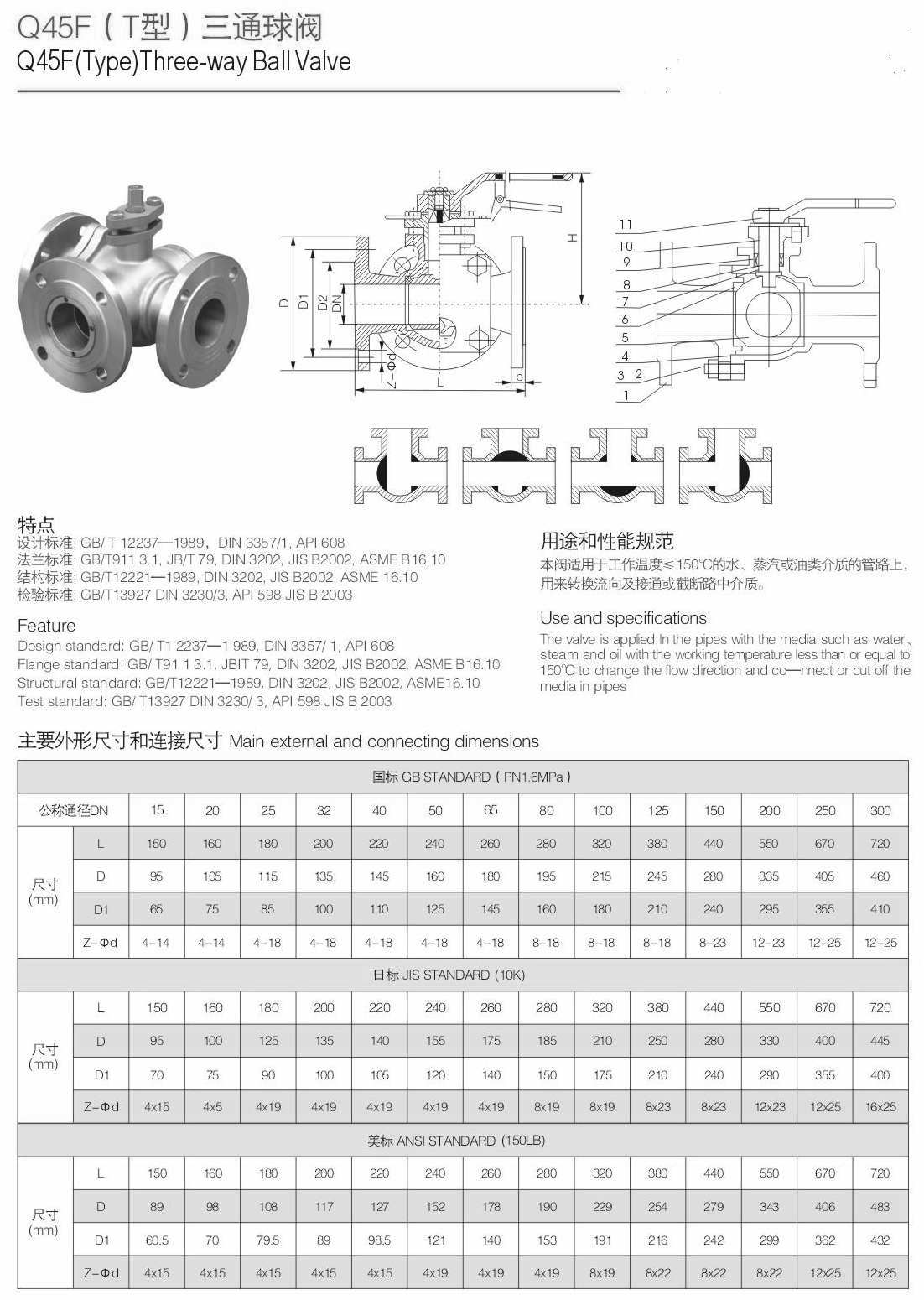

T型三通球阀尺寸图:
