L型三通球阀

简要描述:L型三通球阀,Q44FL型三通球阀L型主要连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。产品特点:(1)、三通球阀在结构上采用一体化结构,4面阀座的密封型式,法兰联接少,可靠性高,设计实现了轻量化。(2)、三通球芯分T型和L型,使用寿命长,流通能力大,阻力小。(3)、球阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态。

  • 产品型号:Q44F
  • 产品产地:浙江温州
  • 更新时间:2021-04-24
  • 访  问  量:3040

详细介绍

L型三通球阀,Q44FL型三通球阀L型主要连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。产品特点:(1)、三通球阀在结构上采用一体化结构,4面阀座的密封型式,法兰联接少,可靠性高,设计实现了轻量化。(2)、三通球芯分T型和L型,使用寿命长,流通能力大,阻力小。(3)、球阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态。

主要性能参数:

型号

Q44F-16C

Q44F-25C

Q44F-40C

Q44F-16P

Q44F-25P

Q44F-40P

工作压力(℃)

1.6

2.5

4.0

1.6

2.5

4.0

适用温度(℃)

≤150

适用介质

水、蒸汽、油品等

弱腐蚀性介质

材料

阀体

碳素钢铸件

铬镍钛不锈钢铸件

球体、阀杆

2Cr13

铬镍钛不锈钢

密封圈

增强聚四氟乙烯

填料

聚四氟乙烯

主要性能范围:

公称压力
PN(MPa)

试验压力

壳体

高压液密封

低压液密封

1.6

2.4

1.76

0.6

2.5

3.75

2.75

4.0

6.0

4.4

CLASS150

3.0

2.2

适用工况

适用介质

水、油品、气等非腐蚀介质和酸碱腐蚀介质

适用温度

-28~350℃

应用规范

连接法兰

JB79-59 GB9113、
HG20592-97、 ANSI B16.5

检验试验

JB/T 9092-99 、API598

主要零件材料:

零件名称

材质

GB

ASTM

阀体、阀盖

WCB

A216-WCB

密封圈

PTFE、对位聚苯

PTFE、对位聚苯

球体

1Cr18Ni9Ti

SS 304

阀座、阀杆

2Cr13

A246-416

双头螺栓

35CrMoA

A193-B7

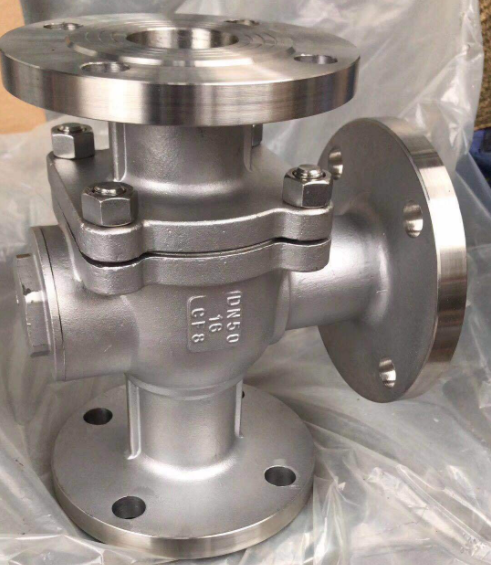

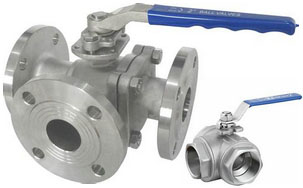

L型三通球阀实物图片

L型国标连接尺寸和外形 PN1.6MPa

型号

公称通径
DN(mm)

尺寸(mm)

L

L2

D

D1

D2

b

f

Z-d

H

W

Q44F-16C
    (P)
    (R)

15

150

72

95

65

45

14

2

4-14

95

130

20

160

80

105

75

55

14

2

4-14

110

130

25

180

90

115

85

65

14

2

4-18

120

140

32

200

100

135

100

78

16

2

4-18

144

180

40

220

110

145

110

85

16

3

4-18

152

220

50

240

120

160

125

100

16

3

4-23

182

220

65

260

130

180

145

120

16

3

4-18

193

240

80

280

140

195

160

135

20

3

8-18

217

270

100

320

160

215

180

155

20

3

8-18

245

350

125

380

190

245

210

185

22

3

8-18

282

500

150

440

220

280

240

210

24

3

8-23

319

600

200

550

260

335

295

265

26

3

12-23

380

1000

250

670

310

405

355

320

30

3

12-25

460

1400

300

720

370

460

410

375

30

3

12-25

520

1800

L型美标连接尺寸和外形 150Lb

公称通径 DN

尺寸(mm)

(in)

(mm)

L

D

D1

D2

b

f

Z-φd

H

LO

1/2

15

140

89

60.5

35

10

1.6

4-φ15

55

130

3/4

20

165

98

70

43

11

1.6

4-φ15

55

130

1

25

165

108

79.5

51

12

1.6

4-φ15

70

140

11/4

32

220

117

79

64

13

1.6

4-φ15

75

180

11/2

40

250

127

98.5

73

15

1.6

4-φ15

90

220

21/2

50

260

152

120.5

92

16

1.6

4-φ19

104

260

2

65

320

178

139.5

105

18

1.6

4-φ19

153

350

3

80

320

190

152.5

127

19

1.6

4-φ19

187

400

4

100

370

229

190.5

157

24

1.6

8-φ19

206

500

5

125

510

254

216

186

24

1.6

8-φ22

252

600

6

150

510

279

241.5

216

26

1.6

8-φ22

244

1000

8

200

580

373

298.5

270

29

1.6

8-φ22

283

1300

10

250

670

406

362

324

31

1.6

12-φ25

345

1600

12

300

720

483

432

381

32

1.6

12-φ25

420

2100

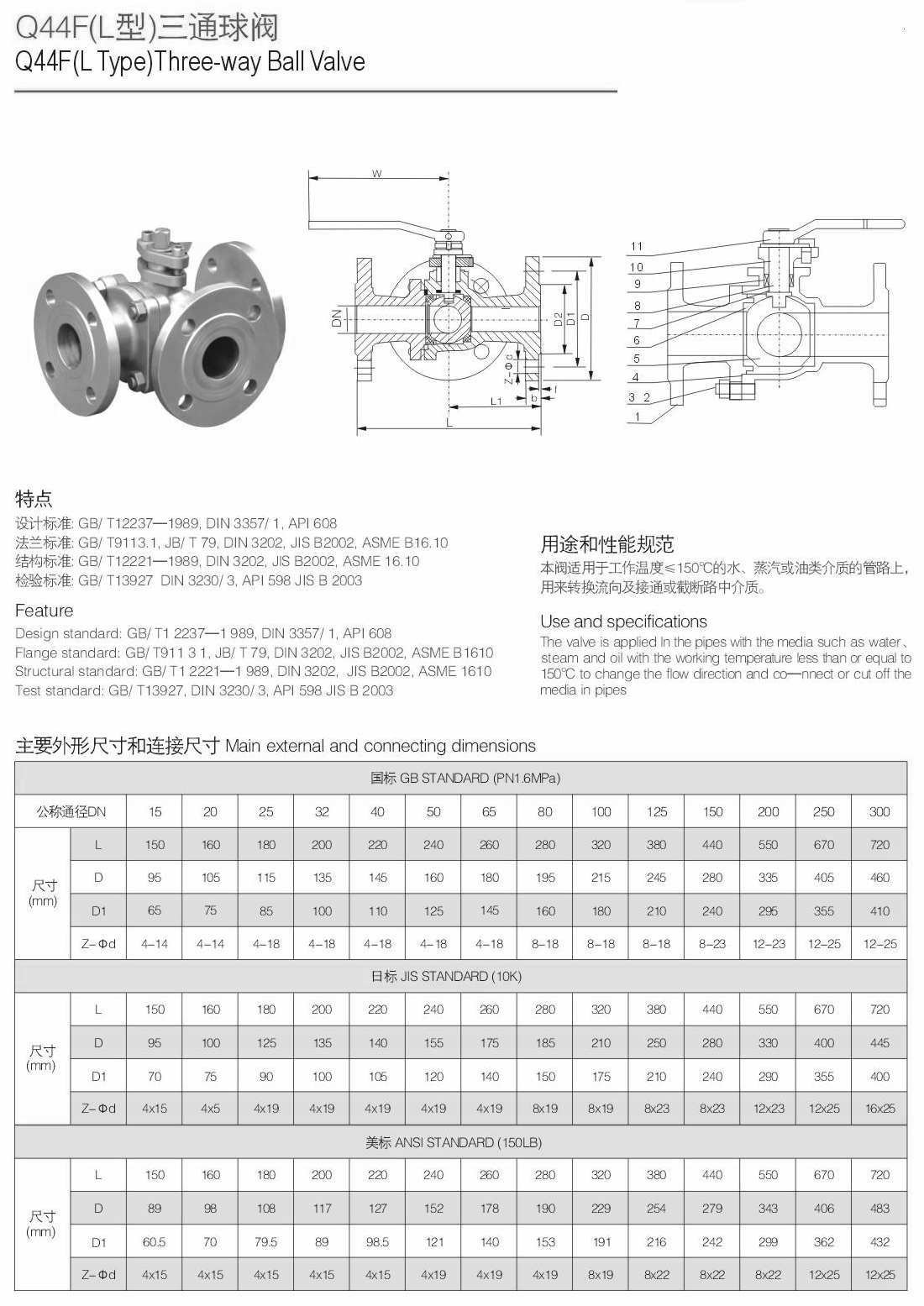

L型三通球阀尺寸图:
