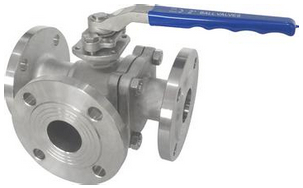

三通四密封球阀

简要描述:三通四密封球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。产品特点:(1)、三通球阀在结构上采用一体化结构,4面阀座的密封型式,法兰联接少,可靠性高,设计实现了轻量化。(2)、三通球芯分T型和L型,使用寿命长,流通能力大,阻力小。(3)、球阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态。

  • 产品型号:Q44F / Q45F
  • 产品产地:浙江温州
  • 更新时间:2021-04-24
  • 访  问  量:1146

详细介绍

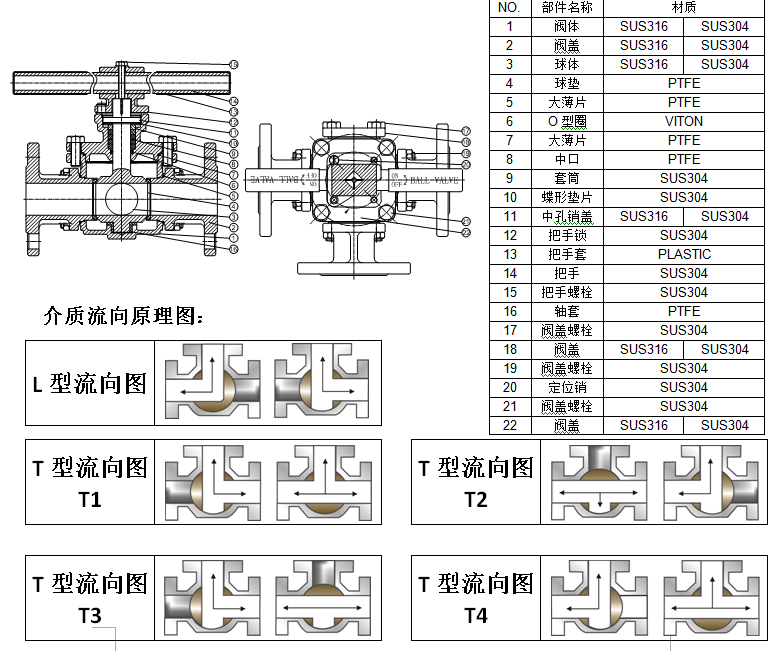

三通四密封球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。产品特点:(1)、三通球阀在结构上采用一体化结构,4面阀座的密封型式,法兰联接少,可靠性高,设计实现了轻量化。(2)、三通球芯分T型和L型,使用寿命长,流通能力大,阻力小。(3)、球阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态。

三通四密封球阀标准:

(1)、设计、制造按API600 API6D
(2)、结构长度按ZMV-2002
(3)、法兰尺寸按ANSIB16.5
(4)、试验和检验按API598 API6D

三通四密封球阀规范:

(1)、设计、制造按GB12237-89

(2)、结构长度按ZMV-2002
(3)、连接法兰JB79-94
(4)、阀门检查和试验按GB13927-89

主要性能范围

公称压力
PN(MPa)
试验压力
壳体 高压液密封 低压液密封
1.6 2.4 1.76 0.6
2.5 3.75 2.75
4.0 6.0 4.4
CLASS150 3.0 2.2
适用工况 适用介质 水、油品、气等非腐蚀介质和酸碱腐蚀介质
适用温度 -28~350℃
应用规范 连接法兰 JB79-59 GB9113、
HG20592-97、 ANSI B16.5
检验试验 JB/T 9092-99 、API598

主要零件材料

零件名称 材质
GB ASTM
阀体、阀盖 WCB A216-WCB
密封圈 PTFE、对位聚苯 PTFE、对位聚苯
球体 1Cr18Ni9Ti SS 304
阀座、阀杆 2Cr13 A246-416
双头螺栓 35CrMoA A193-B7

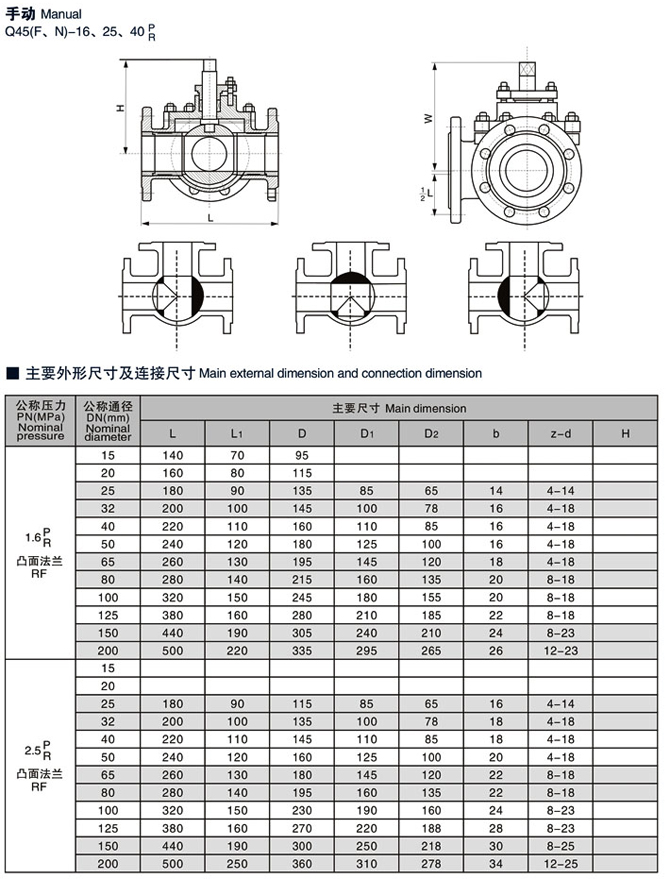

三通四密封球阀尺寸图:
