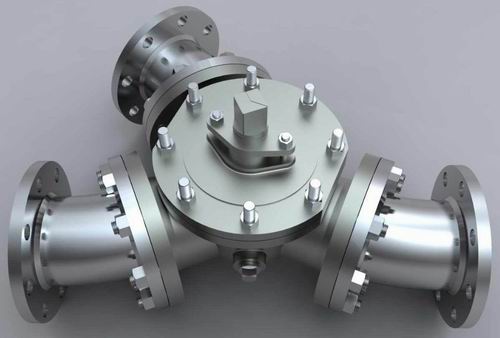

Y型三通球阀

简要描述:三通Y型球阀_(120度角,135度角)三通Y型球阀有相互成120°、135°二种阀体结构形式,Y型三通球阀流道平坦、流体阻力小,流通能力强。切换时介质无滞留,不会造成二次污染。可配电动执行器、气动执行器实现自动化控制。

  • 产品型号:Q42F
  • 产品产地:浙江温州
  • 更新时间:2021-04-24
  • 访  问  量:2665

详细介绍

三通Y型球阀_(120度角,135度角)三通Y型球阀有相互成120°、135°二种阀体结构形式,Y型三通球阀流道平坦、流体阻力小,流通能力强。切换时介质无滞留,不会造成二次污染。可配电动执行器、气动执行器实现自动化控制。

y型三通球阀标准技术参数

阀体

公称通径:DN50-DN250
阀体材质:WCB、304、316
连接方式:法兰式
压力等级:PN1.6-4.0MPa

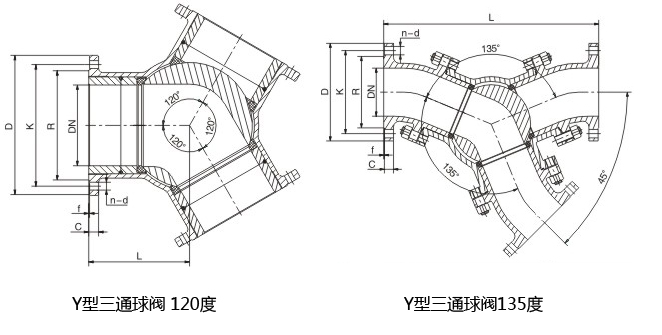

结构形式:Y型120度、Y型135度

y型三通球阀阀内组件

阀座密封:PTFE:-30℃~180℃
PPL :-30℃~250℃
硬密封:-30℃~450℃ 硬质合金:表面喷焊、氮化钨
阀芯材质:304、316、316;硬密封球芯表面采用喷焊、氮化钨
阀杆材质:304
适用介质:粉体、水液、气体等

y型三通球阀性能

流道形成120度切换,流道平坦、阻力小、流通能力强

介质无滞留

软密封最高温度250度

硬密封最高425度

泄漏量:零泄漏

回差:±2.5%

设计制造标准

设计制造:GB/T12238-2008

连接标准:JB/T 79.1-1994

结构长度:GB/T12221-2005

压力试验:GB/T13927-2008



气动执行器

双作用:           通气开、通气关,气源故障保持当前位置

单作用气开式:  通气开、断气关,气源故障关闭

单作用气关式:  通气关、断气开,气源故障打开

可选附件:        换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀

电气部分可以选防爆


电动执行器
开关型:反馈信号:无源触点信号\4-20mA\电阻信号
调节型:输入信号4-20mA\0-10V\1-5V;反馈信号:4-20mA\0-10V\1-5V
电压:   AC220V\380V\110V\24V、DC12V\24V等;特殊电压可定制
防爆等级:可选防爆型EXdIIBT4
