内螺纹球阀

简要描述:Q11F内螺纹球阀PN16~PN63适用于工作温度 -29~180℃(密封圈为增强聚四氟)或 -29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

  • 产品型号:Q11F
  • 产品产地:浙江温州
  • 更新时间:2021-04-24
  • 访  问  量:1096

详细介绍

Q11F内螺纹球阀PN16~PN63适用于工作温度 -29~180℃(密封圈为增强聚四氟)或 -29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
产品用途与性能规范:
       1、Q11F内螺纹球阀广泛适用于食品、环保、冶金、石油化工等管路系统中,具有调节管路流量及截流等功能。
       2、该阀根据阀体、密封材料的不同可适用于工作温度-30~380℃的蒸汽、石油或一般腐蚀性流体介质管路上,作为控制介质的启闭机构。

产品特征

公称压力 适用介质 适用稳定范围 螺纹类型
1.6-6.4MPa 水、油、气及某些腐蚀性液体(W。O。G) -20~232℃~350℃ G。NPT。BSPT。BSP。DI259/2999

主要技术参数

公称通径 DN(mm) 6~100mm
公称压力 PN(MPa) 2.5 4.0 6.4
试验压力 强度试验压力 3.8 6.0 9.6
高密封试验压力 3.0 4.8 7.6
低压气密封试验压力 0.6 0.6 0.6
适用介质 水、蒸汽、油品、酸类腐蚀性等。
适用温度 < 150℃(PTFE) < 300℃(PLL)

主要零件材料

NO 零件名称 PART NAME 材料(MATERIAL)
1 阀体 Body CF8M CF8 WCB
2 阀盖 Cap CF8M CF8 WCB
3 阀座 Seat RPTFE
4 Ball SS304 SS316
5 密封垫 Seal Gasket PTFE
6 阀杆密封 Stem Seal PTFE
7 阀杆 Stem SS316
8 阀杆填料 Stem Packing PTFE
9 填料压盖 Packing gland SS304
10 弹性垫圈 Spring washer SS301
11 手柄 Handle SS304
12 螺母 Stem Nut SS304

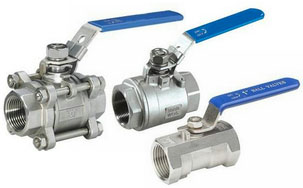

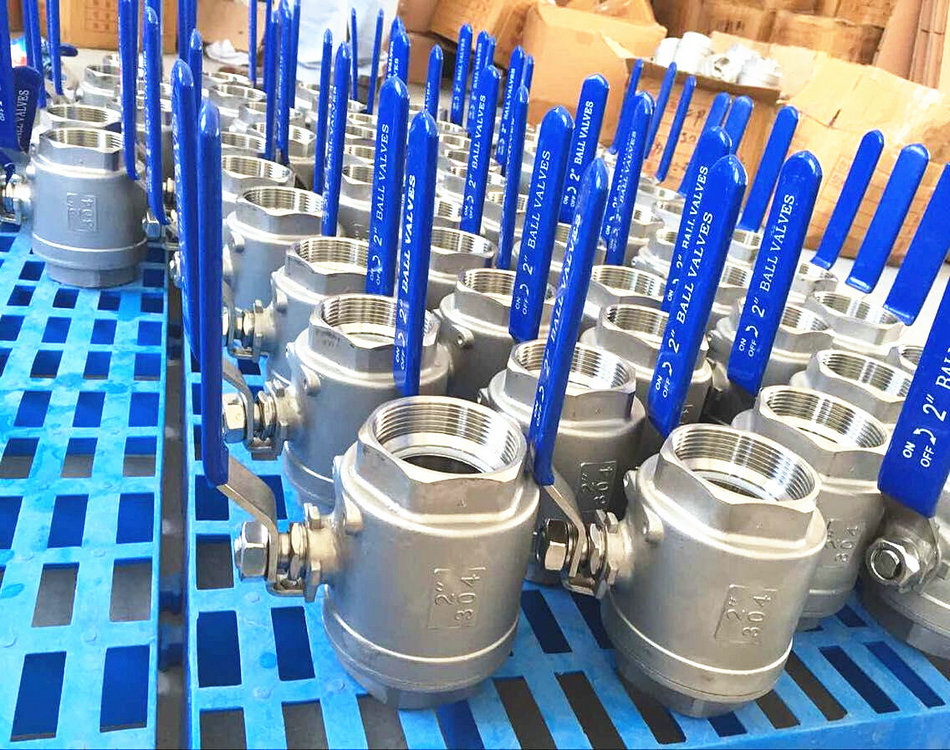

内螺纹球阀实物图

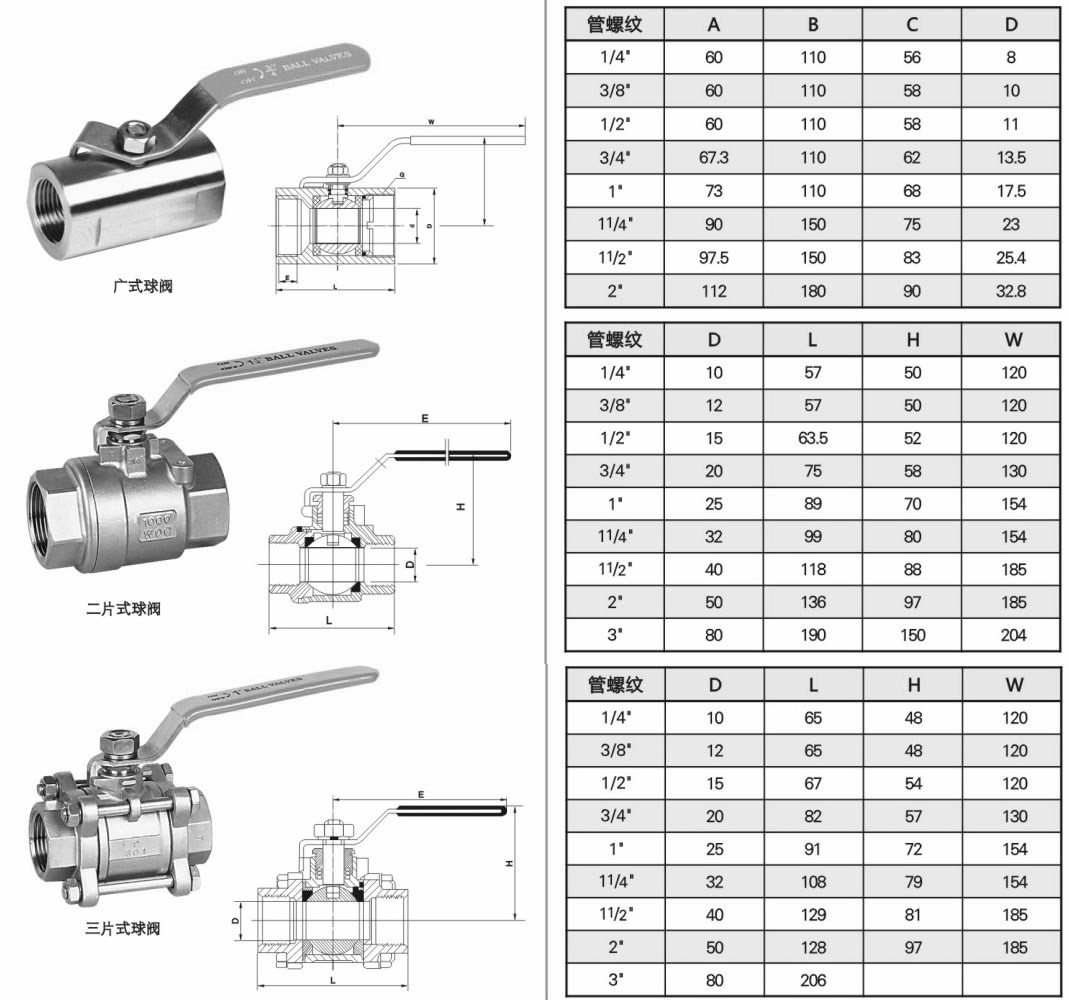

内螺纹球阀产品主要连接及外形尺寸:
