法兰球阀

简要描述:法兰球阀,Q41F法兰式球阀1、先进的阀座:聚多年球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广。

  • 产品型号:Q41F,Q41H
  • 产品产地:浙江温州
  • 更新时间:2021-04-24
  • 访  问  量:1850

详细介绍

法兰球阀,Q41F法兰式球阀1、先进的阀座:聚多年球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广。
2、开关无误的手柄:采用扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀一致辞。
3、锁紧装置:为防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置。
4、阀杆防飞结构:阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封。

结构形式与用途:
 一、浮动球阀
     1、阀座采用增强聚四氟乙烯及聚苯,能适用于较高的温度及各种介质工况。
     2、采用下装式阀杆,设置倒密封结构,能确保填料处可靠密封。
     3、设置90度开关带孔定位片,根据需要可以加锁,防止误操作。
 二、固定球阀
     1、采用弹簧及板簧预载的可动金属阀座结构.密封力设计合理.启闭灵活.密封可靠。
     2、根据用户的要求.可设计成适用于含固体颗粒,料浆等介质的结构或耐较高温的材料。
     3、采用下装式阀杆,设置倒密封结构,能确保填料处可靠密封。
     4, B.B浮动结构、防火、防静电。

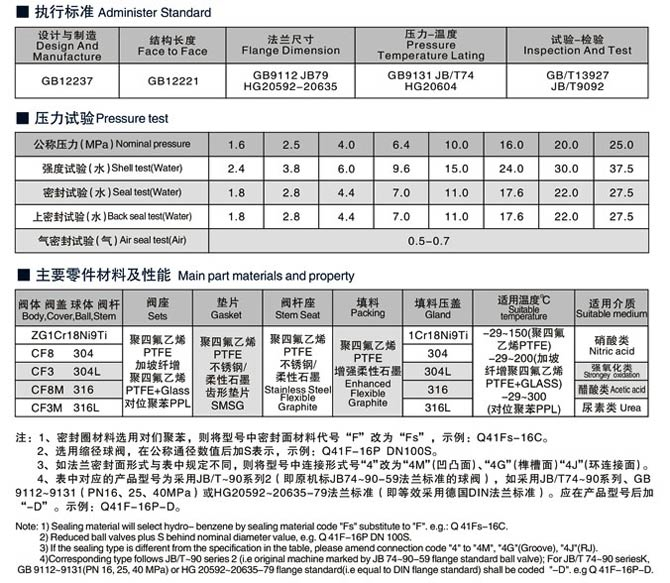

性能规范

设计与制造 结构长度 法兰尺寸 压力-温度 试验-检验
GB122237 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092

压力试验

公称压力NominalPressure 1.6 2.5 4.0
强度试验
Shell Test
2.4 3.8 6.0
水密封试验
Water Seal Test
1.8 2.8 4.4
气密封试验
Air Seal Test
0.4-0.7

零件材料

阀体
Body
  ZG1Cr18Ni9Ti CF8 CF3 ZG1Cr18Ni12Mo2Ti CF8M CF3M
球体阀杆
Ball Stem
  1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
阀座
Seat
聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片
Shim
聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket
阀杆座
Stem Seat
聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite
填料
Packing
聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite
填料压盖
Gland
  1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
温度
Temperature
-29℃~150℃(聚四氟乙烯 PTFE) -29℃~200℃(加玻纤增强聚四氟乙烯 PTFE+GLASS)
-29℃~300℃(对位聚笨 PPL)
-29℃~550℃(金属硬密封)
介质
Medium
水蒸汽油品
Water steam
Oil goods
硝酸类 Nitric Acid 强氧化介质
strongey oxidable medium
醋酸类 Acetic Acid 尿素类Urea

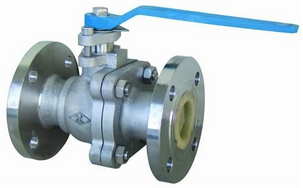

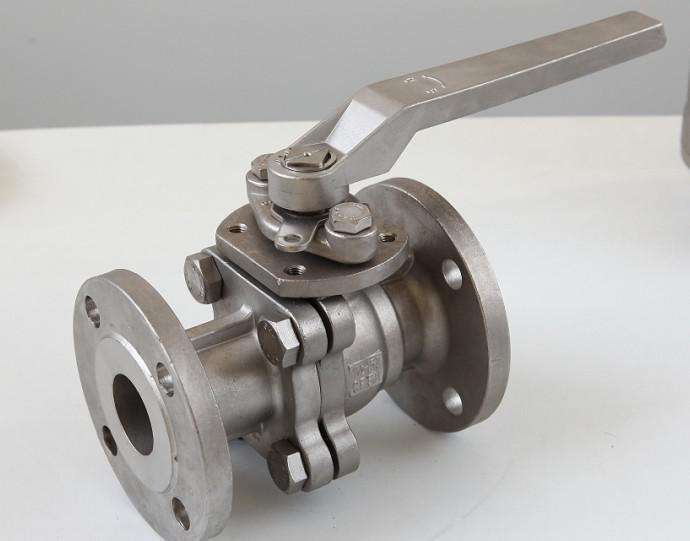

法兰球阀,Q41F法兰式球阀图片

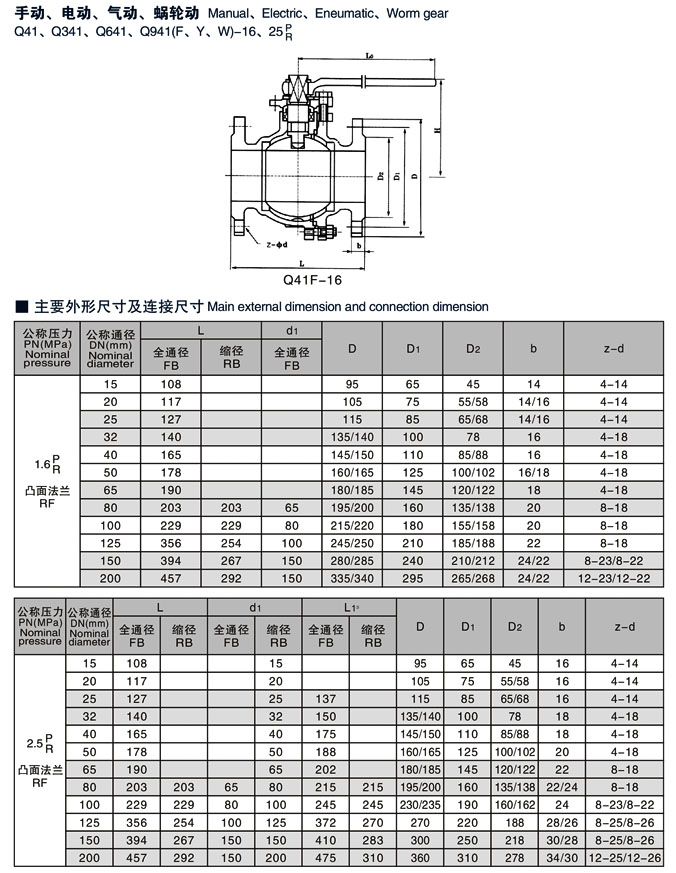

法兰球阀,Q41F法兰式球阀尺寸结构图:
