焊接球阀

简要描述：焊接式高压球阀Q21N-320P压力可用于500bar。主要适用于各种系统的管路上，切断或接通管路介质。适用介质：压缩天然气CNG、水、蒸汽、油品等非腐蚀性介质。焊接式高压球阀与其他阀门产品相比的特点是高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。

产品型号：Q61F/N/Y
产品产地：浙江温州
更新时间：2023-04-04
访问量：6114

产品咨询联系我们

产品分类

相关新闻

详细介绍

焊接式高压球阀Q21N-320P压力可用于500bar。主要适用于各种系统的管路上，切断或接通管路介质。适用介质：压缩天然气CNG、水、蒸汽、油品等非腐蚀性介质。焊接式高压球阀与其他阀门产品相比的特点是高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。
二、焊接式高压球阀产品特征：
1、主体采用高压冲击锻打，壳体强化处理，试验检测压可达50MPa。
2、主要针对加气站，使用介质为天然气或液压油路而开发研究的特殊高压产品。
3、、密封件均采用全进口材料，密封性能特好，可耐高压，耐高温，耐腐蚀，抗氧化，质量可靠，使用寿命长。
三、焊接式高压球阀规格参数：
系列型号:Q61N
通径尺寸:1/4-2”;
公称压力:PN250～PN500Bar;
连接方式:焊接;
阀体材料:碳钢、不锈钢;
工作温度:-20～＋100℃ ～＋350℃

设计标准（美标）

设计和制造标准按照: ASME B16.34,API6D等；
结构长度按照: ASME B16.10；
连接端尺寸按照：ASME B16.5,ASME B16.25；
检验和测试按照: API598；
防火设计按照：API607；

计标标准（国标）

设计和制造标准按照: GB12237—1989通用阀门法兰和对焊连接钢制球阀
结构长度按照: GB12221；
连接端尺寸按照：JB/T79,GB9113,HG20592；
检验和测试按照: JB/T 9092、GB/T13927-1992 通用阀门压力试验

主要零件材料

零件名称	材料
零件名称	GB	ASTM
弹簧	60SizMnl	AISI9260
阀座	25	A105
密封圈	PTFE	PTFE
O型圈	NBR	NBR
螺钉	35CrMo	A193-B7
垫片	PTFE柔性石墨
下阀杆	2Cr13	A276-410
垫片	PTFE柔性石墨
底盖	25	A105
阀体、端	25	A105
垫片	PTFE柔性石墨
O型圈	NBR	NBR
球体	A105+HCr
滑动轴承		PTFE
阀杆	2Cr13	A276-410
注脂阀	组件
垫片	PTFE+不锈钢	PTFE+304
填料箱	25	A105
压盖	25	A105
O型圈	NBR	NBR
支架	Q235A	碳钢
键	45	AISI C 1045
连接套	45	AISI C 1045
驱动装置	组件(电动或气动装置)

主要性能规范

型号		Q41N/Y-160	Q41N/Y-320	Q61N/Y-160	Q61N/Y-320
公称压力 PN（MPa）		16.0	32.0	16.0	32.0
试验压力（Mpa）	壳体	24.0	48.0	24.0	48.0
	密封（液）	17.6	35.2	17.6	35.2
	密封（气）	0.6
适用温度		-40～80
适用介质		水、油品、氦、氢、氨等

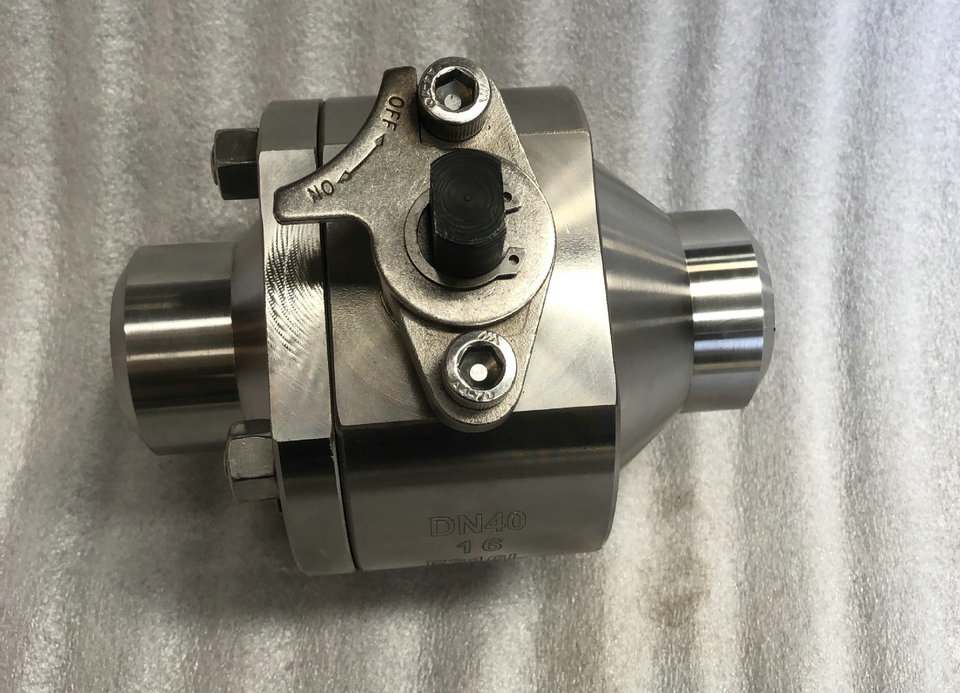

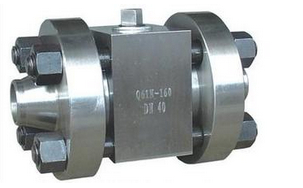

焊接球阀图片

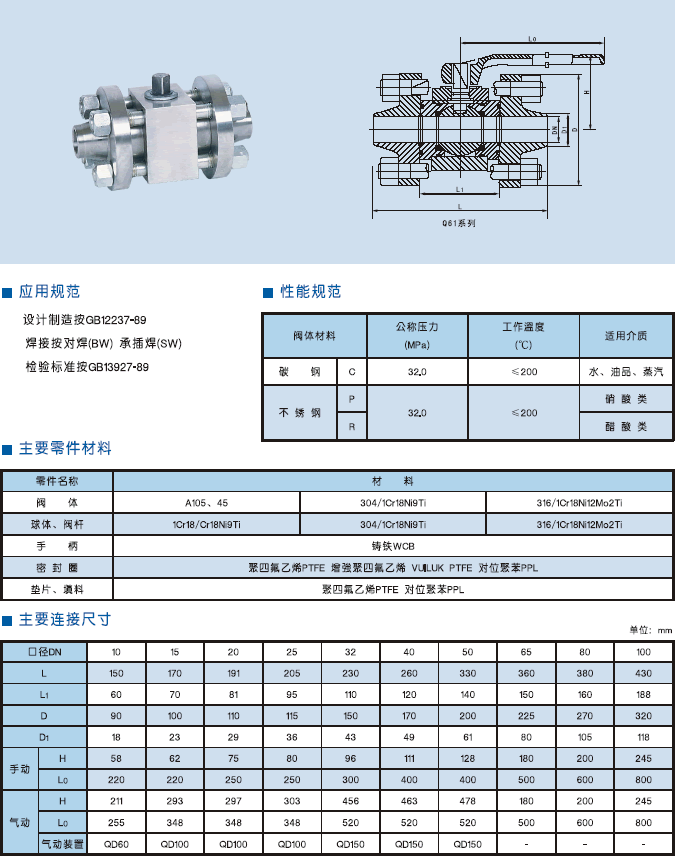

焊接球阀,高压焊接式球阀尺寸图:
