对夹式球阀,Q71F对夹球阀适用于Class150、PN1.0~2.5MPa,工作温度 29~180℃(密封圈为增强聚PTFE)或 29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、酸、醋酸、氧化性介质、尿素等多种介质。
对夹式球阀适用范围:
适用介质:水、气、油品、天然气和酸碱腐蚀性介质。
适用温度:-20~150~300℃
驱动方式:手动、气动、电动等。
公称压力:1.6~2.5MPa

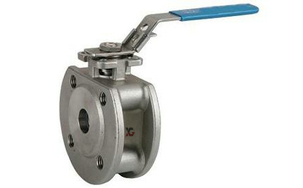

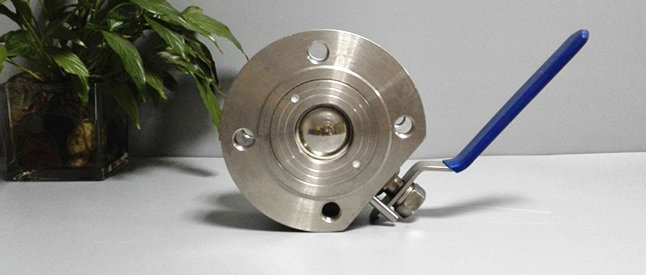

手动对夹式球阀实物图片
主要零件材料
序号NO | 零件名称 | 材质 | |
1 | 阀体 | 不锈钢CF8M/CF8 | 碳钢WCB |
2 | 球 | 不锈钢316/304 | 不锈钢SS304 |
3 | 密封垫 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
4 | 阀杆 | 不锈钢316/304 | 不锈钢SS304 |
5 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
6 | 定位锁 | 不锈钢304 | 不锈钢SS304 |
7 | 手柄 | 不锈钢304 | 不锈钢SS304 |
8 | 阀杆螺母 | 不锈钢304 | 不锈钢SS304 |
9 | 填料压盖 | 不锈钢304 | 不锈钢SS304 |
10 | 手柄套 | 塑料 | 塑料 |
11 | 密封瓶帽 | 不锈钢316/304 | 不锈钢SS304 |
12 | 垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
主要尺寸单位:mm
SIZE | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" | 3" | 4" | 5" | 6" | 8" |
d | 15 | 20 | 25 | 29 | 38 | 62 | 76 | 92 | 110 | 145 | 195 | |
L | 32 | 38.5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 | 275 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 | 278 |
E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 | 1000 |
b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 | 28 |
z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-20 |
f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |

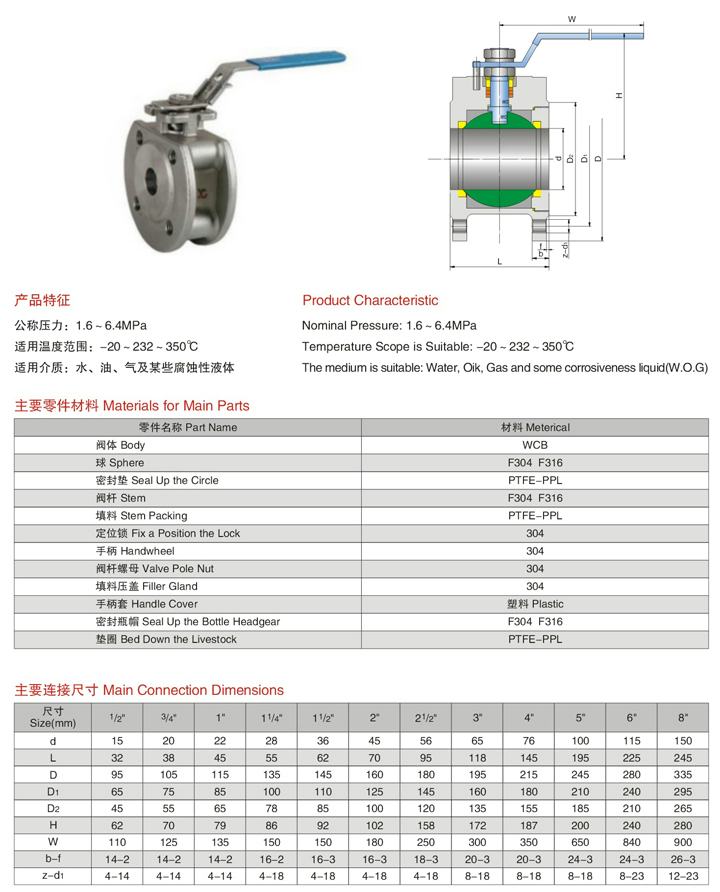

对夹式球阀,Q71F对夹球阀尺寸结构图:
