三片式对焊球阀

简要描述:三片式对焊球阀产品特点 由三部分组成,便于后期维护与更换,先进的硅溶胶工艺,结构合理、造型美观,阀座采用弹性密封结构,开关省力,轻巧,密封性能良好。

  • 产品型号:Q61F
  • 产品产地:浙江温州
  • 更新时间:2021-04-23
  • 访  问  量:1796

详细介绍

三片式对焊球阀(图)材质,广泛适用于水、蒸汽、油品、液化气、天然气等行业。

三片式对焊球阀产品特点

1 由三部分组成,便于后期维护与更换。

2先进的硅溶胶工艺,结构合理、造型美观。

3阀座采用弹性密封结构,开关省力,轻巧,密封性能良好。

4 阀杆采用有倒密封下装式结构,阀杆不会因为内部受压飞出,确保安全性。

三片式对焊球阀适用介质:水、油、气及某些腐蚀性液体(W.O.G)用稳定范围:-20~232℃~350℃公称压力:1.6-4.0MPa

产品特征

公称压力 1.6-6.4MPa
适用稳定范围 -20~232℃~350℃
适用介质 水、油、气及某些腐蚀性液体(W。O。G)
对焊标准(BW) GB12224.ANSIB16.25

主要零件材料

零件名称 材质
阀体 不锈钢CF8M 碳钢WCB
密封圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
阀盖 不锈钢CF8M 碳钢WCB
球体 不锈钢SS316 不锈钢SS304
阀杆 不锈钢SS316 不锈钢SS316
螺母 不锈钢SS304 不锈钢SS304
垫圈 不锈钢SS304 不锈钢SS304
手柄套 塑料 塑料
手柄 不锈钢SS304 不锈钢SS304
阀杆螺母 不锈钢SS304 不锈钢SS304
填料压盖螺母 不锈钢SS304 不锈钢SS304
填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
止推垫圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
螺栓 不锈钢SS304 不锈钢SS304

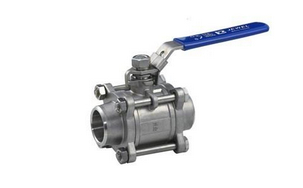

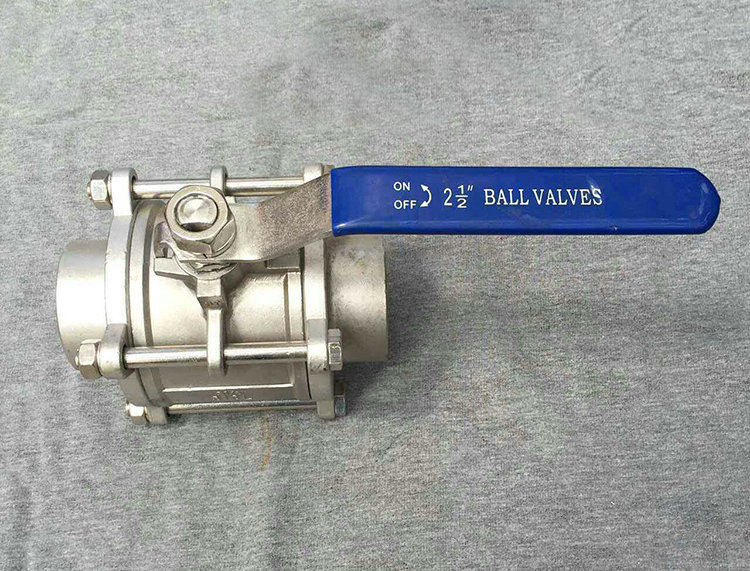

三片式对焊球阀实物图

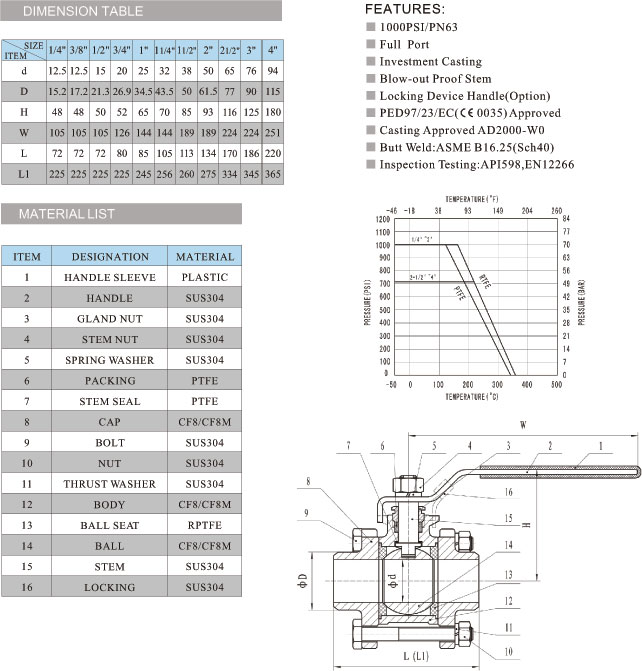

三片式对焊球阀,Q61F三片式对焊球阀参数尺寸图:
