高平台球阀

简要描述:高平台球阀_(国标,美标,德标,日标)高平台球阀(图)材质,方便安装气动执行器,电动执行器等装置广泛适用于水、蒸汽、油品、液化气、天然气等行业。设计生产采用:国际标准, JB, ISO, API, GB, BS等标准设计生产, 其安全性和质量性都经过严格处理发放国内外市场.

  • 产品型号:Q41F,Q11F
  • 产品产地:浙江温州
  • 更新时间:2021-04-23
  • 访  问  量:1984

详细介绍

高平台球阀_(国标,美标,德标,日标)高平台球阀(图)材质,方便安装气动执行器,电动执行器等装置广泛适用于水、蒸汽、油品、液化气、天然气等行业。设计生产采用:国际标准, JB, ISO, API, GB, BS等标准设计生产, 其安全性和质量性都经过严格处理发放国内外市场.

高平台球阀产品特点

1 由三部分组成,便于后期维护与更换。

2先进的硅溶胶工艺,结构合理、造型美观。

3阀座采用弹性密封结构,开关省力,轻巧,密封性能良好。

4 阀杆采用有倒密封下装式结构,阀杆不会因为内部受压飞出,确保安全性。

高平台球阀适用介质:水、油、气及某些腐蚀性液体(W.O.G)用稳定范围:-20~232℃~350℃三片式法兰球阀公称压力:1.6-4.0MPa

产品特征

公称压力 适用介质 适用稳定范围 螺纹类型
1.6-6.4MPa 水、油、气及某些腐蚀性液体(W。O。G) -20~232℃~350℃ G。NPT。BSPT。BSP。DI259/2999

主要技术参数

公称通径 DN(mm) 6~100mm
公称压力 PN(MPa) 2.5 4.0 6.4
试验压力 强度试验压力 3.8 6.0 9.6
高密封试验压力 3.0 4.8 7.6
低压气密封试验压力 0.6 0.6 0.6
适用介质 水、蒸汽、油品、酸类腐蚀性等。
适用温度 < 150℃(PTFE) < 300℃(PLL)

主要零件材料

NO 零件名称 PART NAME 材料(MATERIAL)
1 阀体 Body CF8M CF8 WCB
2 阀盖 Cap CF8M CF8 WCB
3 阀座 Seat RPTFE
4 Ball SS304 SS316
5 密封垫 Seal Gasket PTFE
6 阀杆密封 Stem Seal PTFE
7 阀杆 Stem SS316
8 阀杆填料 Stem Packing PTFE
9 填料压盖 Packing gland SS304
10 弹性垫圈 Spring washer SS301
11 手柄 Handle SS304
12 螺母 Stem Nut SS304

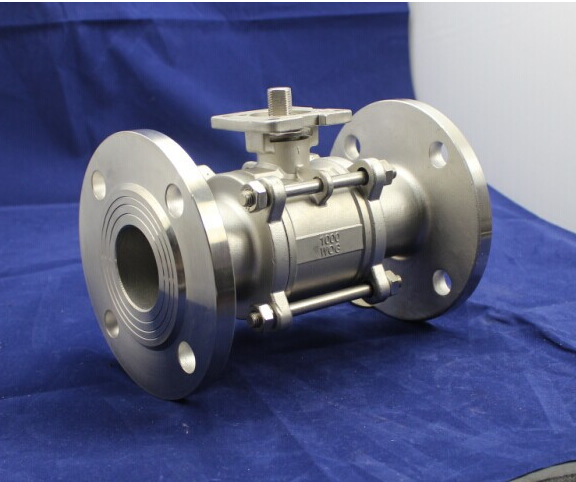

高平台球阀实物图
