一体式球阀

简要描述:一体式球阀,一体式高温球阀中的球体、密封圈采用了特殊的加工工艺和最新密封材料,使球体表面粗糙度和圆度达到标准要求,从而提高了密封性能和使用寿命、耐高温、耐磨、耐油、耐腐蚀的能力。顺时板动手柄带动阀杆驱动球体旋转,使介质顺利通过。

  • 产品型号:Q41M
  • 产品产地:浙江温州
  • 更新时间:2021-04-23
  • 访  问  量:1997

详细介绍

一体式球阀,一体式高温球阀中的球体、密封圈采用了特殊的加工工艺和最新密封材料,使球体表面粗糙度和圆度达到标准要求,从而提高了密封性能和使用寿命、耐高温、耐磨、耐油、耐腐蚀的能力。顺时板动手柄带动阀杆驱动球体旋转,使介质顺利通过。

一体式高温球阀为金属密封结构,密封形式为金属对金属密封,可调换金属密封圈对金属密封,不锈钢板与石墨复合板密封圈对金属密封.硬密封蝶阀的驱动形式除了电动之外还有:手动,蜗轮杆传动,气动等。
  高温球阀的蝶板安装于管道的直径方向。在硬密封球阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则全开状态。

一体式球阀,一体式高温球阀性能参数:

型号 公称压力
(MPa)
强度试验压力
(MPa)
密封试验压
(MPa)
适用温度
(℃)
适用介质
641M/F -16C 1.6 2.4 1.8 -28~+300 (M/F) 导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质
641M/F -25C 2.5 4.0 2.8 -28~+350 (PPN)

一体式球阀,一体式高温球阀主要零部件材料:

序号 零部件名称 材料
1 阀体 球墨铸铁、碳素钢、铸不锈钢
2 密封圈 (M/F)高强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃
3 不锈钢
4 填料 聚四氟乙烯
5 填料压盖 QT450-10球墨铸铁
6 阀杆 碳素钢、铬不锈钢
7 手柄 碳钢

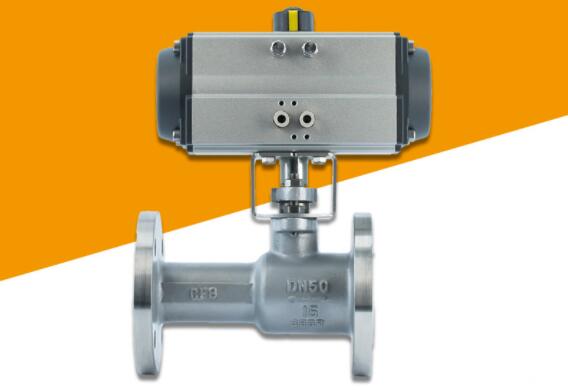

不锈钢气动一体式球阀图片

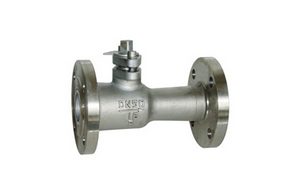

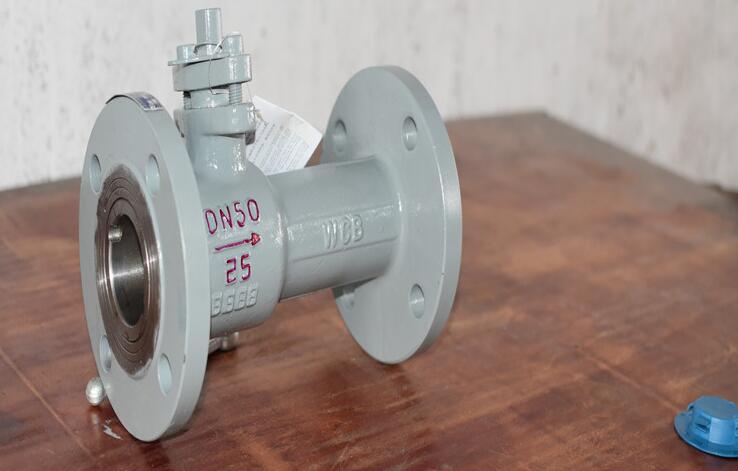

手动一体式球阀,一体式高温球阀实物图:

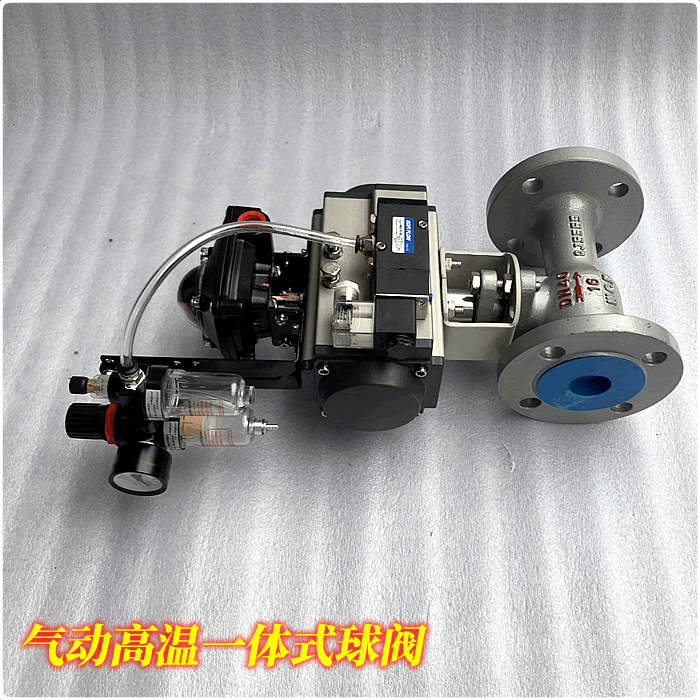

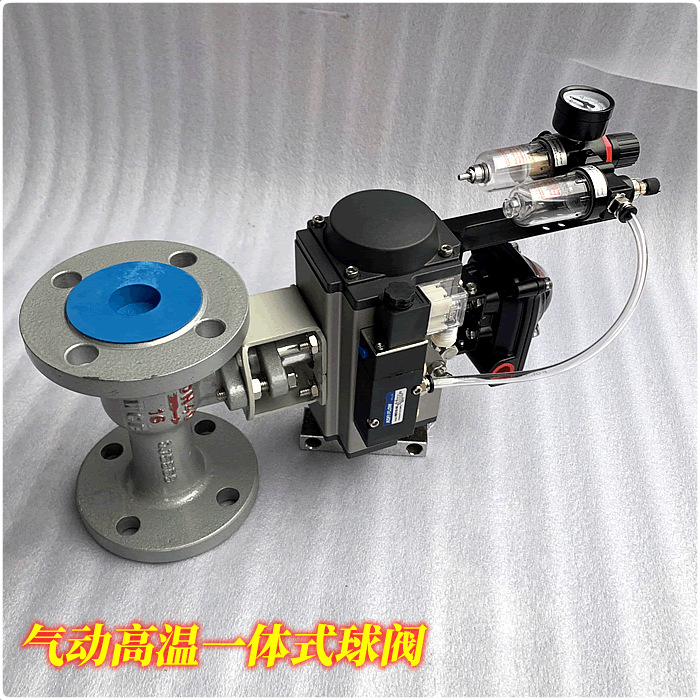

气动铸铁高温一体式球阀实物图

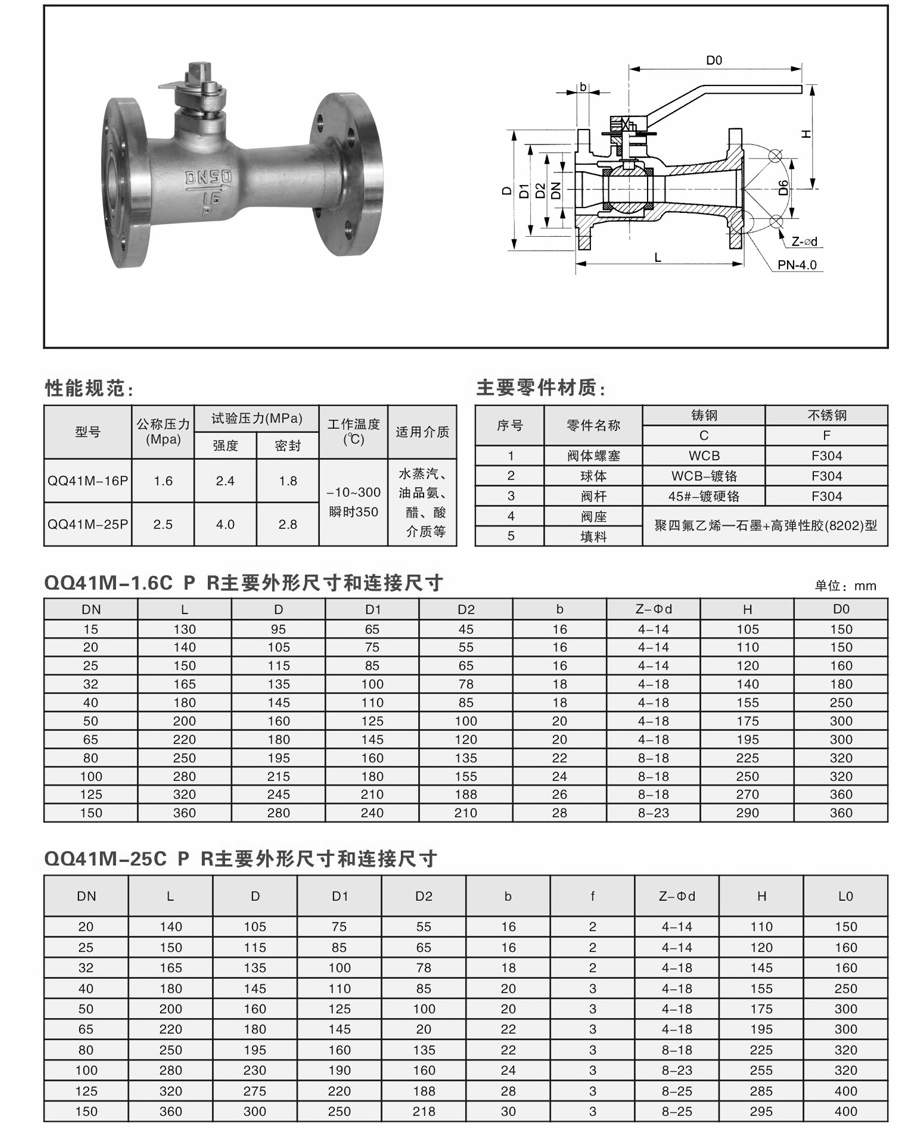

一体式球阀,一体式高温球阀参数尺寸图:
