衬氟球阀

简要描述:衬氟球阀,衬氟塑料球阀,内衬四氟球阀,衬F46球阀具有超强的耐腐蚀性能,由于受阻于压力、和温度的影响,不能广泛的使用到各个腐蚀领域上,衬氟类的氟塑料包括有PO、F46、F4、PFA最为常见的,衬氟阀门。

  • 产品型号:Q41F46/衬F46/衬F4
  • 产品产地:浙江温州
  • 更新时间:2021-04-23
  • 访  问  量:1108

详细介绍

衬氟球阀,衬氟塑料球阀,内衬四氟球阀,衬F46球阀具有超强的耐腐蚀性能,由于受阻于压力、和温度的影响,不能广泛的使用到各个腐蚀领域上,衬氟类的氟塑料包括有PO、F46、F4、PFA最为常见的,衬氟阀门。
 衬氟球阀概述:

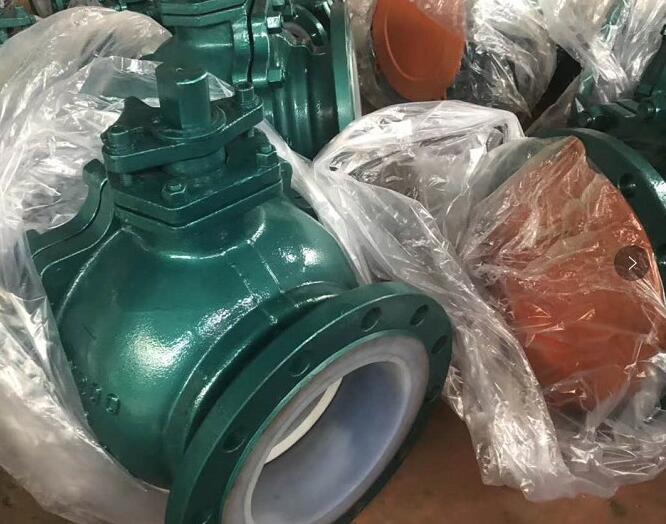

衬氟球阀,衬氟球阀就是将通用的浮动球阀进行更改,使阀体的内壁、内件外部全都覆盖上氟塑料,凡是有介质接触的地方都衬有氟塑料,从而达到耐腐蚀性能。
衬氟球阀适用范围:
内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的氟塑料,故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、药类等工业部门,实现对生产过程中酸、碱等强腐蚀介质的调节或切断,在水处理过程控制中使用效果最明显。

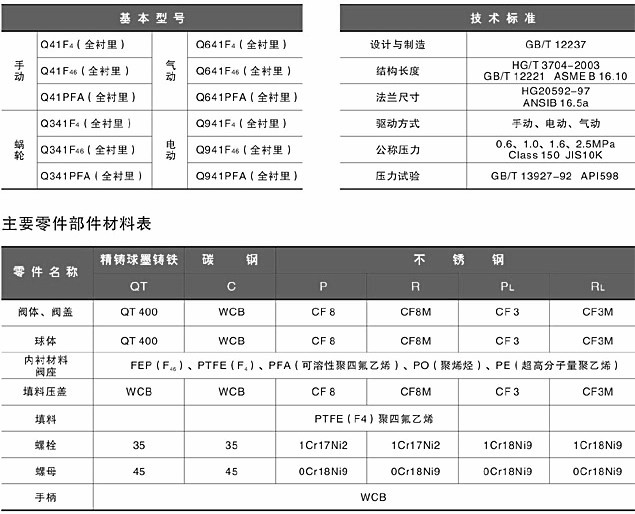

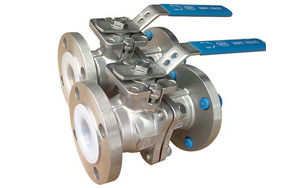

衬氟球阀基本型号

手动 Q41F4 蜗轮 Q341F4
Q41F46 Q341F46
气动 Q641F4 电动 Q941F4
Q641F46 Q941F46

衬氟球阀技术规范

设计标准 GB12237
结构长度 GB12221
法兰标准 JB/T79-94
GB9113.1-26
检验试验 JB/T9092-99
驱动方式 手动、电动、气动、蜗轮

衬氟球阀主要零部件材料表

序号 零件名称 灰铸铁 铸钢 不锈耐酸铸钢 超低碳不锈耐酸铸钢
Z C P8 R8 R3 R3
1 阀体/阀盖 A216-C A216-WCB A351-CF8 A351-CF8M A351-CF3 A351-CF3M
2 球体/阀杆 A216-WCB A351-CF8 A351-CF8M A351-CF3 A351-CF3M
3 衬里/阀座 PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
4 填料/压盖 PTFE(F4) A351-CF3 A351-CF3
5 填料 A216-WCB A351-CF8 A351-CF8
6 支架 A193-B7 A194-8 A193-B8M
7 紧固螺栓 A193-B7 A193-B8M A194-8
8 螺母 A194-2H A194-8 A194-8
9 操作手柄 A216-WCB A216-WCB A216-WCB

1.0MPa主要外形和连接尺寸

公称通经 L D D1 D2 f b Z-φd
DN(mm) NPS(inch) PN1.0MPa
15 1/2 130 95 65 45 2 14 4-φ14
20 3/4 140 105 75 55 2 16 4-φ14
25 1 150 115 85 65 2 16 4-φ14
32 5/4 165 135 100 78 2 18 4-φ18
40 3/2 180 145 110 85 3 18 4-φ18
50 2 200 160 125 100 3 20 4-φ18
65 5/2 220 180 145 120 3 20 4-φ18
80 3 250 195 160 135 3 22 4-φ18
100 4 280 215 180 155 3 22 8-φ18
125 5 320 245 210 185 3 24 8-φ18
150 6 360 280 240 210 3 24 8-φ23
200 8 457 335 295 265 3 26 8-φ23
250 10 533 390 350 320 3 28 12-φ23

1.6MPa主要外形和连接尺寸

公称通经 L D D1 D2 f b Z-φd
DN(mm) NPS(inch) PN1.0MPa
15 1/2 130 95 65 45 2 14 4-φ14
20 3/4 130 105 75 55 2 16 4-φ14
25 1 140 115 85 65 2 16 4-φ14
32 5/4 165 135 100 78 2 18 4-φ18
40 3/2 165 145 110 85 3 18 4-φ18
50 2 203 160 125 100 3 20 4-φ18
65 5/2 222 180 145 120 3 20 4-φ18
80 3 241 195 160 135 3 22 8-φ18
100 4 305 215 180 155 3 24 8-φ18
125 5 356 245 210 185 3 26 8-φ18
150 6 394 280 240 210 3 28 8-φ23
200 8 457 335 295 265 3 30 12-φ23

 【衬氟球阀结构图片】

为您提供Q41F46衬氟球阀结构图,本结构图希望对您有所帮助。

1、Q41F46衬氟球阀结构设计的主要依据国家相关标准规定设计。

2、Q41F46衬氟球阀所采用的通用做法和标准构件图集。

3、如有特殊Q41F46衬氟球阀构件需作结构性能检验时,应指出检验的方法与要求。

4、Q41F46衬氟球阀主要根据剖面、长度、高度、外形等作出说明。

5、Q41F46衬氟球阀所选用结构材料的品种、规格、性能及相应的产品标准。

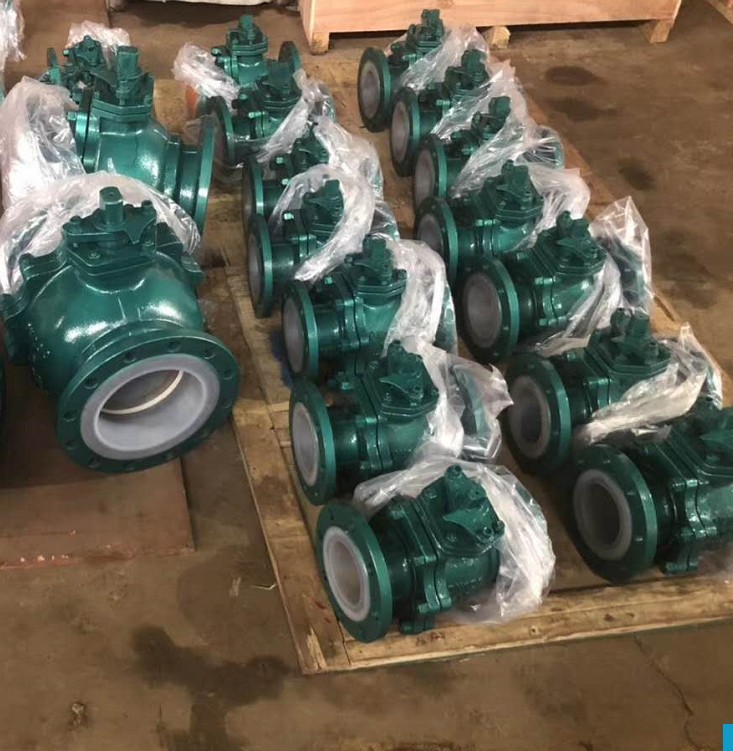

电动衬氟球阀实物图

【结构总结】

Q41F46衬氟球阀结构主要是给安装单位提供具有更好的了解该Q41F46衬氟球阀的外形结构、使用时考虑到工况、环境等因数在应用中有着更合理的计划规范,不会在安装时产生空间使用不合理等常见问题。

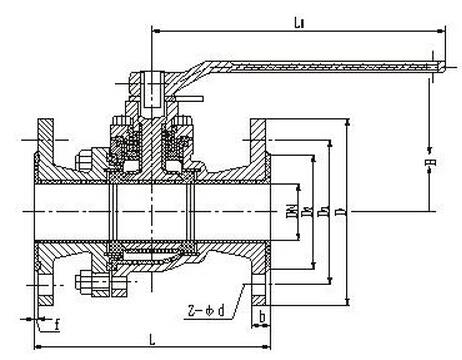

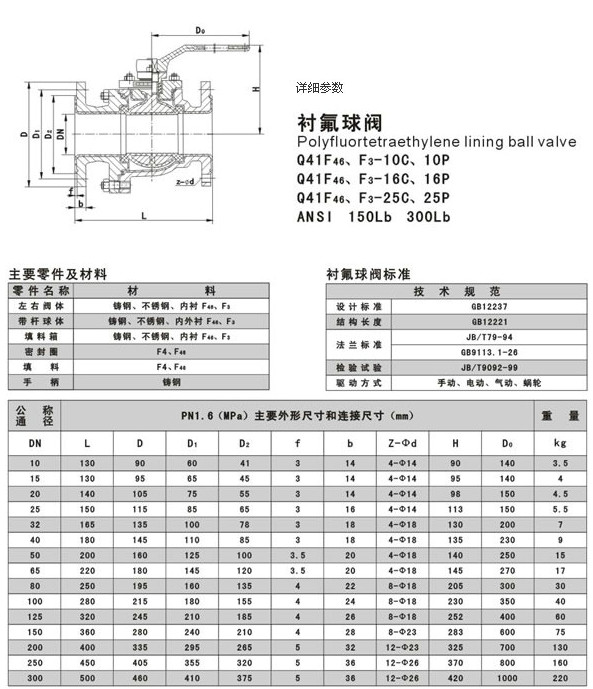

衬氟球阀_(衬氟塑料,内衬四氟,衬F46)球阀尺寸图:
