涡轮球阀

简要描述:蜗轮球阀是一种重要的阀类,在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭。在各种阀门中,球阀的流动阻力最小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装。

  • 产品型号:Q341F/Q341H/Y
  • 产品产地:浙江温州
  • 更新时间:2021-04-23
  • 访  问  量:2468

详细介绍

涡轮球阀,Q341F蜗轮传动球阀概述
蜗轮球阀是一种重要的阀类,在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭。在各种阀门中,球阀的流动阻力最小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装。

涡轮球阀,Q341F蜗轮传动球阀
阀体材质:WCB、CF8、CF8M、CF3、CF3M
执行标准:
1.设计、制造按GB12237.89的规定。
2.连接端法兰尺寸和密封形式按GB9113.3~GB911311-89的规定。
3.结构长度按JB1686.75或JB12221.894的规定。

4.阀门检查和试验按ZBJ16006.90规定。

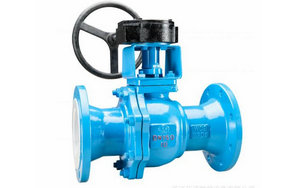

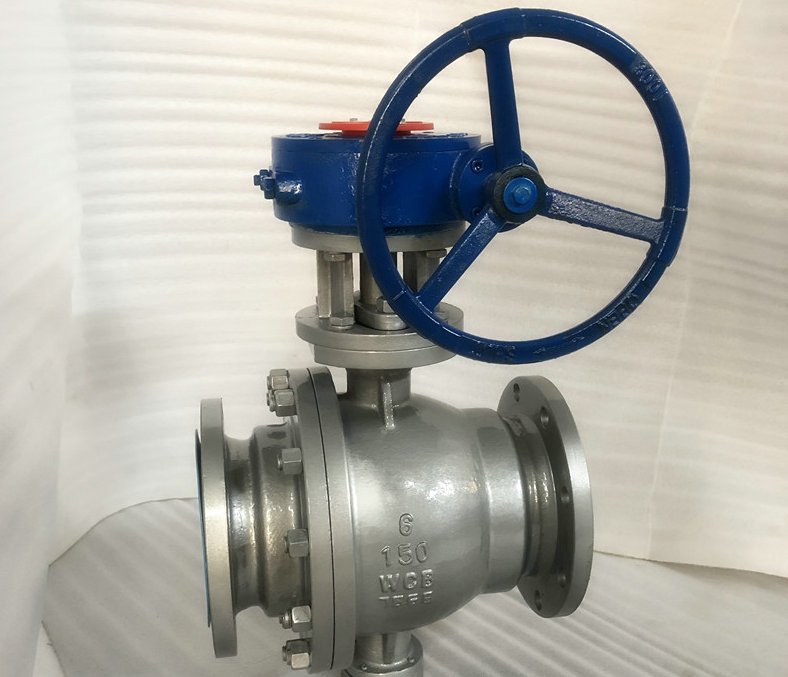

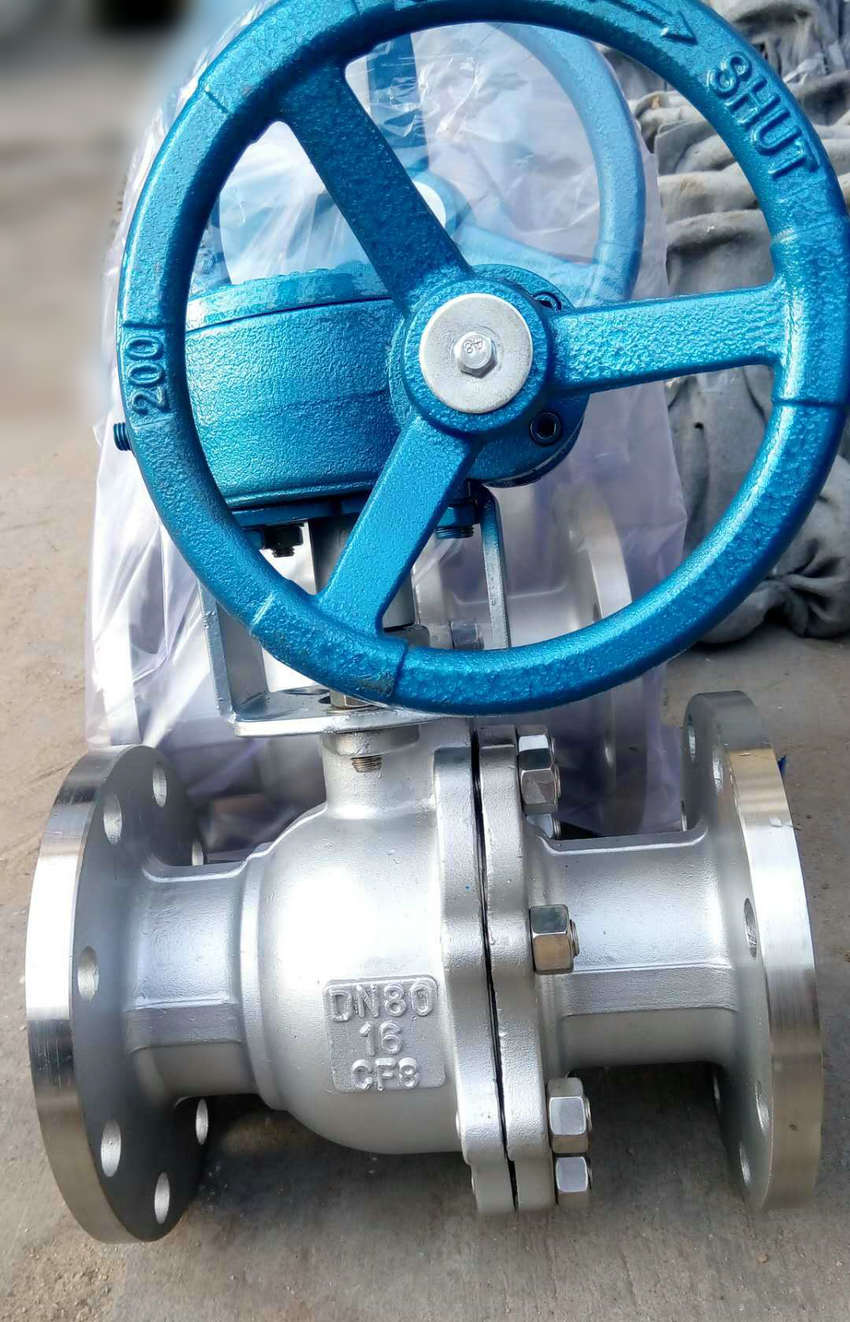

实物图:

技术规范:

设计依据

国标系列

美标系列

设计标准

GB/T12237

AP16D

ANSI B16.34

法兰连接结构长度

GB/T12221

AP16D

ANSI B16.10

结构长度(焊接)

GB/T15188.1

AP16D

ANSI B16.10

连接法兰

GB/T9113
JB/T79
Hg20592

ANSI B16.5、B16.47

对焊端

GB/T12224

ANSI B16.25

试验和检验

GB/T9092

AP16D

AP1598

 主要外形及连接尺寸:

公称通径

15

20

25

40

50

65

80

100

125

150

200

d1

13

19

25

38

64

64

76

102

127

152

203

L

108

117

127

165

191

191

203

229

356

394

457
