不锈钢浮球阀工作原理:
全不锈钢浮球阀始终漂在水上,当水面上涨时,浮球也跟着上升,浮球上升就带动连杆也上升。连杆与另一端阀门相连,当上升到一定位置时,连杆支起活塞硅胶封闭水源。当水位下降时,浮漂也下降,连杆又带动活塞垫开启。
不锈钢浮球阀体全采用304压铸技术,使各部件间精良配合,使各部件间精良配合,带可调节,不漏水,永不生锈,不存在腐蚀松脱或紧卡现象,确保球阀长时间稳定工作,同时不锈钢构件设计使球阀在高湿环境中工作无化学腐蚀反应,使食用水清纯、健康。
阀体材质:不锈钢304
球体材质:不锈钢304
阀杆材质:不锈钢304
适用介质:生活管道用水、工业用水、弱腐蚀性介质、带微颗粒介质、油品等

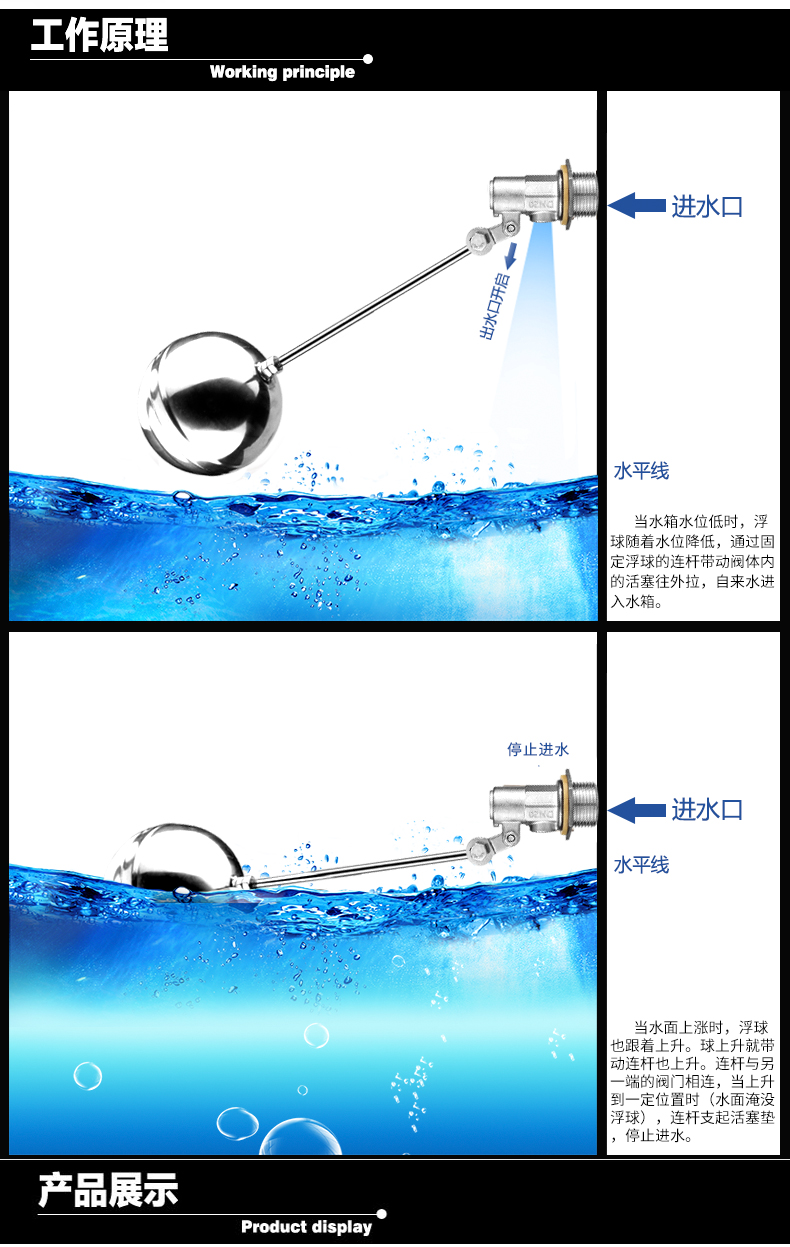

浮球阀工作原理图:
浮球阀尺寸表
口径 | 阀长 | 杆长 | 外螺纹长 | 六角对边 | 浮球直径 |
DN15 | 65 | 184 | 20 | 27 | 100 |
DN20 | 71 | 184 | 23 | 30 | 100 |
DN25 | 84 | 251 | 24 | 37 | 135 |
DN32 | 92 | 251 | 25 | 44 | 150 |
DN40 | 116 | 255 | 28 | 53 | 250 |
DN50 | 131 | 257 | 34 | 64 | 270 |
DN65 | 151 | 865 | 35 | 85 | 300 |
DN80 | 178 | 963 | 45 | 99 | 380 |
DN100 | 193 | 1014 | 54 | 126 | 420 |

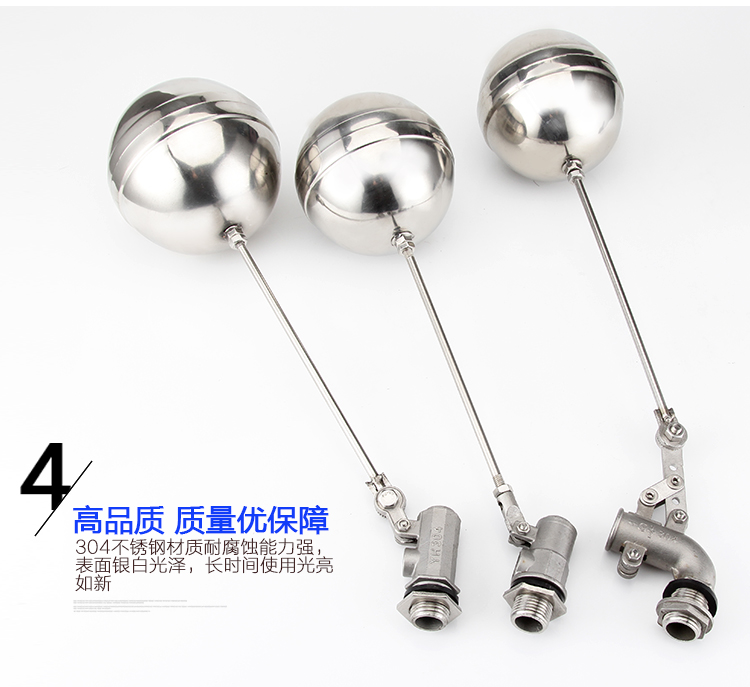

全不锈钢结构
浮球阀体全采用不锈钢压铸技术,使各部件间精良配合,不存在腐蚀松脱或紧卡现象,确保球阀长时间稳定工作,同时不锈钢构件设计使球阀在高湿环境中工作无化学腐蚀反应,使食用水清纯、健康。
双杠杆力学构思
本产品独创双杆浮力传动,使球体浮力传动得到倍数增长,密封压力高达8kg以上,大大高于6kg密封压力的国家标准。并配合垂直阀蕊稳定传动,全面解决浮球阀因阀蕊受力不平衡易失效现象,确保浮球阀的工作可靠性。

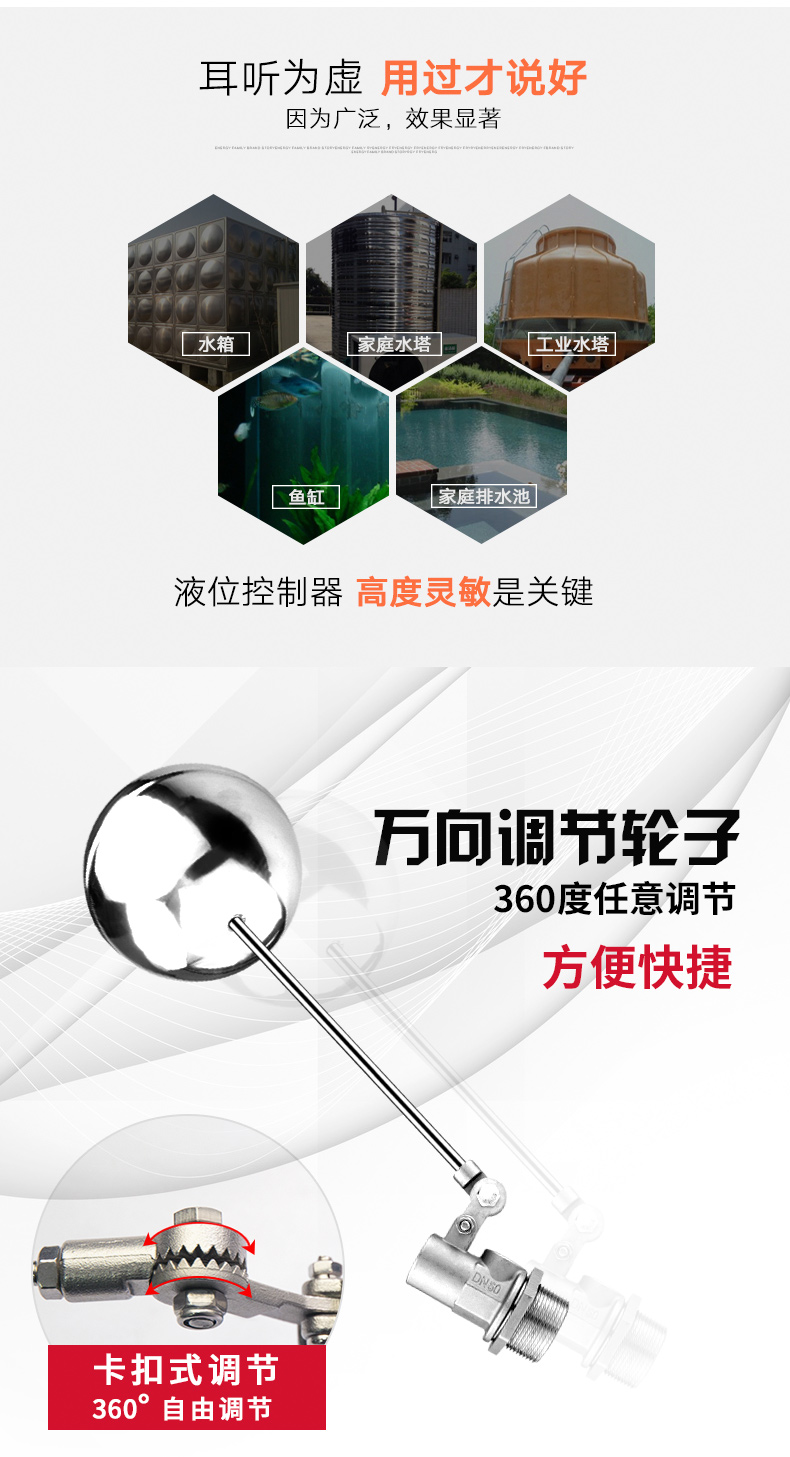

带液面调节功能
为使消费者在无需更改管道配置的情况下可方便控制水池液位高度,本产品特别改进浮球连杆形式,加入液位调节齿轮杆组,使水池液面在调节杆长度范围内可任意调整,以满足不同情况的需要。

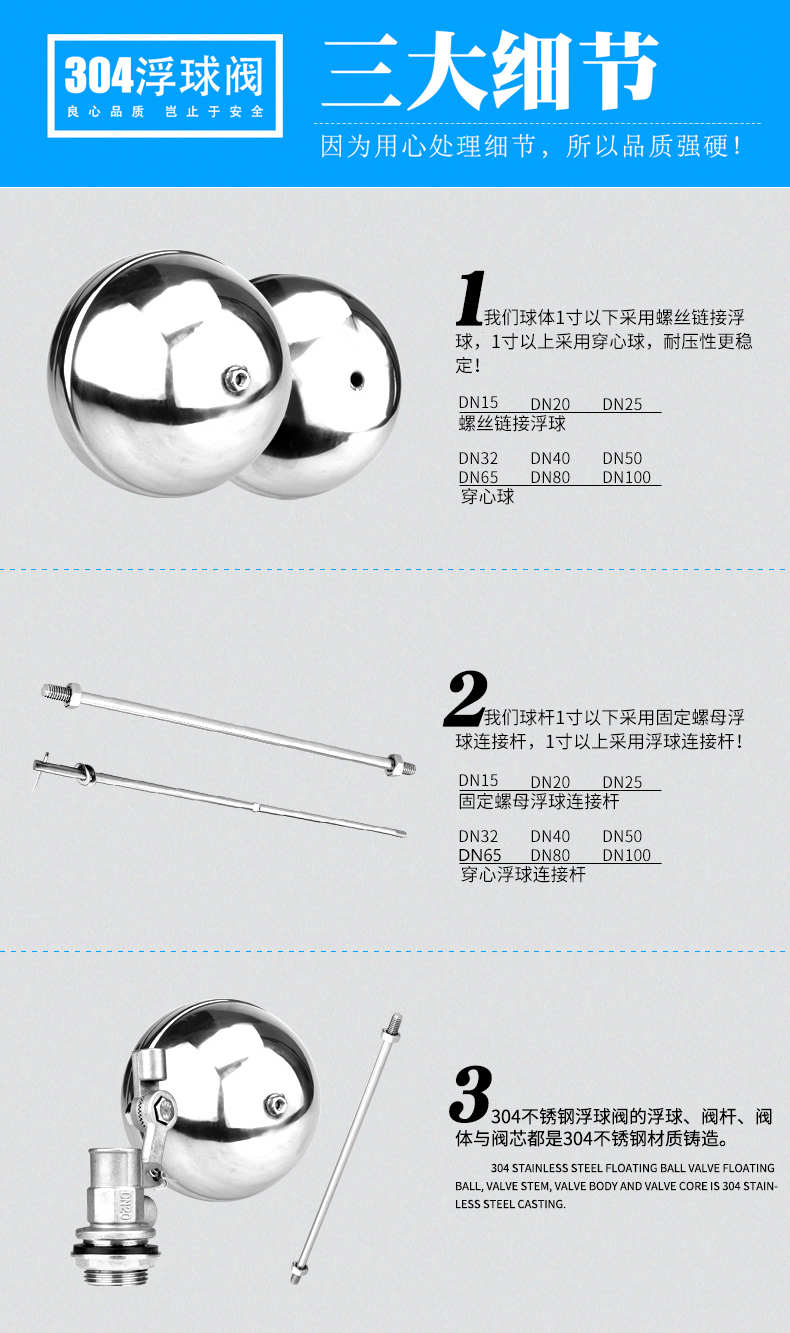

永不沉没浮球技术
针对传统产品浮球易穿易破缺陷,本产品以先进的球体灌泡技术对浮球加以体内灌泡处理,全面杜绝浮球因破损漏气而失效的弱点,延长浮球使用寿命高达三倍以上。
高强度硅胶密封
对产品精益求精是每一件产品成功之道,为达至尽善尽美的产品质量,我厂特别采用耐高温高压的硅胶材料制造密封胶垫,使阀门在高水压、反复关启情况下密封机构安全可靠。
