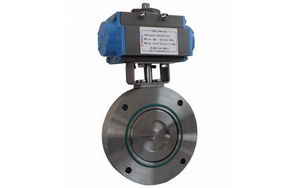

气动真空蝶阀

简要描述:GIQ型气动高真空蝶阀是通过电磁换向阀改变气路方向,控制执行气缸驱动蝶阀作启闭运动。高真空蝶阀用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。气动高真空蝶阀可选配反馈信号装置及电气阀门定位器。

  • 产品型号:GIQ
  • 产品产地:浙江温州
  • 更新时间:2021-04-22
  • 访  问  量:2047

详细介绍

GIQ型气动高真空蝶阀是通过电磁换向阀改变气路方向,控制执行气缸驱动蝶阀作启闭运动。高真空蝶阀用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。气动高真空蝶阀可选配反馈信号装置及电气阀门定位器。

气动高真空蝶阀主要零件材料
阀体、阀盖、阀杆:碳钢或不锈钢
密封圈:NBR、氟橡胶。

高真空气动蝶阀主要技术性能
适用范围: 105 ~1.3×10-4 Pa
阀门漏率: ≤1.3×10-4 Pa.L/S
适用温度: -25~+80℃(NBR);-30~+150℃(氟橡胶)
安装方向: 任意

气动高真空蝶阀技术参数:
适用范围(Pa) 10(5)~1.3×10(-5 )
阀门漏率(Pa.L/S) ≦1.3×10-6
介质温度(℃) -25~80(NBR)
-30~150(PTFE)
安装位置 任意
法兰标准 JB919;GB6070
 气源压力(Mpa) 0.4~0.8
电源电压 标准出厂:AC220V/50Hz
特殊指定:AC220V;DC24V;DC12V
信号反馈及防爆配件 标准出厂:AC220V/50Hz
特殊指定:限位信号反馈开关
隔爆信号反馈开关
防爆电磁阀线圈
智能型定位器(4~20mA)
气缸可选 标准出厂:双作用式
特殊指定:单作用式;常开或常闭

气动高真空蝶阀主要材料表:
NO. PART NAME MATERIAL
1 本体BODY A351 Gr.CF8
2 阀瓣/DISC A351 Gr.CF8
3 阀杆/STEM A351 Gr.CF8
4 阀座/TEFLON SEAT PTFE

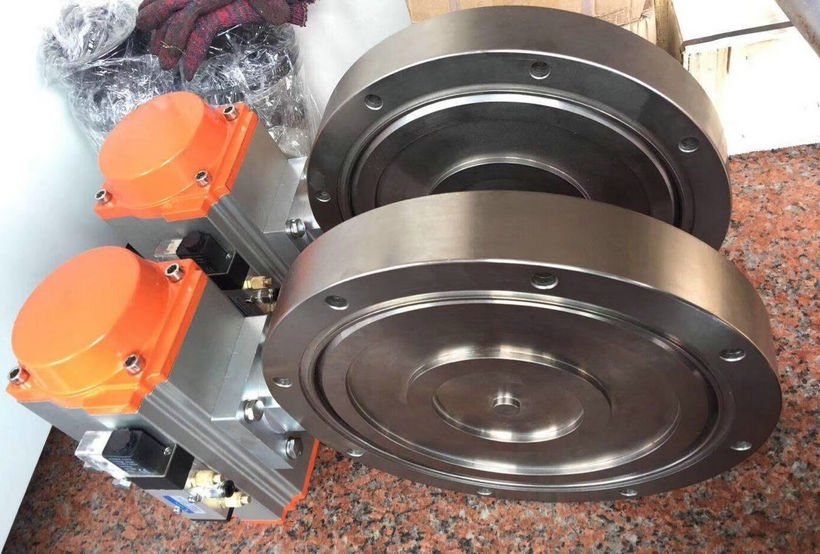

气动高真空蝶阀实物图:

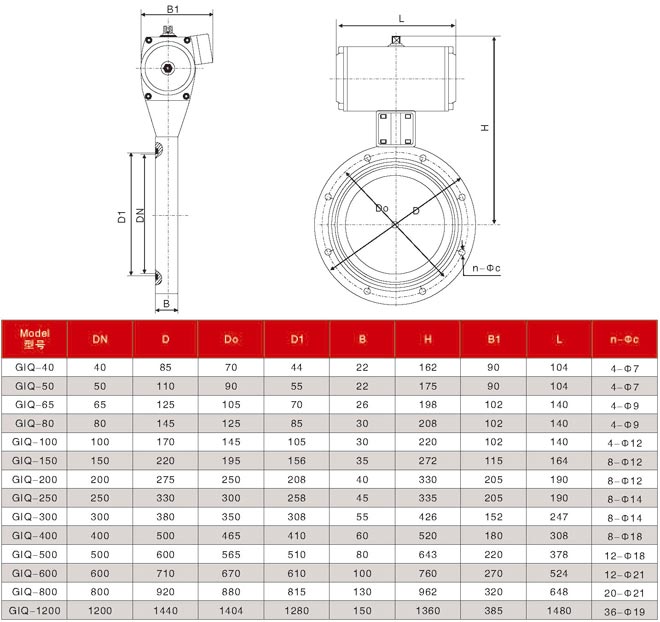

气动高真空蝶阀外形及连接尺寸(mm)(JB919)
