电动真空蝶阀

简要描述:GID型电动高真空蝶阀是以电动装置驱动阀杆与阀板执行启闭动作。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。

  • 产品型号:GID
  • 产品产地:浙江温州
  • 更新时间:2021-04-22
  • 访  问  量:2345

详细介绍

GID型电动高真空蝶阀是以电动装置驱动阀杆与阀板执行启闭动作。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。

电动高真空蝶阀执行机构
开关型控制可以采用强电和弱电两种控制方式,从而可以是蝶阀实现开和关的功能。标准开关型无源触点信号输出线路图:

 电动高真空蝶阀(调节型)外型上和开关型没有区别,只是在电动执行机构的左侧加上了一个模块盒,调节型的控制是通过弱电控制(4-20mA或0-5VDC),从而可以轻松的控制阀门的旋转角度,从而可以控制管道介质的流量。

执行器技术参数

执行器类别  执行器参数
电源电压 标准:220V    AC单相  可选:110V AC 单相、380/440V    AC 三相、24V/110V/220V DC
输出力矩 50N·M~2000N·M 50N·M~4000N·M
动作范围 0~90° 0~360° 0~90°、0°~270°可选
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
动作时间 15秒/30秒/60秒 18S~112S
保护装置 过热保护 内置过热保护、过载保护
环境温度 -30°~60° -20℃~+70℃
手动操作 同附带手柄操作 机械离合机构,配手轮操作
机械限位 电气、机械二重限位 电气、机械二重限位
防护等级 IP65 IP65、IP67、可定制IP68
防爆等级 无防爆 ExdⅡ BT6,ExdⅡ CT5
位置测量 可选装开关或电位计 电位计、比例控制单元
驱动电机 8W/E 鼠笼式异步电机
进线接口 2个 G1/2〞M18*1.5 2个 PF 3/4”
壳体材料 铝合金 铝合金
外涂层 干粉,环氧聚酯,具有超强防腐功能

 电动高真空蝶阀主要零件材料
阀体、阀盖、阀杆:碳钢或不锈钢
密封圈:NBR、氟橡胶。

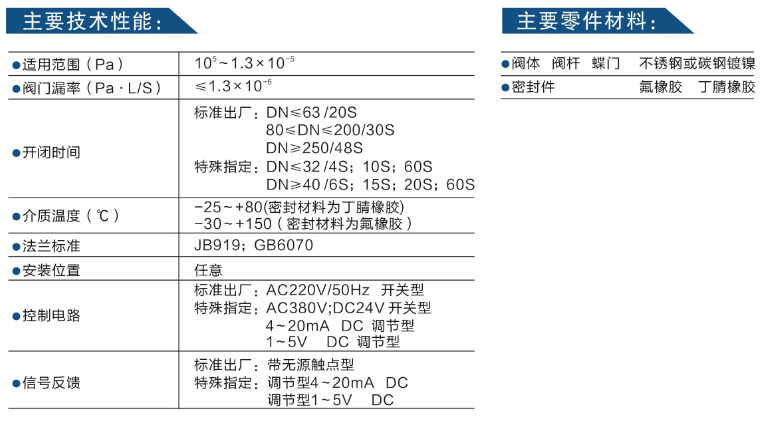

电动高真空蝶阀主要技术性能
适用范围: 105 ~1.3×10-4 Pa
阀门漏率: ≤1.3×10-4 Pa.L/S
适用温度: -25~+80℃(NBR);-30~+150℃(氟橡胶)
安装方向: 任意

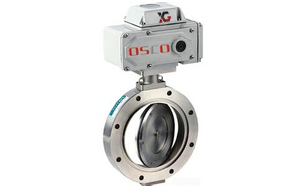

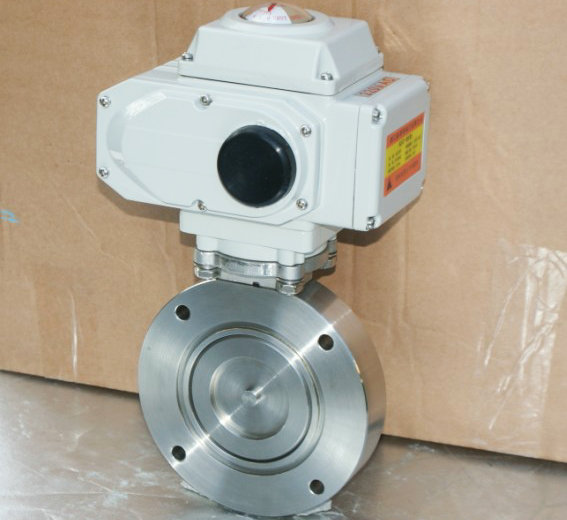

电动高真空蝶阀实物图:

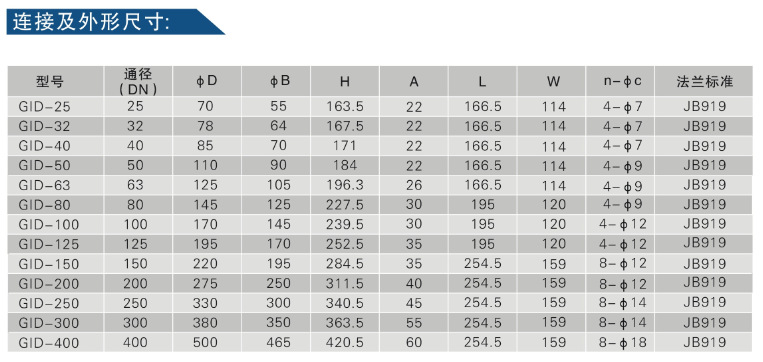

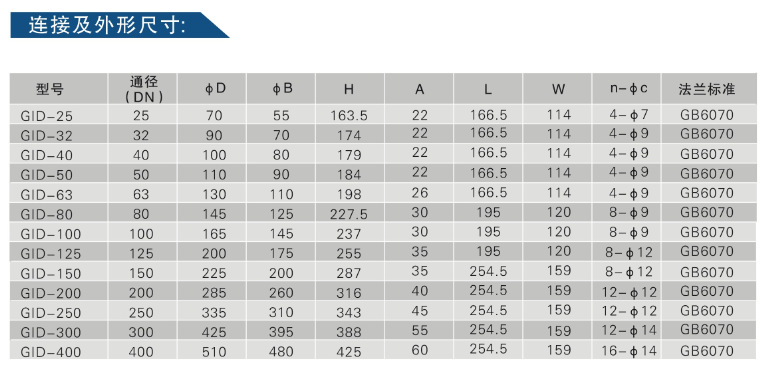

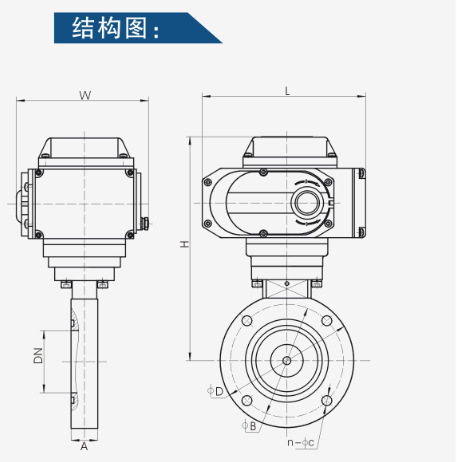

电动高真空蝶阀尺寸,结构图:
