真空蝶阀

简要描述:真空蝶阀相关资料: GI型高真空蝶阀用于接通或切断真空管路中的气流。高真空蝶阀适用介质为纯净空气和非腐蚀性气体。

  • 产品型号:GI
  • 产品产地:浙江温州
  • 更新时间:2021-04-29
  • 访  问  量:2351

详细介绍

真空蝶阀相关资料:
GI型高真空蝶阀用于接通或切断真空管路中的气流。高真空蝶阀适用介质为纯净空气和非腐蚀性气体。

高真空蝶阀主要零件材料
阀体、阀盖、阀杆:碳钢或不锈钢
密封圈:NBR、氟橡胶。

高真空蝶阀主要技术性能
适用范围: 105 ~1.3×10-4 Pa
阀门漏率: ≤1.3×10-4 Pa.L/S
适用温度: -25~+80℃(NBR);-30~+150℃(氟橡胶)
安装方向: 任意
寿命:≥20000次。
高真空蝶阀原理:
阀杆插入体内,阀板固定在阀杆上,转动900达到开关目的。
高真空蝶阀特点:
● GI系列是经过一系列改进过的蝶阀:
● 阀门能承受正压力;
● 阀杆上下不窜动;
● 开、关有限位结构,阀板有锁定装置;

手动高真空蝶阀技术参数:
适用范围(Pa)  105~1.3×10-5
阀门漏率(Pa.L/S)  ≦1.3×10-6
介质温度(℃)  -25~80(NBR)
-30~150(PTFE)
安装位置  任意
法兰标准  JB919;GB6070

手动高真空蝶阀主要材料表:
NO.  PART NAME  MATERIAL
本体BODY  A351 Gr.CF8
阀瓣/DISC  A351 Gr.CF8
阀杆/STEM  A351 Gr.CF8
阀座/TEFLON SEAT  PTFE

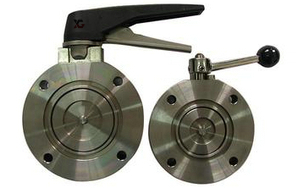

GI真空蝶阀实物图:

GI真空蝶阀外形及连接尺寸(mm)
