美标蝶阀

简要描述:815、830美标蝶阀,美标法兰式蝶阀的主要结构特征为对夹式和法兰式三偏心结构,而815、830L系列蝶阀的主要结构特征为阀体周边带凸而且设计成带螺孔单法兰结构,815、830系列蝶阀广泛应用于石油、化工及工业环保水处理、高层建筑,给排水等管道上。

  • 产品型号:815,830
  • 产品产地:浙江温州
  • 更新时间:2021-04-23
  • 访  问  量:1822

详细介绍

815、830美标蝶阀,美标法兰式蝶阀的主要结构特征为对夹式和法兰式三偏心结构,而815、830L系列蝶阀的主要结构特征为阀体周边带凸而且设计成带螺孔单法兰结构,815、830系列蝶阀广泛应用于石油、化工及工业环保水处理、高层建筑,给排水等管道上。

美标蝶阀,美标法兰式蝶阀其特点为:
由于采用的是三偏心结构,密闭性能可靠,确保开启时蝶板不接触密封座,消除了密封座不均匀负载,延长了使用寿命,确保可靠的密封性能,具有耐高温、耐磨损、耐腐蚀等优点。

设计标准 :API609-83
法兰连接尺寸:ANSI B 16.5
结构长度 :ANSI B 16.10-1992

压力试验: API 598-82

采用标准
设计标准 :API609-83
法兰连接尺寸:ANSI B 16.5
结构长度 :ANSI B 16.10-1992
压力试验:API 598-82

主要技术参数

公称通径

DN(mm)

830W

830L

2"~36"

2"~36"

公称压力

PN(Mpa)

150Lb

300Lb

试验压力

强度试验

3.0

7.5

密封试验

2.2

5.5

适用介质

水、蒸汽、油品、海水等

适用温度

-29℃~425℃

主要零件材质

零件名称

材料

阀体

WCB、304、316、316SS、CF8M

蝶板

WCB、304、316、316SS、CF8M

阀杆

316、2Cr13、1Cr18Ni9Ti

密封圈

316、氟塑料

填料

柔性石墨、氟塑料

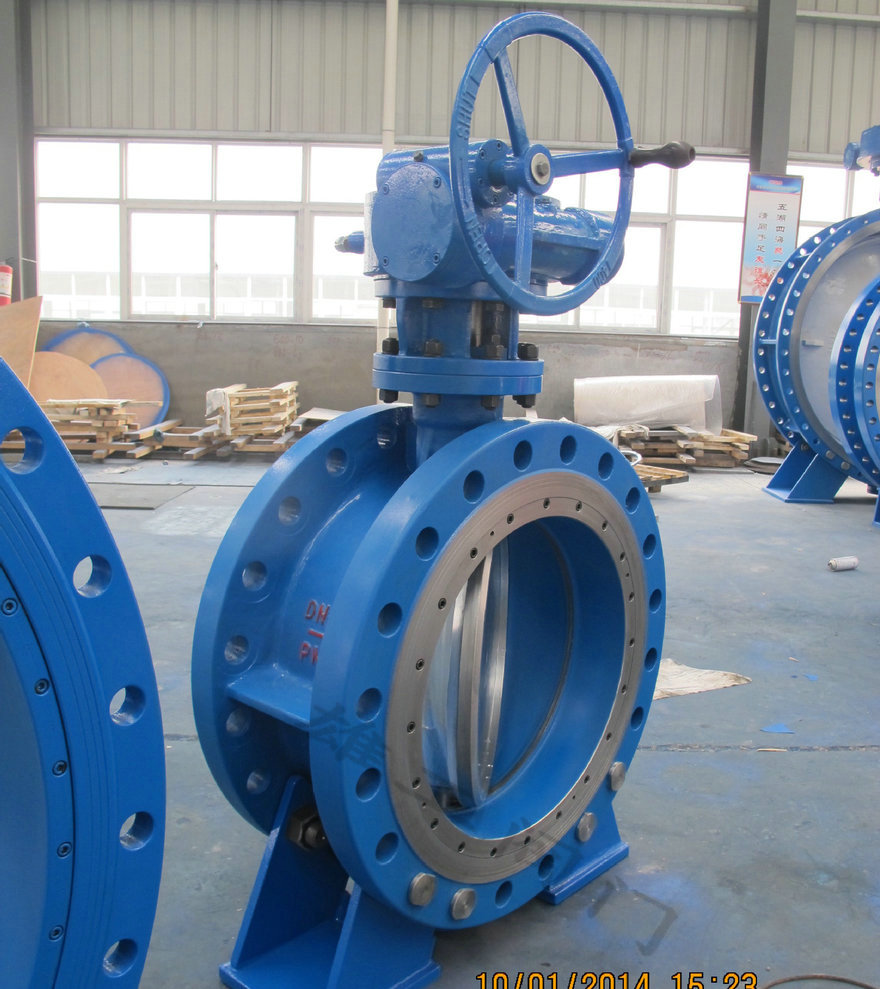

美标蝶阀,美标法兰式蝶阀相关实物图:

美标蝶阀,美标法兰式蝶阀相关尺寸图:
