美标凸耳式蝶阀

简要描述:美标凸耳式三偏心金属密封蝶阀的密封原理: 三偏心蝶阀具有双向无气泡紧密壮关闭性能。这种几何形状保证阀瓣密封只是在关闭位置时才与阀体阀座接触,因此不会产生摩擦或磨损,并且产生一种扭矩使得弹性密封具有足够的“焊接”性能,确保密封接触的均匀一致。

  • 产品型号:D315W/D330W
  • 产品产地:浙江温州
  • 更新时间:2021-04-22
  • 访  问  量:2663

详细介绍

美标凸耳式蝶阀,三偏心金属密封蝶阀采用标准:

设计制造:API609、MSS SP-67、MSS SP-68

检验和试验:API598

法兰连接:ASME B16.5(NPS≤24)、ASME B16.47 B系列

对焊端:ASME B16.25

结构长度:API609

温压等级:ASME B16.34

主要性能参数:
公称压力 PN 1.0/1.6Mpa(150/200PSI)
适用温度 ≤120℃
适用介质 水、空气、食品、油品
主要零部件 阀体、阀瓣、阀座、转轴
主要材料 铸铁、球墨铸铁、碳钢、不锈钢

特点及用途:

美标凸耳式蝶阀,三偏心金属密封蝶阀系列是我公司主要产品,大量使用在冶金、轻工、电力、石油化工、煤气水道等领域。


美标凸耳式三偏心金属密封蝶阀的密封原理:

三偏心蝶阀具有双向无气泡紧密壮关闭性能。这种几何形状保证阀瓣密封只是在关闭位置时才与阀体阀座接触,因此不会产生摩擦或磨损,并且产生一种扭矩使得弹性密封具有足够的“焊接”性能,确保密封接触的均匀一致。

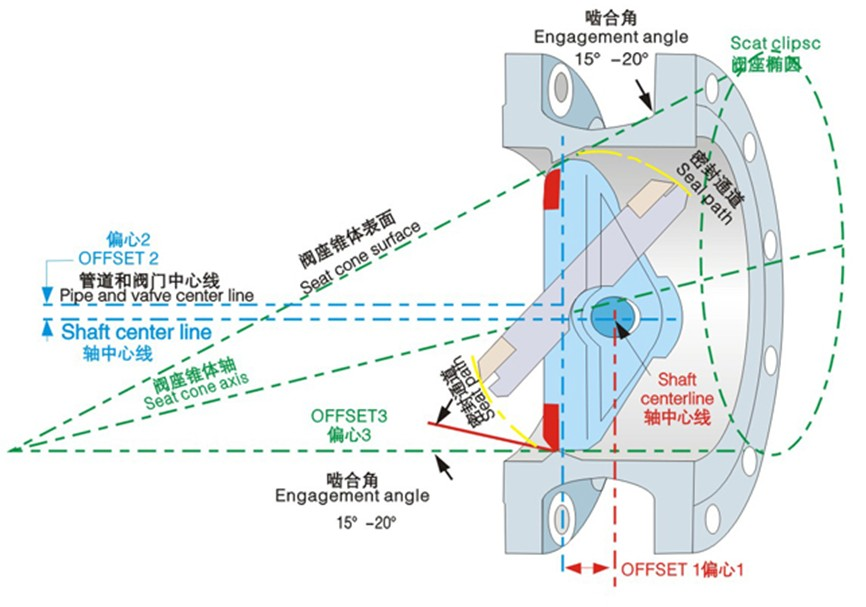

三重偏心几何形状:

偏心1  阀轴位于阀座轴后面,使得密封能够完全紧密环绕接触整个阀座。

偏心2  阀轴中心线偏离管道和阀门中心线,这就免受阀门开启和关闭的干扰。

偏心3  阀座锥体轴偏离阀轴中心线,这样就可以在关闭和开启过程中消除摩擦作用,并且实现环绕整个阀座的均匀一致的压缩密封效果。


使用寿命更长的无摩擦密封:

(1)作为标准配置,阀座采用Cr13合金或钨铬钴合金硬面。

(2)密封垫采用螺旋盘绕不锈钢/石墨,用于实现零泄漏。
(
3)关闭期间的扭矩产生阀座力,并均匀一致的作用在整个圆周周围。弹性密封弯曲并充满活力,保持了阀座的形状。压缩力沿着周长均匀作用,使得阀门能够实现双向紧密关闭密封的弹性使得阀门阀体和阀瓣能够接触或扩张,避免了由于温度波动而产生堵塞的危险。这种装置是能够自行调整对准。

三重偏心几何形状:

偏心1  阀轴位于阀座轴后面,使得密封能够完全紧密环绕接触整个阀座。

偏心2  阀轴中心线偏离管道和阀门中心线,这就免受阀门开启和关闭的干扰。

偏心3  阀座锥体轴偏离阀轴中心线,这样就可以在关闭和开启过程中消除摩擦作用,并且实现环绕整个阀座的均匀一致的压缩密封效果。


使用寿命更长的无摩擦密封:

(1)作为标准配置,阀座采用Cr13合金或钨铬钴合金硬面。

(2)密封垫采用螺旋盘绕不锈钢/石墨,用于实现零泄漏。
(
3)关闭期间的扭矩产生阀座力,并均匀一致的作用在整个圆周周围。弹性密封弯曲并充满活力,保持了阀座的形状。压缩力沿着周长均匀作用,使得阀门能够实现双向紧密关闭密封的弹性使得阀门阀体和阀瓣能够接触或扩张,避免了由于温度波动而产生堵塞的危险。这种装置是能够自行调整对准。

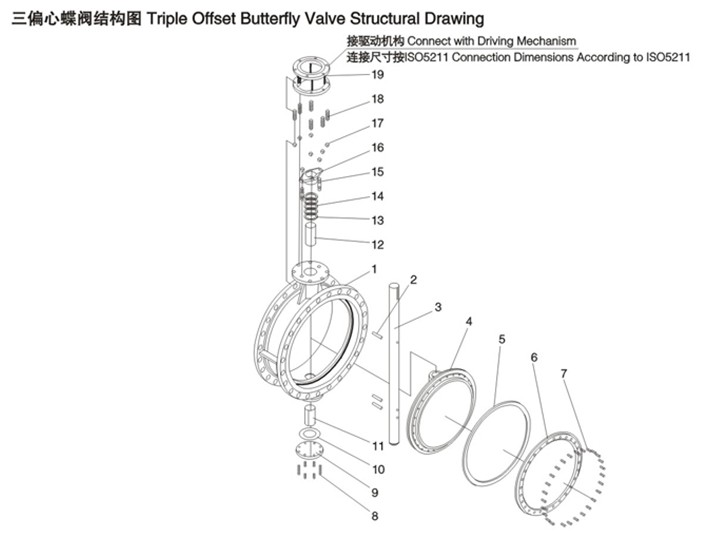

美标凸耳式蝶阀,三偏心金属密封蝶阀结构图:

三重偏心几何形状:

偏心1  阀轴位于阀座轴后面,使得密封能够完全紧密环绕接触整个阀座。

偏心2  阀轴中心线偏离管道和阀门中心线,这就免受阀门开启和关闭的干扰。

偏心3  阀座锥体轴偏离阀轴中心线,这样就可以在关闭和开启过程中消除摩擦作用,并且实现环绕整个阀座的均匀一致的压缩密封效果。


使用寿命更长的无摩擦密封:

(1)作为标准配置,阀座采用Cr13合金或钨铬钴合金硬面。

(2)密封垫采用螺旋盘绕不锈钢/石墨,用于实现零泄漏。
(
3)关闭期间的扭矩产生阀座力,并均匀一致的作用在整个圆周周围。弹性密封弯曲并充满活力,保持了阀座的形状。压缩力沿着周长均匀作用,使得阀门能够实现双向紧密关闭密封的弹性使得阀门阀体和阀瓣能够接触或扩张,避免了由于温度波动而产生堵塞的危险。这种装置是能够自行调整对准。

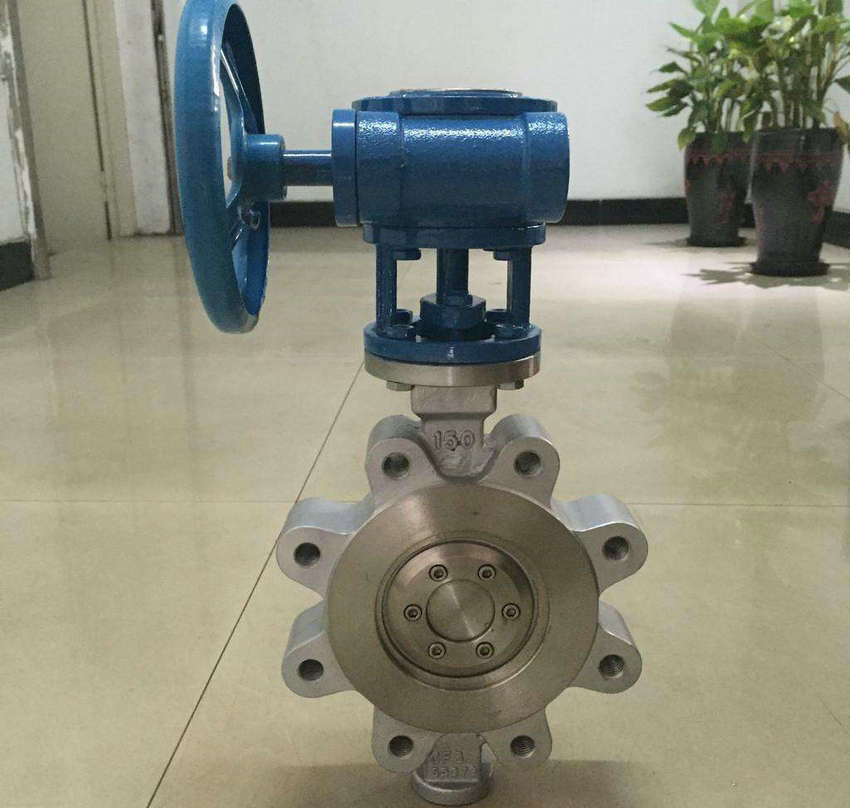

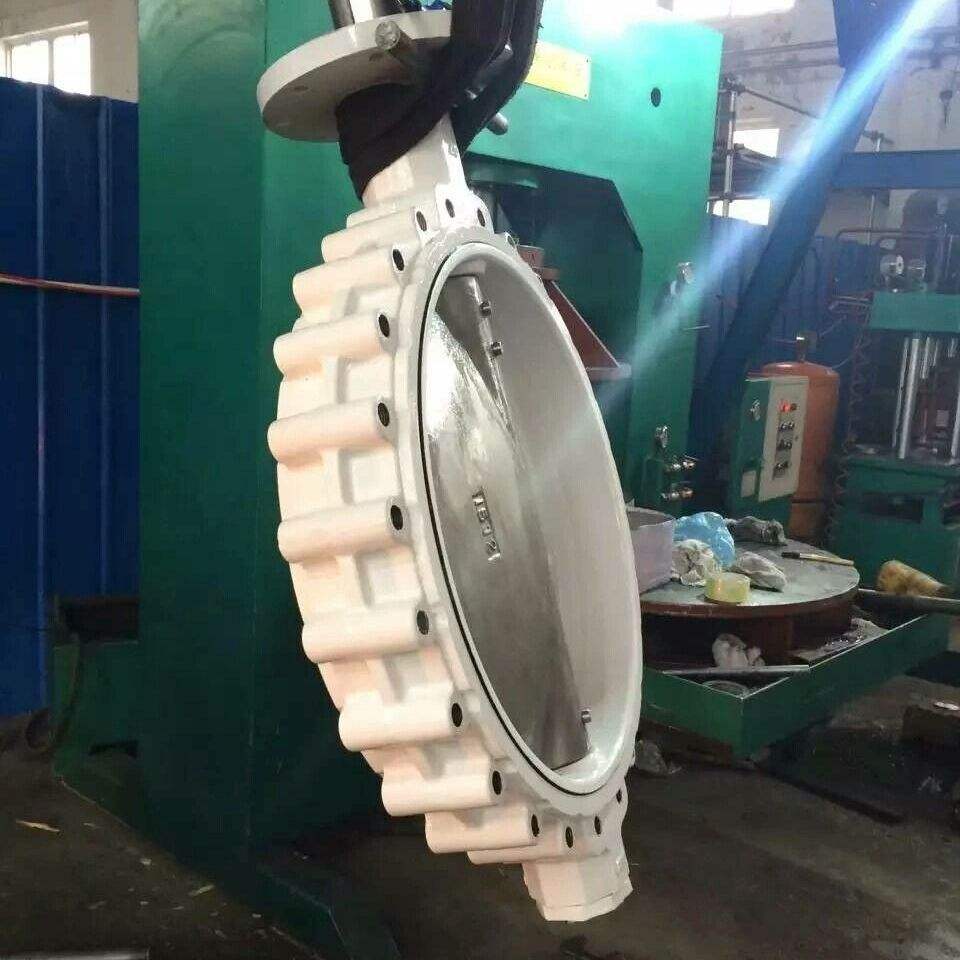

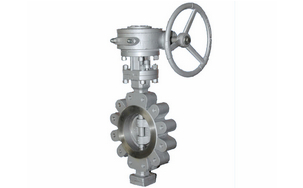

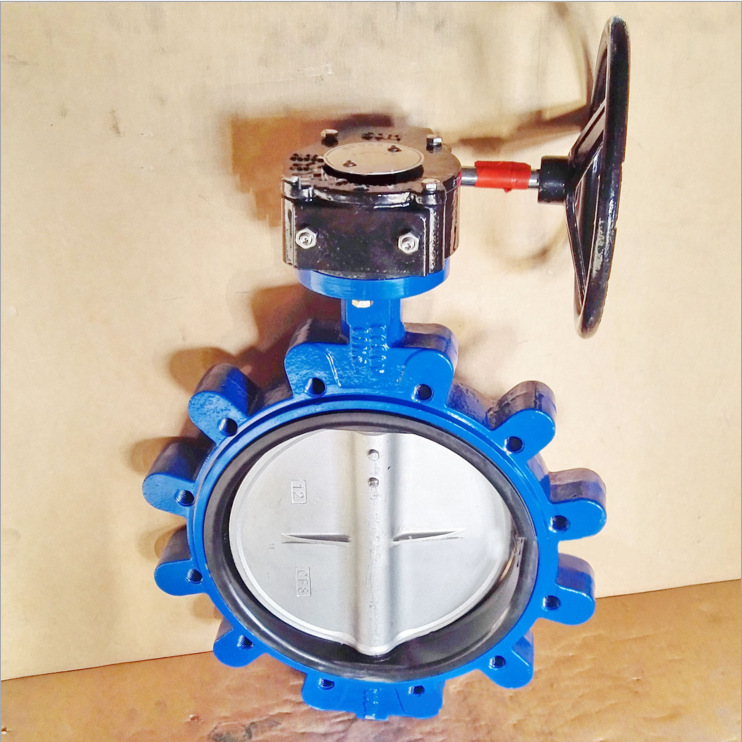

美标凸耳式蝶阀,三偏心金属密封蝶阀实物图:



美标凸耳式蝶阀,三偏心金属密封蝶阀结构图:

材料明细表:

NO 零件名称 材料
1 阀体 ASTM A216 WCB ASTM A351 CF8 ASTM A351 CF3 ASTM A351 CF8M ASTM A351 CF3M
2 ASTMA29-1035/A276 304 ASTM A276 304 ASTM A276 304L ASTM A276 316 ASTM A276 316L
3 阀杆 420/304/316 304 304L 316 316L
4 碟板 WCB/CF8/CF8M A351 CF8 A351 CF3 A351 CF8M A351 CF3M
5 密封圈 304/316+Graphite/PTFE 304+Graphite/PTFE 304L+Graphite/PTFE 316+Graphite/PTFE 316+Graphite/PTFE
6 压板圈 A105/A182/F304/F316 F304 A182 F304L A182 F316 A182 F316L
7 螺钉 B7/B8/B8M B8 B8 B8M B8M
8 螺钉 B7 B8 B8 B8M B8M
9 底盖 A105 A182 F304 A182 F304L A182 F316 A182 F316L
10 垫片 Graphite Graphite Graphite Graphite Graphite
11 下轴套 Luberized bronze 304 Nitriding 304 Nitriding 304L  Nitriding 316Nitriding 316L Nitriding
12 上轴套
13 填料垫 A105/304 304 304L 316 316L
14 填料 Graphite Graphite Graphite Graphite Graphite
16 填料压盖 WCB CF8 CF3 CF8M CF3M
17 螺母 A194 2H A194 8 A194 8 A194 8M A194 8M
18 螺栓 A193 B7 A193 B8 A193 B8 A193 B8M A193 B8M
19 支架 WCB WCB 镀锌、CF8
驱动装置 手动、电动、涡轮、气动装置



注:表中所有列为通用情况下主要零件材料,我们可以根据用户要求提供不同工况下的材质产品。

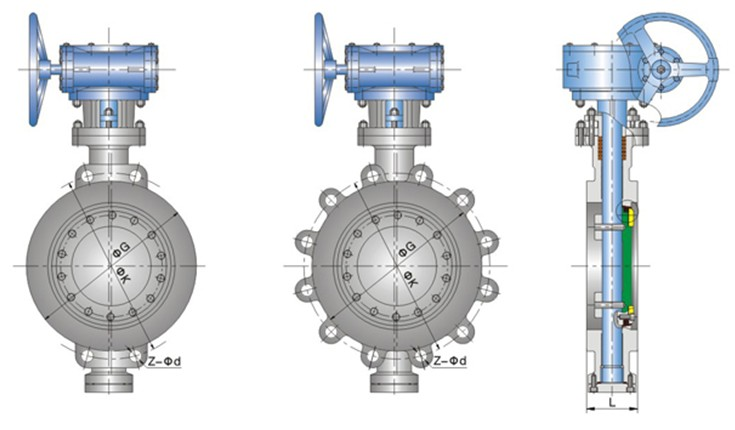

美标凸耳式蝶阀,三偏心金属密封蝶阀主要连接尺寸:

Class Size Dimensions(mm) B
NPS DN L D G f K Z-φd C A
RF BW
150LB 2 50 108 150 152 91.9 1.6 120.7 4-19.1 15.8 63 按客户要求
65 112 170 178 104.6 1.6 139.7 4-19.1 17.5 75
3 80 114 180 191 127 1.6 152.4 4-19.1 19.1 91
4 100 127 190 229 157.2 1.6 190.5 8-19.1 23.9 117
5 125 140 200 254 185.7 1.6 215.9 8-22.2 23.9 144
6 150 140 210 279 215.9 1.6 241.3 8-22.2 25.4 172
8 200 152 230 343 269.7 1.6 298.5 8-22.2 28.4 223
10 250 165/203 250 406 323.9 1.6 362 12-25.4 30.2 278
12 300 178/203 270 483 381 1.6 431.8 12-25.4 31.8 329
14 350 190 290 533 412.8 1.6 476.2 12-28.6 35.1 362
16 400 216 310 597 469.9 1.6 539.8 16-28.6 36.6 413
18 450 222 330 635 533.4 1.6 577.9 16-31.8 39.6 464
20 500 229 350 699 584.2 1.6 635 20-31.8 42.9 516
24 600 267 390 813 692.2 1.6 749.3 20-34.9 47.8 619
26 650 292 410 786 711.2 1.6 744.5 36-22.2 41.1 670
28 700 292 430 837 762 1.6 795.3 40-22.2 44.5 721
30 750 318 450 887 812.8 1.6 846.1 44-22.2 44.5 772
32 800 318 470 941 863.6 1.6 900.2 48-22.2 46 825
36 900 330 510 1057 971.6 1.6 1009.7 44-25.4 52.3 927
38 950 410 530 1124 1022.4 1.6 1069.8 40-28.6 53.8 978
40 1000 410 550 1175 1079.5 1.6 1120.6 44-28.6 55.6 1029
42 1050 410 570 1226 1130.3 1.6 1171.4 48-28.6 58.7 1080
44 1100 444 570 1276 1181.1 1.6 1222.2 52-28.6 60.5 1130
48 1200 470 630 1392 1289.1 1.6 1335 44-31.8 65 1232
52 1300 470 630 1494 1390.7 1.6 1436.6 52-31.8 69.9 1334
56 1400 530 710 1600 1492.3 1.6 1543.1 60-31.8 73.2 1436
60 1500 530 710 1726 1600.2 1.6 1662.2 52-34.9 76.2 1538



Class Size Dimensions(mm) B
NPS DN L D G f K Z-φd C A
RF BW
300LB 2 50 108 150 165 91.9 1.6 127 8-19.1 22.4 63 按客户要求
65 112 170 191 104.6 1.6 149.2 8-22.2 25.4 75
3 80 180 180 210 127 1.6 168.3 8-22.2 28.4 91
4 100 190 19 254 157.2 1.6 200.2 8-22.2 31.8 117
5 125 200 200 279 185.7 1.6 235 8-22.2 35.1 144
6 150 210 210 318 215.9 1.6 269.8 12-22.2 36.6 172
8 200 230 230 381 269.7 1.6 330.2 12-25.4 41.1 223
10 250 250 250 445 323.9 1.6 387.4 16-28.6 47.8 278
12 300 270 270 521 381 1.6 450.9 16-31.8 50.8 329
14 350 290 290 584 412.8 1.6 514.4 20-31.8 53.8 362
16 400 310 310 648 469.9 1.6 571.5 20-34.9 57.2 413
18 450 330 330 711 533.4 1.6 628.7 24-34.9 60.5 464
20 500 350 350 775 584.2 1.6 685.8 24-34.9 63.5 516
24 600 390 390 914 692.2 1.6 812.8 24-41.3 69.9 619
26 650 410 410 867 736.6 1.6 803.1 32-34.9 88.9 670
28 700 430 430 921 784.4 1.6 857.3 36-34.9 88.9 721
30 750 450 450 991 844.6 1.6 920.8 36-38.1 93.7 772
32 800 470 470 1054 901.7 1.6 977.9 32-41.3 103.1 825
36 900 510 510 1171 1009.7 1.6 1089.2 32-44.5 103.1 927
38 950 530 530 1222 1060.5 1.6 1140 36-44.5 111.3 978
40 1000 550 550 1273 1114.6 1.6 1190.8 40-44.5 115.8 1029
42 1050 570 570 1334 1168.4 1.6 1244.6 36-47.6 119.1 1080
44 1100 570 570 1384 1219.2 1.6 1295.4 40-47.6 127 1130
48 1200 630 630 1511 1327.2 1.6 1416.1 40-50.8 128.5 1232



Class Size Dimensions(mm) B
NPS DN L D G f K Z-φd C A
RF BW
600LB  2 50 150 150 165 91.9 6.4 127 8-19.1 25.4 63 按客户要求
65 170 170 191 104.6 6.4 149.2 8-22.2 28.4 75
3 80 180 180 210 127 6.4 168.3 8-22.2 31.8 91
4 100 190 190 273 157.2 6.4 215.9 8-25.4 38.1 117
5 125 200 200 330 185.7 6.4 266.8 8-28.6 44.5 144
6 150 210 210 356 215.9 6.4 292.1 12-28.6 47.8 172
8 200 230 230 419 269.7 6.4 349.2 12-31.8 55.6 223
10 250 250 250 508 323.9 6.4 431.8 16-34.9 63.5 278
12 300 270 270 559 381 6.4 489 20-34.9 66.5 329
14 350 290 290 603 412.8 6.4 527.1 20-38.1 69.9 362
16 400 310 310 686 469.9 6.4 603.2 20-41.3 76.2 413
18 450 330 330 743 533.4 6.4 654.1 20-44.5 82.6 464
20 500 350 350 813 584.2 6.4 723.9 24-44.5 88.9 516
24 600 390 390 940 692.2 6.4 838.2 24-50.8 101.6 619
