蜗轮蝶阀

简要描述:蜗轮蝶阀有对夹跟法兰连接俩种/尺寸小,重量轻,可在各种介质管道中作为截断、调节流量的设备,对夹蝶阀用在石油、化工、食品、医药、造纸、水电、船舶、给排水、冶炼、能源等系统管路上,蜗轮对夹式蝶阀可在多种腐蚀性、非腐蚀性的气体、液体、半流体以及固体粉末管和容器上作为调节和截流设备使用。

  • 产品型号:D371,D343H
  • 产品产地:浙江温州
  • 更新时间:2021-04-23
  • 访  问  量:2020

详细介绍

蜗轮蝶阀有对夹跟法兰连接俩种/尺寸小,重量轻,可在各种介质管道中作为截断、调节流量的设备,对夹蝶阀用在石油、化工、食品、医药、造纸、水电、船舶、给排水、冶炼、能源等系统管路上,蜗轮对夹式蝶阀可在多种腐蚀性、非腐蚀性的气体、液体、半流体以及固体粉末管和容器上作为调节和截流设备使用。

蜗轮蝶阀特点:

1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。

2、密封副材料选用不锈钢和NBR耐油橡胶配对,使用寿命长。

3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。

4、蝶板采用框架结构,强度高,过流面积大,流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。

6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

7、本阀结构独特,操作灵活,省力,方便。

密封圈材料:(NR)-20~+85℃ (EPDM)-40~+125℃  (NBR)-20~+82℃      (SI)-70~+150℃ (FPM)-23~+150℃ (CR)0~+80℃  (IIR)-40~+100℃      (PTFE)+10~+150℃

适用介质:淡水、污水、海水、空气、蒸气、食品、药品、各种油类、酸类、碱类、盐类等。 法兰连接尺寸:GB/T172416-98;   GB9115-88

结 构 长 度:GB12221

金属硬密封适用温度  碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
适用介质  水、空气、天然气、油品及弱腐蚀性流体
泄漏率  符合GB/T13927-92标准
驱动方式  蜗轮传动、电动、气动、液动

主要性能参数:
公称压力 PN 1.0/1.6Mpa
适用温度 ≤120℃
适用介质 水、空气、食品、油品
主要零部件 阀体、阀瓣、阀杆、阀座、转轴
主要材料 铸铁、球墨铸铁、碳钢、不锈钢

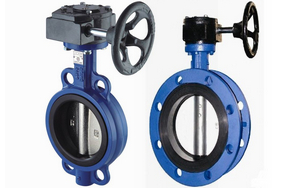

蜗轮蝶阀,法兰式蜗轮蝶阀,对夹式蜗轮蝶阀实物图:

蜗轮蝶阀,法兰式蜗轮蝶阀,对夹式蜗轮蝶阀相关尺寸图:
