明杆闸阀

简要描述:明杆闸阀,RRHX(Z45X,Z41X)明杆弹性座封闸阀是一种新型的产品,引进国外先进的技术经过改造适应于水系统,克服了一般闸阀密封性差,弹性疲乏,易生锈等缺陷。弹性座封闸阀是传统闸阀的换代产品,利用弹性闸板产生微量变形的补偿作用,达到良好的密封效果,该阀具 有开关轻巧,密封可靠,弹性记忆佳及使用寿命长等显著优点,可广泛应用于自来水、污水、建筑、石油、化工、食品、药类、轻纺、电力、船舶、冶金、能源系统 等流体管线上作为调节和截流装置使用。

  • 产品型号:RRHX(Z45X,Z41X)
  • 产品产地:浙江温州
  • 更新时间:2021-04-22
  • 访  问  量:2710

相关新闻

Related Articles

详细介绍

明杆闸阀,RRHX(Z45X,Z41X)明杆弹性座封闸阀是一种新型的产品,引进国外先进的技术经过改造适应于水系统,克服了一般闸阀密封性差,弹性疲乏,易生锈等缺陷。弹性座封闸阀是传统闸阀的换代产品,利用弹性闸板产生微量变形的补偿作用,达到良好的密封效果,该阀具 有开关轻巧,密封可靠,弹性记忆佳及使用寿命长等显著优点,可广泛应用于自来水、污水、建筑、石油、化工、食品、药类、轻纺、电力、船舶、冶金、能源系统 等流体管线上作为调节和截流装置使用。

一、明杆闸阀,RRHX(Z41X)明杆弹性座封闸阀主要技术参数:

● 公称压力:1.0~2.5MPa

● 工作温度:0~80℃

● 法兰标准:GB/T 17241.6 GB9113

● 公称通经:50~400mm

● 适用介质:水、油、气等

● 试验标准:GB13927 AP1598

二、明杆闸阀,RRHX(Z41X)明杆弹性座封闸阀产品特点:

1、平底式阀座,不出现污物堆积,使密封更可靠

2、阀瓣整体包NBR

3、阀门内件采用耐腐蚀不生锈钢和铜合金材料,可用于污水系统适应较恶劣的工作环境

4、体积小,重量轻,便于安装和维修

5、阀杆采用三道O型环密封,大大减少了开关时的磨擦阻力,开关轻巧不漏水

要零部件材质:

名 称

材 质

阀 体

灰 铸 铁、球 墨 铸 铁、铸 钢

闸 板

球 墨 铸 铁 +三 元 乙 丙 或 NBR

中 口 垫

丁 腈 橡 胶、三 元 乙 丙

密 封 圈

NBR

支 架

灰 铸 铁、球 墨 铸 铁、铸 钢

阀 杆

不 锈 钢

螺 栓

不 锈 钢

压 盖

球 墨 铸 铁、铸 钢

阀 杆 螺 母

铜 合 金

手 轮 (传 动 帽)

可 锻 铸 铁

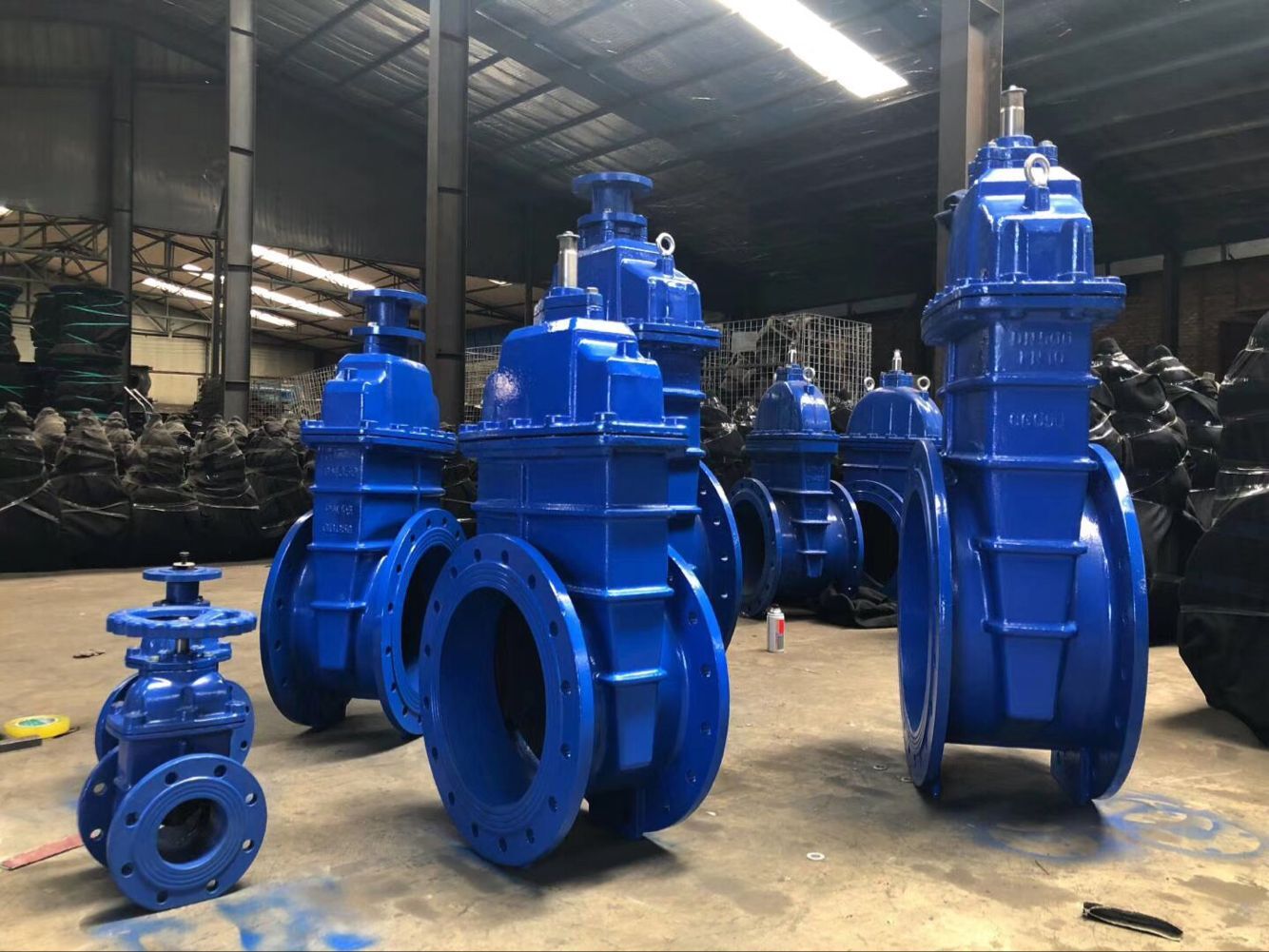

 三、明杆闸阀,RRHX(Z41X)明杆弹性座封闸阀实物图片

四、明杆闸阀,RRHX(Z41X)明杆弹性座封闸阀外形连接尺寸:

DN

50

65

80

100

125

150

200

250

300

350

400

L

178

190

203

229

254

267

292

330

356

381

406

H

322

332

350

420

581

581

736

882

1009

1300

1380

H1

374

398

429

524

721

736

942

1031

1117

1655

1805
