衬氟闸阀

简要描述:衬氟闸阀采用的密封副为FEP或其它材料组合,磨擦系数小,启闭力矩低;填料采用PTFE标准填料,密封性能好,维修更换方便;带有弹性的闸板,可补偿闸板密封与阀座密封面之间楔角偏差,吻合度好,密封效果理想。

  • 产品型号:Z41F46,Z41F3
  • 产品产地:浙江温州
  • 更新时间:2021-04-23
  • 访  问  量:2396

相关新闻

Related Articles

详细介绍

衬氟闸阀采用的密封副为FEP或其它材料组合,磨擦系数小,启闭力矩低;填料采用PTFE标准填料,密封性能好,维修更换方便;带有弹性的闸板,可补偿闸板密封与阀座密封面之间楔角偏差,吻合度好,密封效果理想。

衬氟闸阀结构特点:
1、阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件,全部名衬FEP(F46)等氟塑料;
2、密封副为FPF(F46)/ FEP(F46)或其它材料组合,摩擦系数小,启闭力矩低;
3、填料采用PTFE(F4)标准填料,密封性能好,维护更换方便;
4、带有弹性的闸板,可补偿闸板密封面与阀座密封面之间楔角偏差,吻合度好,密封效果理想;
5、介质可从两侧任意方向通过闸阀,适用于介质方向可能改变的管路上作用启闭装置。

A 产品连接件少,整体钢性好。
B 截流速度快。
C 开度限位机构方便,灵活,精确。
D 体形小巧,外形美观。
E 操作简单,省力,维修方便。
F 流体阻力小,密封面受介质的冲蚀小。
G 介质流向不爱限制,不扰流,不降低压力。

衬氟闸阀零件材料与工况:

1.阀体材质:碳钢、不锈钢。[可选]
2.密封材质:流道全衬四氟。
3.填料: PTFE。
4.阀杆材质:不锈钢304、不锈钢316、不锈钢2cr13。

衬氟闸阀标准规范:
设计制造标准:GB/T 12234
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

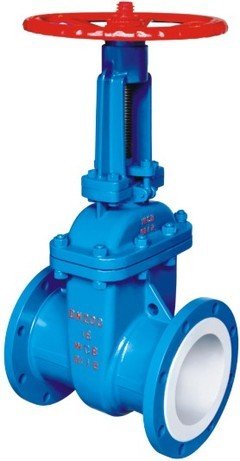

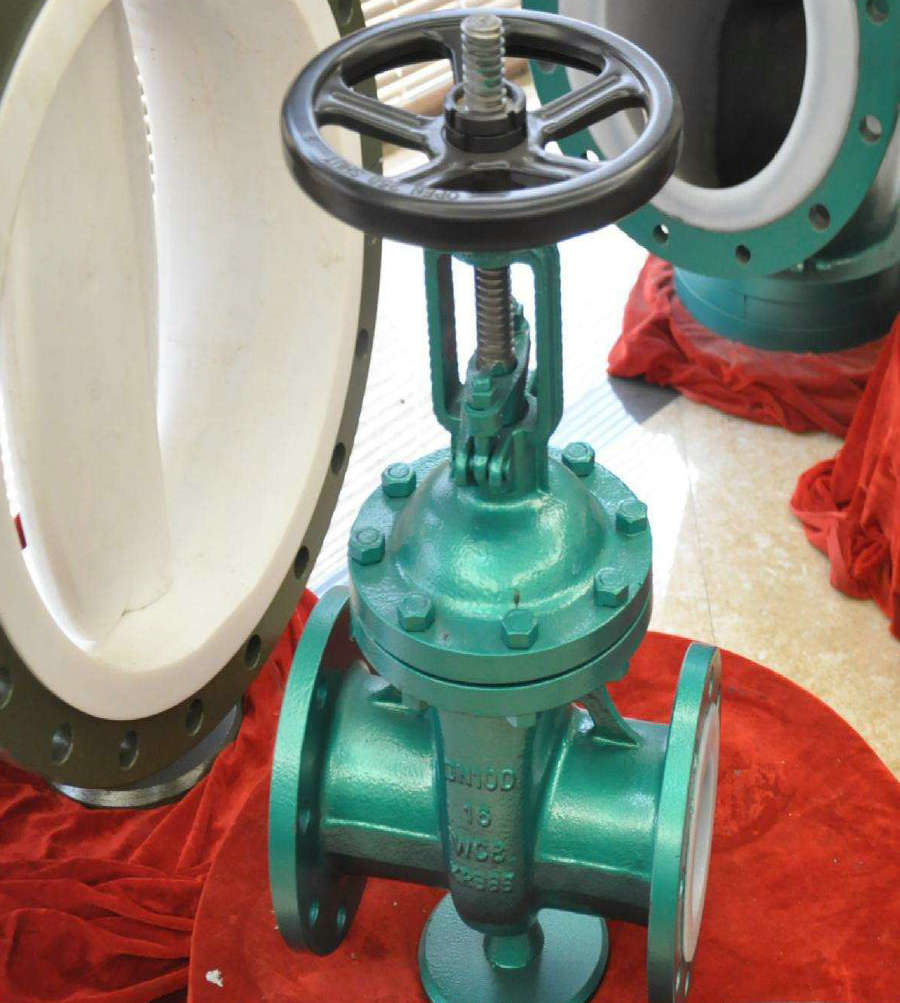

衬氟闸阀,衬四氟闸阀实物图片

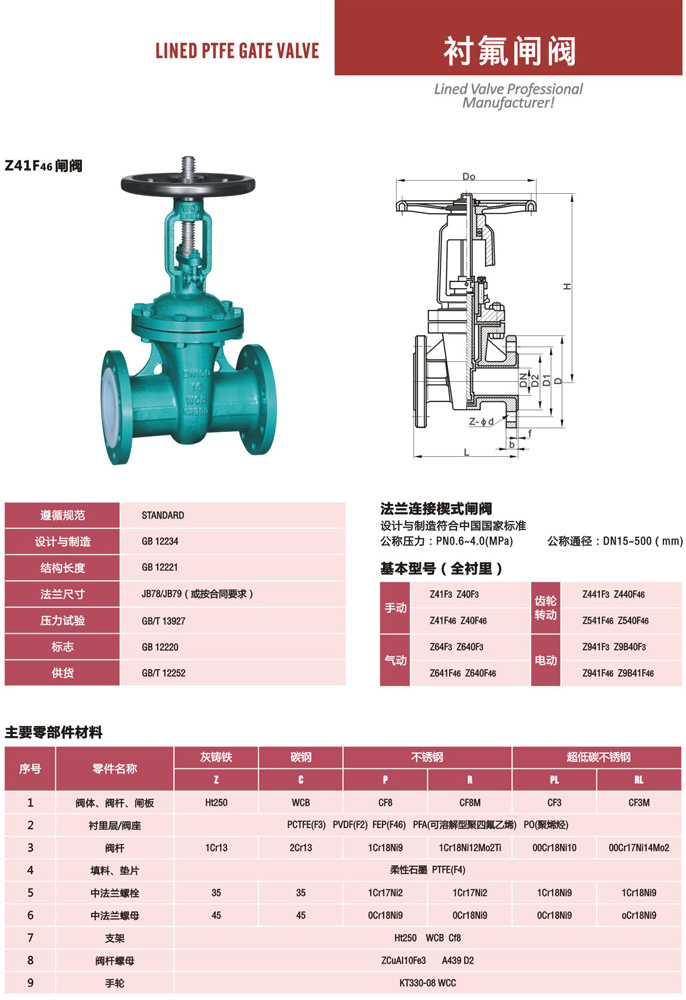

衬氟闸阀,衬四氟闸阀尺寸图片:
