暗杆闸阀

简要描述:暗杆闸阀,RVHX(Z45X)暗杆弹性座封闸阀利用闸板整体包胶产生变形补偿作用,达到良好的密封效果,克服了一半闸阀密封不良、漏水和生锈的现象。可广泛用于自来水\污水、建筑、石油、化工、食品、药类、轻纺、电力 、船舶、冶金、能源系统等体管线上作为调节和截流装置使用。

  • 产品型号:RVHX(Z45X)
  • 产品产地:浙江温州
  • 更新时间:2021-04-22
  • 访  问  量:2062

相关新闻

Related Articles

详细介绍

暗杆闸阀,RVHX(Z45X)暗杆弹性座封闸阀利用闸板整体包胶产生变形补偿作用,达到良好的密封效果,克服了一半闸阀密封不良、漏水和生锈的现象。可广泛用于自来水\污水、建筑、石油、化工、食品、药类、轻纺、电力 、船舶、冶金、能源系统等体管线上作为调节和截流装置使用。
暗杆闸阀,RVHX(Z45X)暗杆弹性座封闸阀其特点:

1.整体包胶:阀门采用整体包胶,其良好的覆着性与精确的几何尺寸,保证密封可靠,寿命长。

2.重量轻:阀门采用球铁制成,重量轻,安装方便。

3.平底阀座:底部采用与水管相同的平底式阀座设计、不容易产生杂物淤积,密封可靠。

4.耐腐蚀性:内腔采用无毒环氧树脂涂装,防止腐蚀和生锈,不但可供生饮,而且可用于污水系统了。

5.三“O”性圈密封:阀杆采用三道“O”形环密封,摩擦阻力小,开关轻巧,不漏水。

主要零部件材料

名称

材料

阀体

灰铸铁、球墨铸铁、铸钢

闸板

球墨铸铁外覆三元乙丙或NBR

内六角螺栓

碳化处理

密封圈

NBR

阀盖

灰铸铁、球墨铸铁、铸钢

阀杆

不锈钢

“O”形密封圈

NBR

止推轴承

锡青铜

螺栓

不锈钢

压盖

球墨铸铁、铸钢

防尘罩

NBR

手轮(传动帽)

铸铁

二、暗杆闸阀,暗杆弹性座封闸阀主要技术参数

公称压力:1.0-1.6MPa工作温度:0~80℃法兰标准:GB/T17241.6GB9113

公称通经:50~600mm适用介质:水、油、气等试验标准:GB13927  AP1598

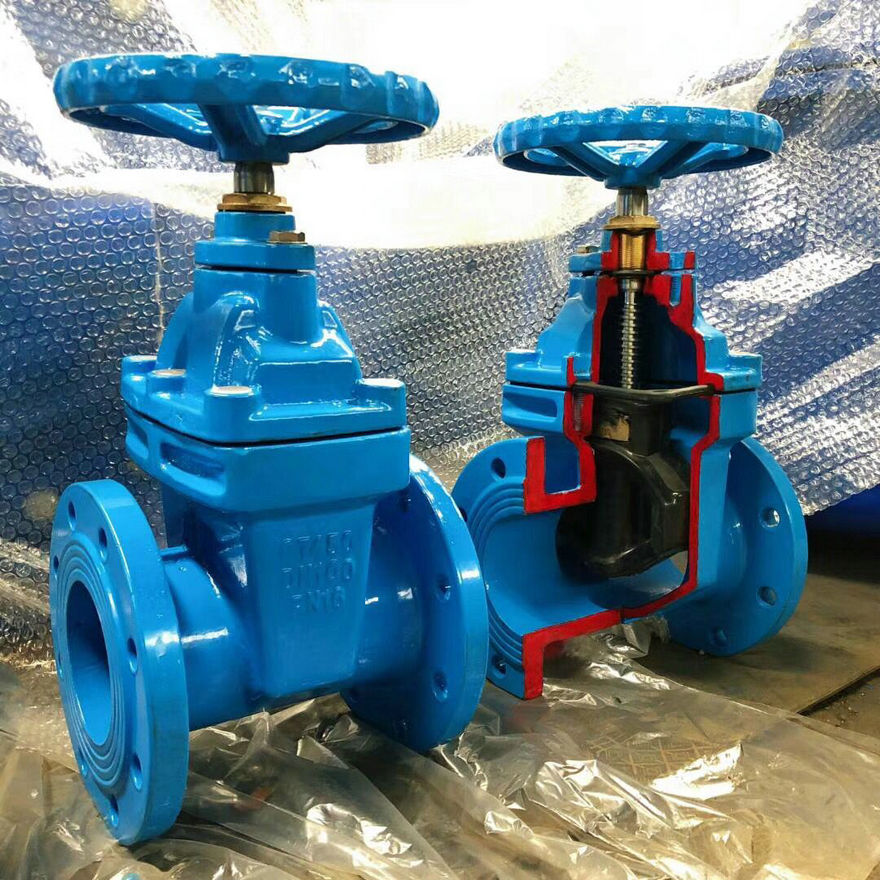

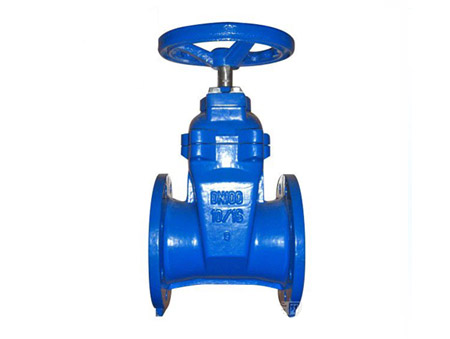

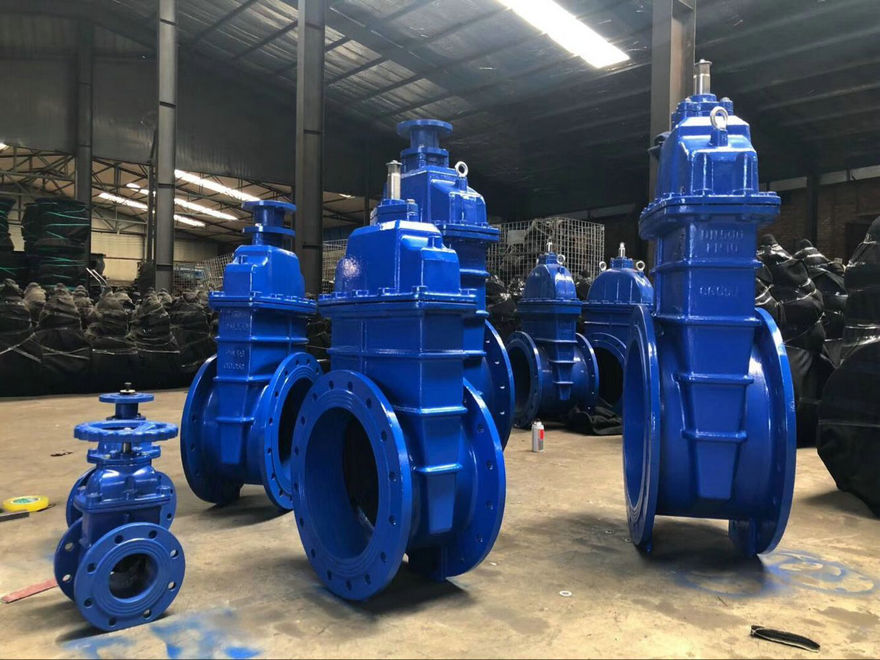

三、暗杆闸阀,暗杆弹性座封闸阀实物图片

四、暗杆闸阀,暗杆弹性座封闸阀主要外形连接尺寸



DN

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L 长度

178

190

203

229

254

267

292

330

356

381

406

432

457

508

H 全关

313

332

372

424

497

562

680

837

948

1010

1220

1280

1480

1665

H1 全开

355

375

415

476

540

600

720

875

990

1050

1245

1310

1560

1750

暗杆闸阀尺寸图:
