穿透式刀闸阀

简要描述:穿透式刀闸阀驱动方式:手动,伞齿轮,气动,电动其原理是闸板上开有一个通径大小的圆口,通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。

  • 产品型号:PCZ73,PCZ673,PCZ973,PCZ573,QCZ73x
  • 产品产地:浙江温州
  • 更新时间:2021-04-22
  • 访  问  量:1126

相关新闻

Related Articles

详细介绍

穿透式刀闸阀驱动方式:手动,伞齿轮,气动,电动其原理是闸板上开有一个通径大小的圆口,通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。此阀门的优点在于阀体通径无凹槽,介质不会卡阻堵塞,并且具有全通径流通特性,适合粉体颗粒介质的管道中使用。其密封结构可以分软密封、硬密封结构。穿透式刀闸阀是具有精密构造,工艺性好,结构紧凑等特点,密封阀座为活动结构设计,有防磨损和自动补偿功能,因而寿命更长。在关闭和开启过程中阀座跟闸板一直紧贴运动,使得阀门启闭力稳定,并且具有切断介质等特点。配置手轮可以很直接操作手轮来启闭阀门。



穿透式刀闸阀产品特点
1、阀门采用整体式设计,,流体阻力小,操作灵活方便。
2、穿透式刀闸阀螺杆传动采用双平面轴承设计,使得传动摩擦力大大减少,从而阀门开启轻便顺畅。
3、刀闸阀密封座采用可动式密封,且采用O形圈预紧提供预紧力使密封座紧贴阀瓣,泄露量大大减少,对在长期使用中密封副的磨损有自动补偿功能提高了使用寿命。
4、固定导向爪,无凹槽设计,不易引起介质积存或卡阻。
5、阀座可根据介质和工况的需要,选择金属硬密封或软密封:闸板采用表面镀铬或离子氮化处理,使闸板更耐磨,密封面使用寿命更长;软密封可选PTFE阀座或增强PTFE阀座或三元乙丙、丁晴橡胶,密封性好,耐腐蚀。
6、介质适应范围广:良好的密封性能和经济实用性强,操作可手动、气动、电动,实用范围非常广。
穿透式刀闸阀设计标准

法兰标准
GB/T 9113.1-2000
JB/T 79.1-1994
HG 20592-2009
ASME B 16.5 EN 10920-1:2001
强度及密封试验标准
JB/T 9092 -1999
硬度密封等级
MSS SP 81-2001 40ml/inch

压力-温度额定值
GB/T 12224 -2007
ASME B16.34 -2003
ISO 7005-1
结构长度标准
MSS SP 81-2001
GB/T 12221-2005 J16


穿透式刀闸阀介绍
穿透式刀闸阀是闸阀的一种,是直行程切断阀门,刀闸阀的阀板头部有斜刃口,对介质具有一定的切断作用,适合用于含纤维及固体颗粒介质及污水处理系统中,可佩手动,气动,电动执行器,广泛使用于造纸,采矿,化工,污水处理等过程自控系统中。

 连接形式: 对夹法兰
设计标准: JB/T8691-2013
法兰标准: GB/T9113.1-2010
结构长度: GB/T15188.2-94 chart6-7
检验标准: GB/T13927-2008
开关形式: 手轮,涡轮,气动,电装,液动,电液动,链轮盘
阀体材质: WCB,CF8,CF8M
闸板材质: F55, F53,2205, SS310, SS316L,SS316, SS304
密封材质: NBR, EPDM,PTFE,FKM
填料: 芳纶,高水基,四氟,橡胶,石墨
适用介质: 适用于泥浆、城市污水处理、糖厂、粉体、造纸、医药、 化工、食品等领域

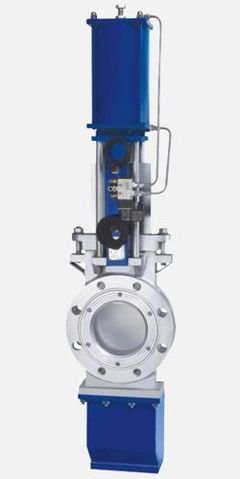

穿透式刀闸阀_(气动,电动,伞齿轮)穿透式刀闸阀实物图
