电动刀闸阀

简要描述:电动刀闸阀特点及优点:电动刀型闸阀配有电动装置,使阀板作上下直线运动,实现远程控制阀门的打开或关闭主要由左、右阀体、密封有金属对金属硬密封,金属对聚胺脂,带增强的PTFE软密封、闸板、钢螺母、阀杆、支架、电动装置等件组成。

  • 产品型号:PZ973,PZ943
  • 产品产地:浙江温州
  • 更新时间:2021-04-22
  • 访  问  量:1828

相关新闻

Related Articles

详细介绍

电动刀闸阀产品特点
1、阀门采用整体式设计,,流体阻力小,操作灵活方便。
2、电动刀闸阀螺杆传动采用双平面轴承设计,使得传动摩擦力大大减少,从而阀门开启轻便顺畅。
3、刀闸阀密封座采用可动式密封,且采用O形圈预紧提供预紧力使密封座紧贴阀瓣,泄露量大大减少,对在长期使用中密封副的磨损有自动补偿功能提高了使用寿命。
4、固定导向爪,无凹槽设计,不易引起介质积存或卡阻。
5、阀座可根据介质和工况的需要,选择金属硬密封或软密封:闸板采用表面镀铬或离子氮化处理,使闸板更耐磨,密封面使用寿命更长;软密封可选PTFE阀座或增强PTFE阀座或三元乙丙、NBR,密封性好,耐腐蚀。
6、介质适应范围广:良好的密封性能和经济实用性强,操作可手动、气动、电动,实用范围非常广。

电动刀闸阀特点及优点:电动刀型闸阀配有电动装置,使阀板作上下直线运动,实现远程控制阀门的打开或关闭主要由左、右阀体、密封有金属对金属硬密封,金属对聚胺脂,带增强的PTFE软密封、闸板、钢螺母、阀杆、支架、电动装置等件组成。

电动刀闸阀电动装置参数

电源:AC380V、50HZ。
标准型:标准型产品具有防尘、防雨水的外壳 保护能力、保护等级IP65,可直接用于户外。
防水型:产品具有防尘、防浸水(IP67)的外壳防护等级。
防爆型(EX):防爆等为DⅡBT4/DⅡCT4。
环境温度:-20℃~40℃
可选:配电气控制器

PZ943电动刀型闸阀特点

1、启闭迅速,平衡可靠,自动化程度高。
2、装高度及位置不受限制。
3、用防爆型电动装置,在各种环境中可以正常工作。
4、有手动,万一供电间断,可以手动操作开启或关闭阀门,有效控制介质,防止事故发生。

电动刀闸阀设计标准

法兰标准
GB/T 9113.1-2000
JB/T 79.1-1994
HG 20592-2009
ASME B 16.5 EN 10920-1:2001
强度及密封试验标准
JB/T 9092 -1999
硬度密封等级
MSS SP 81-2001 40ml/inch

压力-温度额定值
GB/T 12224 -2007
ASME B16.34 -2003
ISO 7005-1
结构长度标准
MSS SP 81-2001
GB/T 12221-2005 J16


规格

尺寸范围:

 DN50~600mm   NPS 2”-24”  (大口径按需定制)

 最大工作压力:

 DN50~DN250: 10Bar  NPS2~NPS10:150Psi

 DN300~DN450: 7Bar  NPS12~NPS18:90Psi

 DN500~DN600: 4Bar  NPS20~NPS24:60Psi

 使用温度:  -29...+800℃
 密封等级:

 硬密封IV级密封

 软密封VI级密封

 *试压标准参照 MSS SP-81

 阀体材质:

 铸钢, 不锈钢,  特殊材质

 阀芯/阀杆材质:  不锈钢硬化处理, 特殊材质硬化处理
 阀座材质:

 不锈钢硬化处理

 EPDM (120°C) /Viton(200°C)/PTFE(200°C) /NBR(90°C)

 结构长度:   MSS SP-81
 法兰标准:

 GB/T 9113.1, JB/T 79.1, HG 20592, ASME B16.5, EN1092-1

 应用范围:

 制浆造纸,污水处理,食品饮料,化工行业,能源行业,钢铁行业等

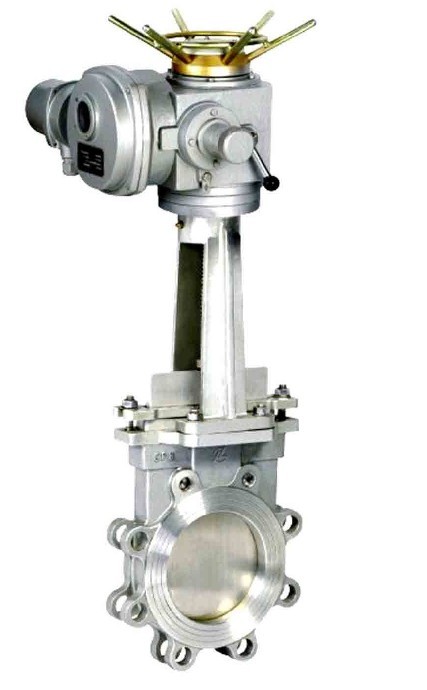

 电动刀闸阀实物图片
