内衬橡胶刀闸阀

简要描述:内衬橡胶刀闸阀 是一种可更换橡胶密封圈的刀闸阀结构,密封原理主要是通过闸板与橡胶密封圈的紧靠,从而达到密封效果,此结构主要特点在于,橡胶密封圈是封套在阀座上的阶梯凹槽内,密封圈由金属压套反锁,使得密封圈与闸板开关密封过程中不会脱落,并且密封圈坏了,可以取下金属压套随意更换橡胶密封圈。使得阀门使用效率大大提高。是一种经济有效的高性能产品。

  • 产品型号:QBZ73X
  • 产品产地:浙江温州
  • 更新时间:2021-04-22
  • 访  问  量:2011

相关新闻

Related Articles

详细介绍

内衬橡胶刀闸阀
是一种可更换橡胶密封圈的刀闸阀结构,密封原理主要是通过闸板与橡胶密封圈的紧靠,从而达到密封效果,此结构主要特点在于,橡胶密封圈是封套在阀座上的阶梯凹槽内,密封圈由金属压套反锁,使得密封圈与闸板开关密封过程中不会脱落,并且密封圈坏了,可以取下金属压套随意更换橡胶密封圈。使得阀门使用效率大大提高。是一种经济有效的高性能产品。


内衬橡胶刀闸阀产品型号:QBZ73X-10C
公称通径范围:DN50-DN1200
公称压力范围:1.0MPa-1.6MPa
材质:铸钢、不锈钢

闸板材质:2Cr13、201、304、316、316L
连接形式:对夹式,法兰
阀座密封圈:NBR橡胶、三元乙丙橡胶、氟橡胶
填料密封:石墨盘根,四氟盘根
适用介质:污水、粉体颗粒、纸浆、矿浆糖厂

内衬橡胶刀闸阀设计标准

压力-温度额定值
GB/T 12224 -2007
ASME B16.34 -2003
ISO 7005-1
结构长度标准
MSS SP 81-2001
GB/T 12221-2005 J16

法兰标准
GB/T 9113.1-2000
JB/T 79.1-1994
HG 20592-2009
ASME B 16.5 EN 10920-1:2001
强度及密封试验标准
JB/T 9092 -1999
硬度密封等级
MSS SP 81-2001 40ml/inch

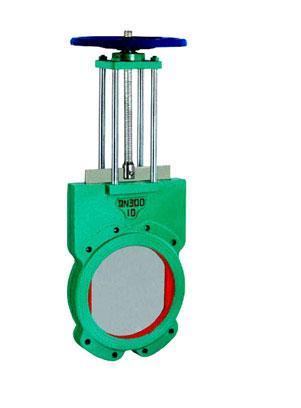

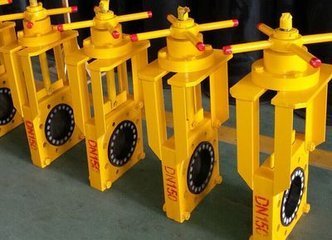

内衬橡胶刀闸阀实物图片
