水上式底阀

简要描述：每台水泵要安装一只底阀，底阀通常安装于水面以下，而水上式底阀则安装于水面以上，它是老式底阀的更新换代产品，是理想的引水设备而且亦可取代真空泵及抽真空装置。该底阀设计合理，制造工艺先进，安装、使用、检修方便。并具有摩擦阻力小，

产品型号：SSDF-I水上式底阀
产品产地：浙江
更新时间：2023-04-04
访问量：13097

产品分类

相关新闻

详细介绍

水上式底阀概述
　　每台水泵要安装一只底阀，底阀通常安装于水面以下，而水上式底阀则安装于水面以上，它是老式底阀的更新换代产品，是理想的引水设备而且亦可取代真空泵及抽真空装置。该底阀设计合理，制造工艺先进，安装、使用、检修方便。并具有摩擦阻力小，使用寿命长，节能等优点，广泛适用于石化、化工、纺织、印染、冶金、矿山、排灌等行业的水泵配套设施。

水上式底阀特点
1、替代水下式底阀、安装于水面以上水平管与进水管的90°转弯处，亦可代替弯头，其密封性能独特，达到滴水不漏，并设有阻尼装置，对水锤危害有一定的减缓作用。
2、节能效果显著，在正常工作使用时（按千吨/米耗电量）可节能5-7%左右，使用一至两年，所节省电费可收回您为购买此阀的投资费用，其节能效果是一般底阀所不能达到的。
3、使用寿命长、维修方便，该底阀使用寿命在五年以上，大大地降低了生产成本，且在使用期内一般没有什么故障，即使有故障，处理也极为方便、迅速。充分显示了它的优越性。
4、自吸性能可靠，众所周知，老式底阀的密封性能很差，经常会出现停泵后不能出水的问题，而水上式底阀具有独特的密封效果，可以达到滴水不漏，确保下一次起泵的顺利进行，因此在设计过程中，不必考虑因起泵不出水而选用投资很大的水下泵房给水工程方案。
5、本产品连接法兰全部符合GB规定，通用性能好。

水上式底阀使用说明
1、规格：DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN400、DN500、DN600、DN700、DN800等规格。
2、公称压力：0.6MPa
3、安装要求：安装在水泵吸水管的垂直管与水平管的转弯处，安装时应保证其垂直状态。
4、启动：首次启动前向水平管中充满水之后迅即启动，造成吸水管内半真空状态，将水吸入竖直管，以完成泵水过程。吸程过大时需要重复几次充水启动，以后停泵，开泵前不必充水。
5、检修：一般情况下使用不必检修。当需要检修时，只须将水上式底阀上面的阀盖打开，更换橡胶垫即可，检修后仍按首次启泵方法启动。
6、如使用在酸碱浓度较高的流体中，请您选用不锈钢材质的水上式底阀，同时我厂可根据用户要求生产全塑料水上式底阀或316L（钼尔钛）材质的水上式底阀。

水上式底阀尺寸：

公称通径DN(mm)	D		D1		A	B
公称通径DN(mm)	0.6MPa	1.0MPa	0.6MPa	1.0MPa	A	B
50	140	160	110	125	110	95
65	160	180	130	145	125	105
80	185	195	150	160	135	125
100	205	215	170	180	160	125
150	260	280	225	240	205	145
200	315	335	280	295	220	185
250	370	390	335	350	260	205
300	435	440	395	400	280	245
350	485	500	445	460	305	270
400	535	565	495	515	335	310
450	590	615	550	565	360	360
500	640	670	600	620	390	390
600	755	780	705	725	500	460

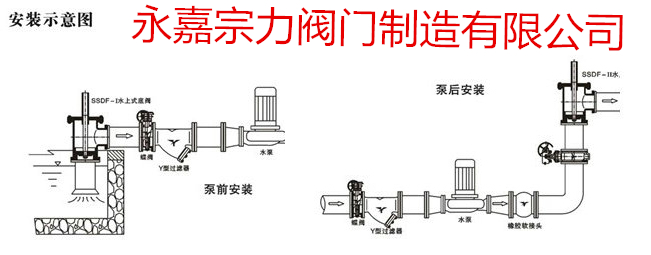

水上式底阀安装示意图：

水上式底阀

SSDF-I水上底阀：该底阀是水上式底阀的更新换代产品，作底阀时可安装在进水管露在水面上立管的转弯处。作止回阀用时，可代替弯头装在泵出口的90°转弯处。本底阀摩擦阻力小，安装简单，维修方便，可在水上安装维修，其密封性能好，可达到滴水不漏，即降低了供水运行费用双节能5-7%左右。水上式底阀主要适用石油、化工、纺织、排灌等行业的水泵配套使用。可在泵前用，代替底阀。可在泵后用，代替止回阀。

水上式底阀相关产品：

电动排泥阀

水上式底阀

池底排泥阀

盖阀排泥阀

角式排泥阀

快开排泥阀

三通式排泥阀

手动排泥阀

永嘉上欧阀门制造有限公司生产的排泥阀产品部分实物图欢迎联系：

水上式底阀产品承诺：
上欧阀门一贯奉行诚信为企业的灵魂。本着提供高品质产品，竭诚为用户服务的宗旨的经营原则，公司以满足顾客需要为宗旨，愿意通过自己的努力共同促进双方的合作，为顾客提供优质的产品和优良的服务,上欧实行公开服务承诺。
1上欧所提供的产品从供货之日起，在正常使用情况下，质保期为12-24个月，在质保期内，一律实行:保质、保量、包修、包换等。同时还提供终身免费质询服务。
2.用户在运输、装卸、储存、擅自拆卸产品或养护不当、自然灾害等原因造成产品损坏、使用不当或在保修期外，本公司对产品实行终身技术服务，只收取配件的成本费。
3.用户如发现产品质量问题或服务抱怨，上欧收到用户函电后，根据路程的远近距离，本市城区2小时到达现场，外区域遇重大问题保证在24小时赶到现场并及时给予答复解决，确保用户达到满意。
4.公司承诺质保期满后以合理优惠价格快速地提供保养服务，并应买方要求派技术人员赴买方现场进行技术服务。
5.公司货源充足，品种齐全，配件丰富，应急预案和措施严密，可以及时解决用户临时性的紧急需求。
6.产品使用过程中，用户对产品质量、使用性能、改进意见或其他建设性建议等方面的反馈，上欧会积极采纳并改进，以便进一步提高产品质量，更好地回报用户。
