J744X快开排泥阀

产品型号:

产品产地:浙江

产品简介:J744X液动角式排泥阀主要用于自来水公司各类水池,排除池底泥沙或污物。也可安装在工作介质为水、气、池等工业管道中作截流用,相关产品有J644X气动快开角型、JM744、JM644X气动、液压快开型、H742X液动型、100S角式隔膜型。

J744X快开排泥阀的详细资料:

J744X快开排泥阀概述:

J744X快开排泥阀主要用于自来水公司各类水池,排除池底泥沙或污物。也可安装在工作介质为水、气、池等工业管道中作截流用,相关产品有J644X气动快开角型、JM744、JM644X气动、液压快开型、H742X液动型、100S角式隔膜型。


二、J744X快开排泥阀工作原理及性能:
液动角式排泥阀由液压缸和角式截止阀两大部分组成,液压缸为动力带动阀板升降,使阀体通道开或闭以达到流体通断。液压缸活塞密封件L型皮碗,其密封性能好,经久耐用。皮碗选用吸水革制作,其寿命达两年以上,经用户使用后的反馈信息有多达5年未更换者有之。开启速度快,一般在15秒钟内阀板已全开,阀板与阀体为软密封,关闭后密封性能好,无泄漏,以便维修更换,如配以电磁换回阀指控液压缸,则能实现远控、自控等。若配手动装置,可以4-12台一排安装同时启动关闭,驱动压力取于水厂本身,无需另加设备,可省人力物力,节约能源。


三、J744X快开排泥阀主要技术参数:
      1.阀门公称压力:1.0Mpa
    2.阀体密封压力:1.1Mpa
    3. 液压缸工作压力:0.15-0.3 Mpa 、0.3-1.0MPa
    4. 液压缸工作介质:清水、气、油
    5.介质温度:常温
    注:如有特殊要求(订货时注明)


四、J744X快开排泥阀主要零部件材料:





J744X/J644X角式快开型密封皮碗
阀杆
阀板
缸盖
液压缸
阀体
耐磨丁腈橡胶
不锈钢
HT200
HT200
HT200
HT200




、J744X快开排泥阀结构图


快开排泥阀


六、J744X快开排泥阀主要外形尺寸:





公称通径(mm)|尺寸(mm)|型号
J744X-10、J644X-10
接管螺纹G
快开角式型阀杆材料

H
L1
L2
D
D1
z-Φd
80
480
135
125
195
160
4-18
1/2'
不锈钢
100
500
145
125
215
180
4-18
1/2'
不锈钢
150
620
203
140
280
240
8-23
1/2'
不锈钢
200
735
225
185
335
295
8-23
1/2'
不锈钢
250
805
260
205
390
350
12-23
1/2'
不锈钢
300
940
280
245
440
400
12-23
3/4'
不锈钢
350
1100
305
270
500
460
16-23
1'
不锈钢
400
1200
304
310
565
215
16-25
1'
不锈钢

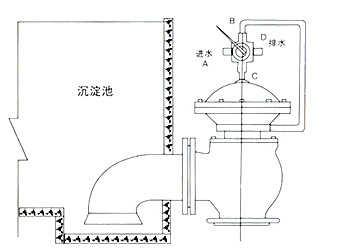

七、J744X快开排泥阀安装示意图:

J744X、J644X快开排泥阀主要分为活塞式和膜片式两种;活塞式具有使用寿命长,开阀速度快,开阀行程大等特点,膜片式具有对泥沙不敏感等特点,快开排泥阀由液压缸和角式截止阀组合而成,液压缸内动力带动瓣升降,使阀体通道开或闭,以达到流体通断。快开排泥阀液压缸的活塞密封件为L型皮碗,其密封性能好,经久耐用。阀瓣与阀座为软密封,密封性能好,无泄露。快开排泥阀采用电动二位四通换向阀或手动二位四通换向阀集中控制,操作方便。



J744X快开排泥阀相关产品:





电动排泥阀 水上式底阀 池底排泥阀 盖阀排泥阀 角式排泥阀 快开排泥阀 三通式排泥阀 手动排泥阀



永嘉宗力阀门制造有限公司生产的排泥阀产品部分实物图欢迎联系:

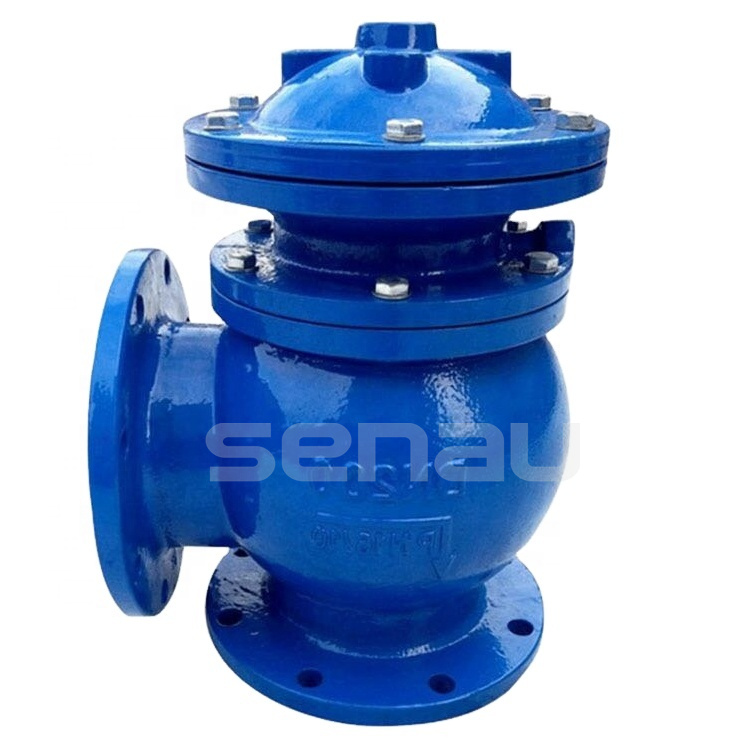

排泥阀

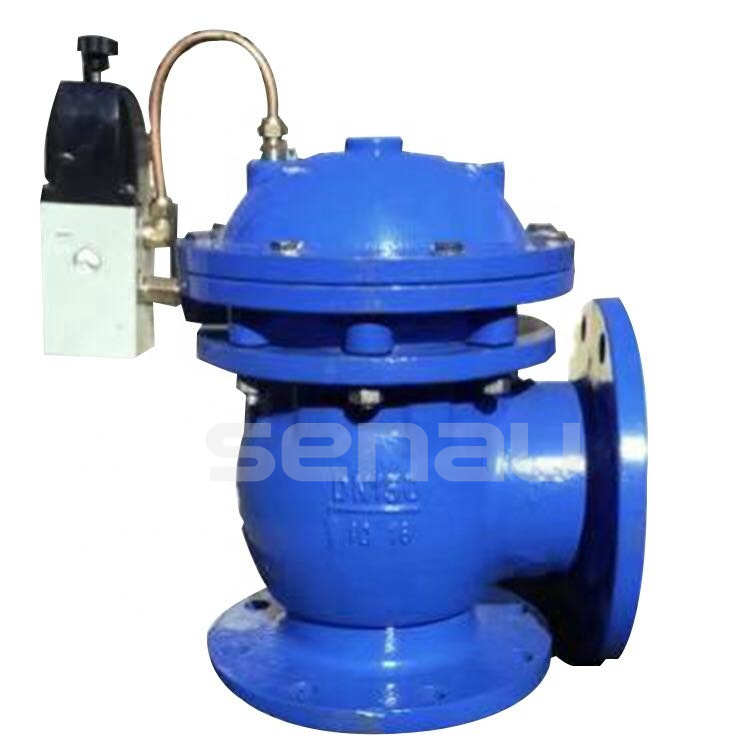

排泥阀专用电磁阀

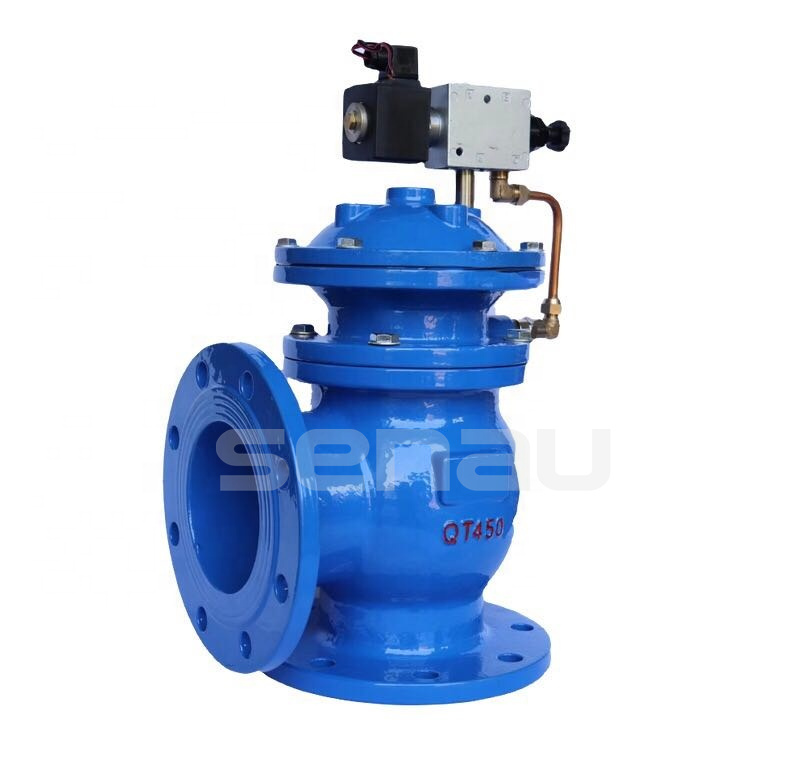

电动排泥阀

J744X快开排泥阀产品承诺:
宗力阀门一贯奉行诚信为企业的灵魂。本着提供高品质产品,竭诚为用户服务的宗旨的经营原则,公司以满足顾客需要为宗旨,愿意通过自己的努力共同促进双方的合作,为顾客提供优质的产品和优良的服务,宗力实行公开服务承诺。
1宗力所提供的产品从供货之日起,在正常使用情况下,质保期为12-24个月,在质保期内,一律实行:保质、保量、包修、包换等。同时还提供终身免费质询服务。
2.用户在运输、装卸、储存、擅自拆卸产品或养护不当、自然灾害等原因造成产品损坏、使用不当或在保修期外,本公司对产品实行终身技术服务,只收取配件的成本费。
3.用户如发现产品质量问题或服务抱怨,宗力收到用户函电后,根据路程的远近距离,本市城区2小时到达现场,外区域遇重大问题保证在24小时赶到现场并及时给予答复解决,确保用户达到满意。
4.公司承诺质保期满后以最合理优惠价格快速地提供保养服务,并应买方要求派技术人员赴买方现场进行技术服务。
5.公司货源充足,品种齐全,配件丰富,应急预案和措施严密,可以及时解决用户临时性的紧急需求。
6.产品使用过程中,用户对产品质量、使用性能、改进意见或其他建设性建议等方面的反馈,宗力会积极采纳并改进,以便进一步提高产品质量,更好地回报用户。

J744X快开排泥阀订货说明:
1.产品选型:如有指定型号标准,请直播销售热线咨询价格,了解详情!
