J744X液动池底排泥阀

简要描述:J744X液动池底排泥阀主要用于自来水公司各类水池,排除池底泥沙或污物。J744X液动池底排泥阀也可安装在工作介质为水、气、池等工业管道中作截流用,相关产品有J644X气动快开角型、JM744、JM644X气动、液压快开型、H742X液动型、100S角式隔膜型。

  • 产品型号:
  • 产品产地:浙江
  • 更新时间:2023-04-04
  • 访  问  量:13354

详细介绍

J744X液动角式排泥阀概述:

J744X液动角式排泥阀主要用于自来水公司各类水池,排除池底泥沙或污物。也可安装在工作介质为水、气、池等工业管道中作截流用,相关产品有J644X气动快开角型、JM744、JM644X气动、液压快开型、H742X液动型、100S角式隔膜型。


二、J744X液动角式排泥阀工作原理及性能:
液动角式排泥阀由液压缸和角式截止阀两大部分组成,液压缸为动力带动阀板升降,使阀体通道开或闭以达到流体通断。液压缸活塞密封件L型皮碗,其密封性能好,经久耐用。皮碗选用吸水革制作,其寿命达两年以上,经用户使用后的反馈信息有多达5年未更换者有之。开启速度快,一般在15秒钟内阀板已全开,阀板与阀体为软密封,关闭后密封性能好,无泄漏,以便维修更换,如配以电磁换回阀指控液压缸,则能实现远控、自控等。若配手动装置,可以4-12台一排安装同时启动关闭,驱动压力取于水厂本身,无需另加设备,可省人力物力,节约能源。


三、J744X液动角式排泥阀主要技术参数:
      1.阀门公称压力:1.0Mpa
    2.阀体密封压力:1.1Mpa
    3. 液压缸工作压力:0.15-0.3 Mpa 、0.3-1.0MPa
    4. 液压缸工作介质:清水、气、油
    5.介质温度:常温
    注:如有特殊要求(订货时注明)


四、J744X液动角式排泥阀主要零部件材料:





J744X/J644X角式快开型密封皮碗
阀杆
阀板
缸盖
液压缸
阀体
耐磨丁腈橡胶
不锈钢
HT200
HT200
HT200
HT200




、J744X液动角式排泥阀结构图



六、J744X液动角式排泥阀主要外形尺寸:





公称通径(mm)|尺寸(mm)|型号
J744X-10、J644X-10
接管螺纹G
快开角式型阀杆材料

H
L1
L2
D
D1
z-Φd
80
480
135
125
195
160
4-18
1/2'
不锈钢
100
500
145
125
215
180
4-18
1/2'
不锈钢
150
620
203
140
280
240
8-23
1/2'
不锈钢
200
735
225
185
335
295
8-23
1/2'
不锈钢
250
805
260
205
390
350
12-23
1/2'
不锈钢
300
940
280
245
440
400
12-23
3/4'
不锈钢
350
1100
305
270
500
460
16-23
1'
不锈钢
400
1200
304
310
565
215
16-25
1'
不锈钢

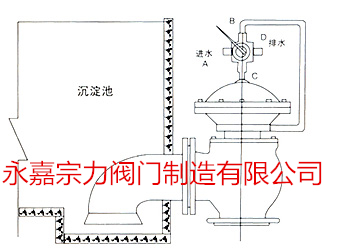

七、J744X液动角式排泥阀安装示意图:

液动角式排泥阀设计合理,使用方便,密封性能好,经久耐用,该阀利用液压缸和角式截止阀两部分组成,液压缸作为动力带动阀板升降,开启一般只需3秒钟;液动角式排泥阀主要用于自来水公司各类水池,排除池底泥沙或污物;也可安装在工作介质为水、气、池等工业管道中作截流用;液动角式排泥阀驱动液可用清水或气,本产品可节省人力物力,有很大的经济效益是理想产品。



J744X液动角式排泥阀相关产品:







电动排泥阀 水上式底阀 池底排泥阀 盖阀排泥阀 角式排泥阀 快开排泥阀 三通式排泥阀 手动排泥阀

永嘉上欧阀门制造有限公司生产的排泥阀产品部分实物图欢迎联系:

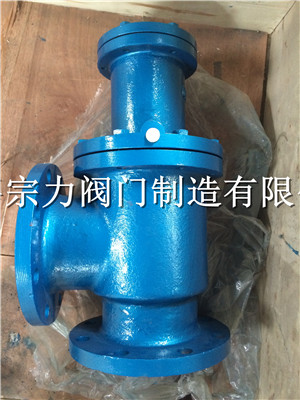

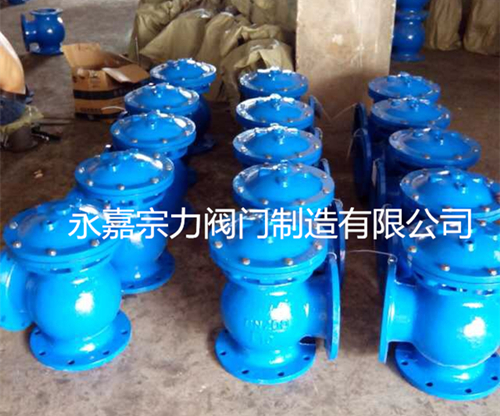

排泥阀

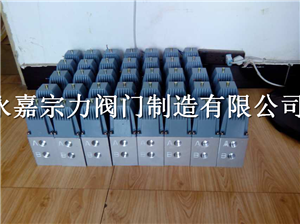

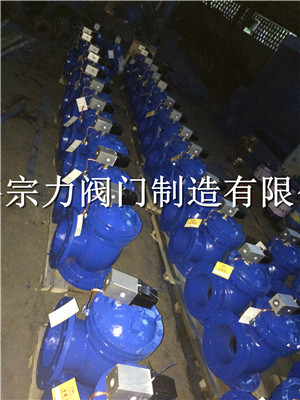

排泥阀专用电磁阀

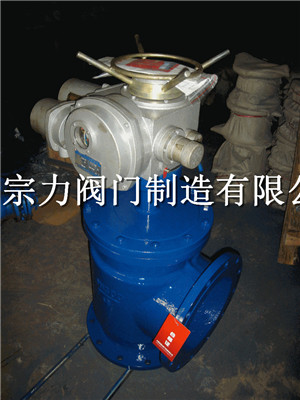

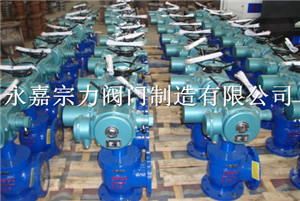

电动排泥阀

J744X液动角式排泥阀产品承诺:
上欧阀门一贯奉行诚信为企业的灵魂。本着提供高品质产品,竭诚为用户服务的宗旨的经营原则,公司以满足顾客需要为宗旨,愿意通过自己的努力共同促进双方的合作,为顾客提供优质的产品和优良的服务,上欧实行公开服务承诺。
1上欧所提供的产品从供货之日起,在正常使用情况下,质保期为12-24个月,在质保期内,一律实行:保质、保量、包修、包换等。同时还提供终身免费质询服务。
2.用户在运输、装卸、储存、擅自拆卸产品或养护不当、自然灾害等原因造成产品损坏、使用不当或在保修期外,本公司对产品实行终身技术服务,只收取配件的成本费。
3.用户如发现产品质量问题或服务抱怨,上欧收到用户函电后,根据路程的远近距离,本市城区2小时到达现场,外区域遇重大问题保证在24小时赶到现场并及时给予答复解决,确保用户达到满意。
4.公司承诺质保期满后以合理优惠价格快速地提供保养服务,并应买方要求派技术人员赴买方现场进行技术服务。
5.公司货源充足,品种齐全,配件丰富,应急预案和措施严密,可以及时解决用户临时性的紧急需求。
6.产品使用过程中,用户对产品质量、使用性能、改进意见或其他建设性建议等方面的反馈,上欧会积极采纳并改进,以便进一步提高产品质量,更好地回报用户。

J744X液动角式排泥阀订货说明:
1.产品选型:如有指定型号标准,请直播销售热线咨询价格,了解详情!
