电动Y型疏水阀

简要描述：ZDLSY电动疏水阀是用于蒸汽管网及设备中，能自动排出凝结水、空气及其它不凝结气体，并阻水蒸汽泄漏的阀门。当使用和利用蒸汽的设备只需要蒸汽，在这种设备内肯定会产生凝结水，凝结水则成为有害的流体，同时还混入了空气和其他不可凝气

产品型号：ZDLSY
产品产地：浙江
更新时间：2023-04-04
访问量：11612

产品咨询联系我们

产品分类

相关新闻

详细分析电动疏水阀的内部结构

详细介绍

ZDLSY电动疏水阀产品概述：

ZDLSY型电子式角型疏水阀是本公司根据热电厂设备疏水而专业开发设计生产的新一代蒸汽疏水阀，该产品接近直线的流通设计，减小流阻，二次节流原理，减少冲蚀，提高寿命。阀芯、阀座采用整体硬质合金，关闭内漏≤Vl级，可拆卸中腔密封设计，杜绝外漏，检修方便等特点，还可在易燃，易爆场合使用，根据控制系统或调节仪表的信号，切断或开启阀门，从而实现对被控参数的使用要求。因此它广泛应用于火厂等行业的远程控制。

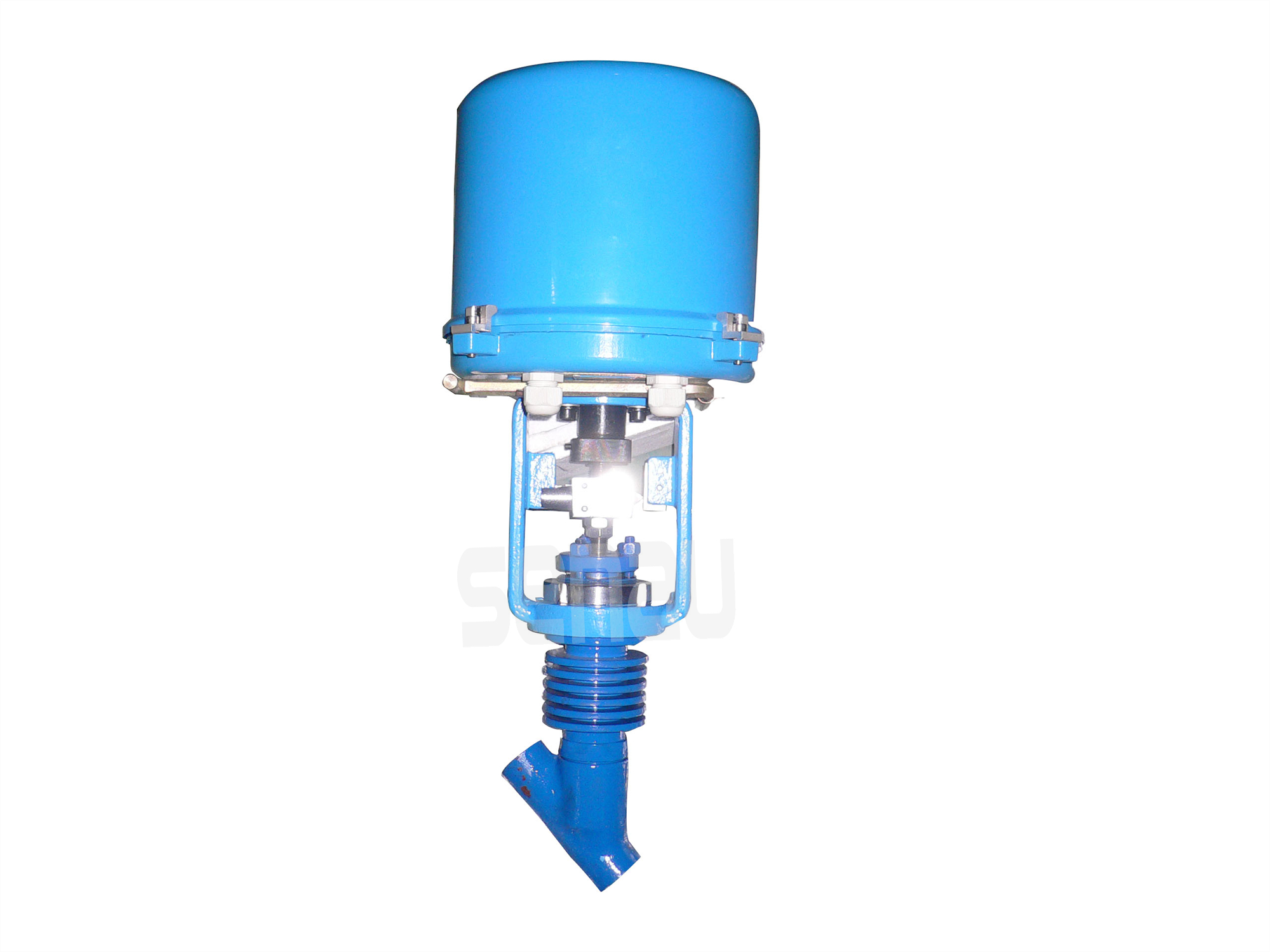

ZDLSY电动疏水阀产品实物图：

电动疏水阀技术参数：

公称通径：1/4"～4"

公称压力：ANSI 150LB～4500LB

适用温度：20℃～610℃

执行机构：气动（可选电动）

泄漏：零泄漏

电动疏水阀的特性：

阀体为锻造Y型、流通阻力小、CV值大。

阀芯上带有节流片、有效保护密封面，延长阀门试用寿命。

阀芯阀座堆焊硬质合金，经过特殊工艺和加工处理，防气蚀，耐冲刷。

阀芯上加工有两道引导环，阀杆受力均匀，动作灵活，不易发生卡塞现象，

阀杆填料全部为美国进口Garlock，化学性和柔韧性好，摩擦小，零外漏，使用寿命长（平均可用4-5年）

开关速度快，一般3-5秒，有效保护系统安全，大大的减少密封面受介质冲刷时间。

阀盖上没有设有散热片，充分散热，保障气动执行机构和电磁阀等附件不会受到高温冲击而失效。

中腔垫片为夹丝高目柔性石墨垫，比一般石墨垫具有更好的密封特性和可靠性

ZDLSY型电子式角型疏水阀主要零件参数

零件名称	材料
阀体	ZG270-600 ZG1Cr18Ni9Ti
阀盖	1Cr19Ni9Ti
阀杆、推杆	1Cr8Ni9Ti
阀芯、阀座	1Cr18Ni9Ti立体上堆焊司太艾合金
填料	编织柔性石墨
垫片	316柔性石墨

注：以上为常用材料，具体牌号以订货合同为准。

ZDLSY电动疏水阀零部件材料与工况：

零件名称	材料
阀体	25+Stellite21	12Cr1MoV+Stellite21	0Cr17Ni12Mo2+Stellite21
阀瓣	25+Stellite21	12Cr1MoV+Stellite21	Stellite21
阀杆	1Cr13	25Cr2Mo1V	0Cr17Ni4Cu4Nb
填料箱	25	12Cr1MoV	0Cr17Ni12Mo2
压板	1Cr13	1Cr13	0Cr17Ni12Mo2
填料	夹不锈钢丝编织柔性石墨	夹不锈钢丝编织柔性石墨	夹不锈钢丝编织柔性石墨
填料垫	1Cr13	1Cr13	0Cr17Ni12Mo2
密封垫	夹316丝高目柔性石墨	夹316丝高目柔性石墨	夹316丝高目柔性石墨

ZDLSY电动疏水阀性能参数：

阀体类型：Y型45°角

阀体材质：A105、12Cr1MoV、F22、F91、F92、F316

阀盖：基本型、散热型

整体型：整体堆焊式阀座

内件：

内件更换式：阀座、阀瓣、阀盖快速更换，维护性能好，半小时内实现内件更新。

填料：夹不锈钢丝柔性石墨

流量特性：快开

两种执行器机构供选择：电动执行机构（可选气动多弹簧及单弹簧薄膜式执行机构，顶装和侧装两种手轮供选择）活塞式执行机构

电动疏水阀附件：可根据用户要求选择附件

电动疏水阀

ZDLSY型电动疏水阀是本公司根据热电厂设备蒸汽疏水而专业开发设计生产的新一代蒸汽疏水阀，该产品具有体积精小、重量轻、阀容量大、开关灵敏，阀芯、阀座采用哈氏合金堆焊，关闭无内漏、抗高压差等特点，还可在易燃，易爆场合使用，根据控制系统或调节仪表的信号，切断或开启阀门，从而实现对被控参数的使用要求。因此它广泛应用于火电厂等行业的远程控制。

本型产品由正作用和反作用之分，其公称通径等级DN(mm)由20～100mm；公称压力等级PN由150lb(2.0MPa),300lb(5.0MPa),600lb(10 MPa),900lb(15 MPa)等多个等级之分；信号范围4～20(mA)；泄漏量几乎近似于0泄漏，该产品的有多种规格可供选择。

要零件常用材料

阀体：ZG270-500 ZG1Cr18Ni9Ti

阀芯、阀座：在1Cr18Ni9Ti主体上堆焊司太莱合金

阀杆、推杆：1Cr18Ni9Ti

阀盖： 45# 1Cr18Ni9Ti

垫片：夹316丝高目柔性石墨

填料：编织柔性石墨

注：特殊要求可提供其他材料；以上为常用材料，具体牌号以订货合同为准。

注：本系列调节阀采用模块化设计，可采用不同组合、配用各种附件。

规格及技术参数

公称通径DN(mm)	20	25	32	40	50	65	80	100
流量系数	5	8	12	17	29	43	70	110
额定行程(mm)	16			25		40
膜片有效面积Ae(cm²)	280			400		600
公称压力PN	150lb(2.0MPa),300lb(5.0 MPa),600lb(10 MPa),900lb(15 MPa)
工作温度t(℃)	-20～425℃
信号范围(KPa)	20～100 40～200
气源压力(MPa)	0.14～0.40
允许泄漏量(1/R)	近似于0泄漏
接管螺纹	M10×1
