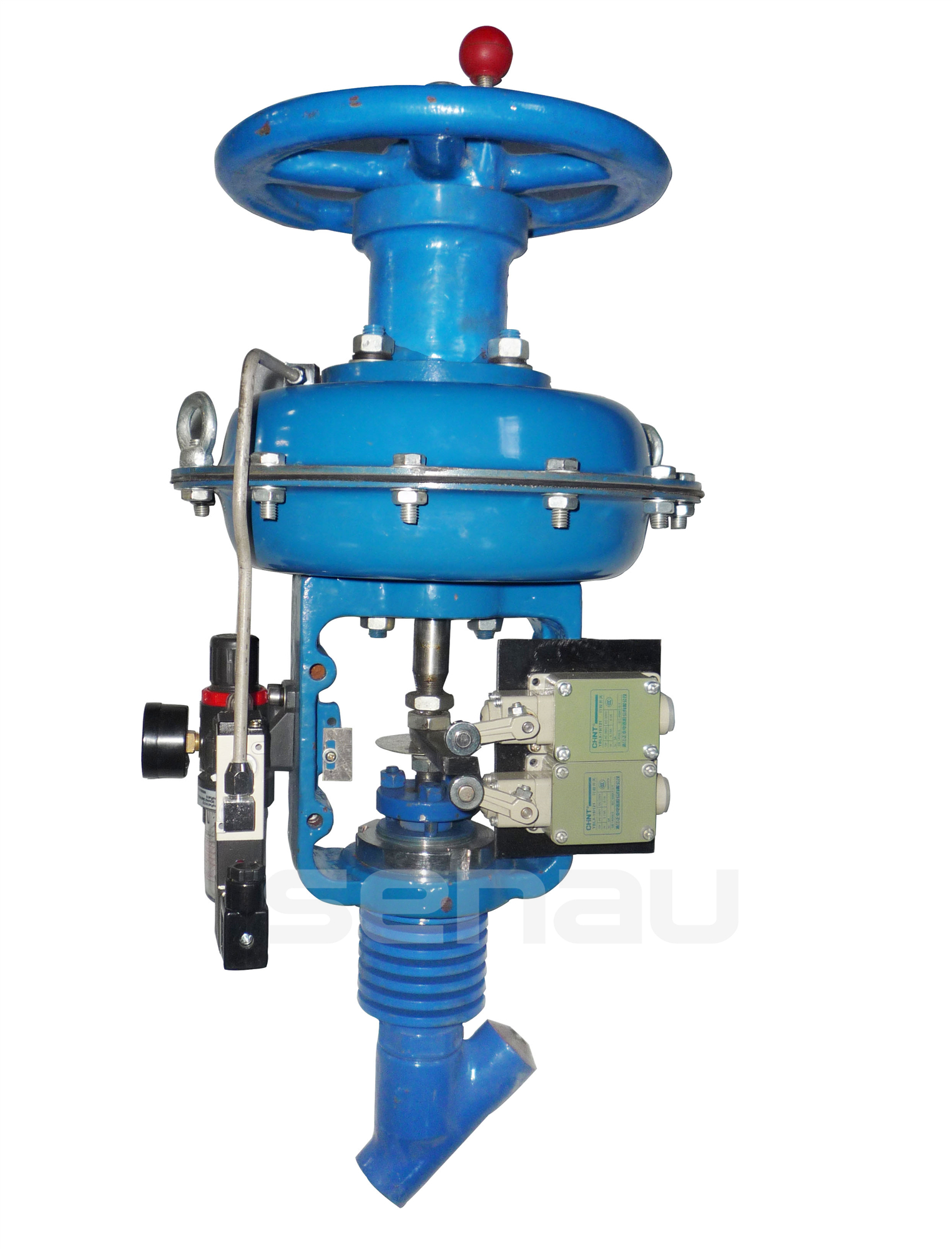

ZMQSY气动疏水阀产品概述：

ZMQSY气动疏水阀是用于蒸汽管网及设备中，能自动排出凝结水、空气及其它不凝结气体，并阻水蒸汽泄漏的阀门。当使用和利用蒸汽的设备只需要蒸汽，在这种设备内肯定会产生凝结水，凝结水则成为有害的流体，同时还混入了空气和其他不可凝气体，成为引起设备产生故障和降低性能的原因。在这种情况下，重要的功能有以下三个方面：(1)能迅速排除产生的凝结水。(2)防止蒸汽泄漏。(3)排除空气及其他不可凝气体。

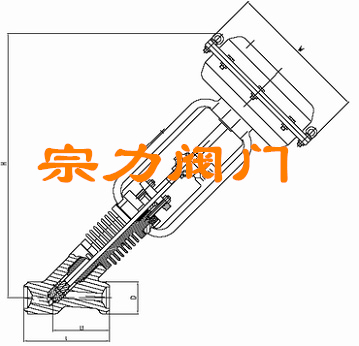

Y型气动疏水阀外形尺寸图：

Y型气动疏水阀技术参数：

公称通径：1/4"～4"

公称压力：ANSI 150LB～4500LB

适用温度：20℃～610℃

执行机构：气动（可选电动）

泄漏：零泄漏

气动Y型疏水阀的特性：

阀体为锻造Y型、流通阻力小、CV值大。

阀芯上带有节流片、有效保护密封面，延长阀门试用寿命。

阀芯阀座堆焊硬质合金，经过特殊工艺和加工处理，防气蚀，耐冲刷。

阀芯上加工有两道引导环，阀杆受力均匀，动作灵活，不易发生卡塞现象，

阀杆填料全部为美国进口Garlock，化学性和柔韧性好，摩擦小，零外漏，使用寿命长（平均可用4-5年）

开关速度快，一般3-5秒，有效保护系统安全，大大的减少密封面受介质冲刷时间。

阀盖上没有设有散热片，充分散热，保障气动执行机构和电磁阀等附件不会受到高温冲击而失效。

中腔垫片为夹丝高目柔性石墨垫，比一般石墨垫具有更好的密封特性和可靠性

ZMQSY气动疏水阀结构特点：

本品特别适用于火电站系统中（火电站系统中主蒸汽系统疏水），作为接通或截断介质使用。上部由阀盖和填料箱组成，利于快速拆装以及在原地维修。倾斜阀杆的构造和佳的流道形状设计使介质近于直线的方式，阀门具有佳的Cv值，产生比其它形式阀门更低的压降。阀门本体上以特殊工艺堆焊硬质合金密封面（密封面表面经过整体硬化处理），结构更紧凑。锥形密封面设计使较小的轴向力就可密封，能提供可靠的密封和长久的使用寿命。

（1）、本产品采用阀体中腔导向的阀瓣具有上下两个导引环，阀瓣的顶部和底部同时导向，构成全程在阀体中腔导向的活塞式阀瓣，可以消除因各种受力不当产生的卡死，表面擦伤，阀杆弯曲，阀瓣振颤等现象。阀瓣底部的导引环将90%的流体以接近直线的方式通过，有效地消除所有侧面冲击引起的不良反应。这些特点使该阀门很适用于电站蒸汽快速“排放”和“疏水”系统。阀瓣密封面堆焊硬质合金，该合金具有极佳的机械特性，耐磨损，耐冲蚀，可保持阀门长久的使用寿命。阀杆填料采用进口的特种填料，能起到佳的防漏效果，并且经久耐用，拆装方便。填料箱与阀体处的密封采用夹316高目柔性石墨垫，以预定的扭矩进行装配,安全可靠，杜绝外漏。

（2）、产品结构特点：

①、采用气动装置作为执行机构,对阀门的控制精确、安全、有效。

②、填料箱采用特殊结构设计，保证足够的强度和良好的热学特性。

（3）、产品标准规范：

①、设计制造标准：JB/T3595、E101、ANSI B16.34
②、结构长度标准：GB/T 12221-2005
③、对接焊坡口尺寸按ANSI B16.25
④、承接焊尺寸按ANSI B16.34
⑤、承插焊口径范围：1/2″～ 2-1/2″
⑥、对接焊口径范围：1/2″～ 4″
⑦、压力温度等级：GB/T 12224-2005
⑧、试验检验标准：JB/T3595

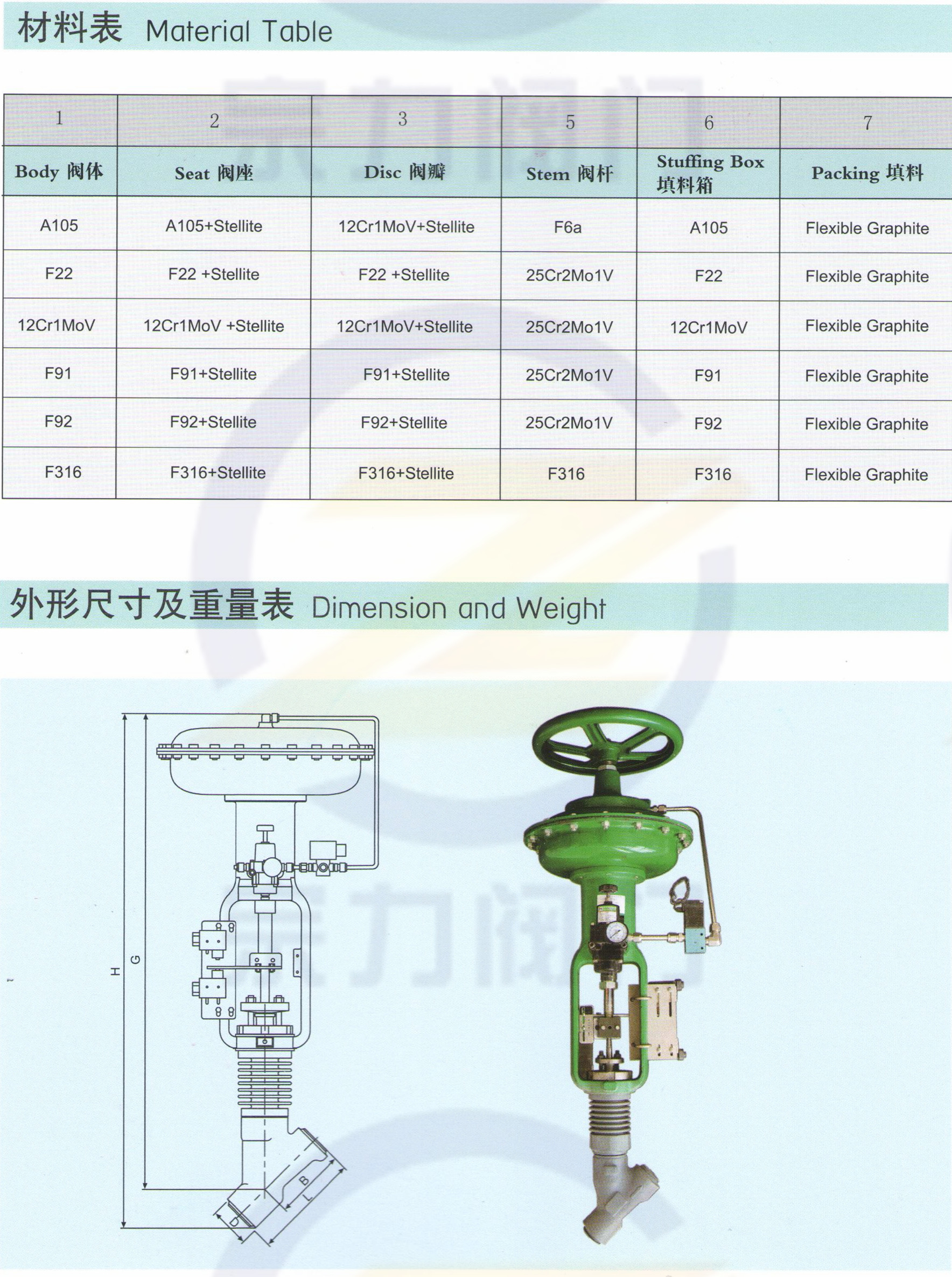

（4）、ZMQSY气动疏水阀零部件材料与工况：

零件名称	材料
阀体	25+Stellite21	12Cr1MoV+Stellite21	0Cr17Ni12Mo2+Stellite21
阀瓣	25+Stellite21	12Cr1MoV+Stellite21	Stellite21
阀杆	1Cr13	25Cr2Mo1V	0Cr17Ni4Cu4Nb
填料箱	25	12Cr1MoV	0Cr17Ni12Mo2
压板	1Cr13	1Cr13	0Cr17Ni12Mo2
填料	夹不锈钢丝编织柔性石墨	夹不锈钢丝编织柔性石墨	夹不锈钢丝编织柔性石墨
填料垫	1Cr13	1Cr13	0Cr17Ni12Mo2
密封垫	夹316丝高目柔性石墨	夹316丝高目柔性石墨	夹316丝高目柔性石墨

（5）、结构图：

气动疏水阀

（6）、主要连接尺寸及重量：

公称通径	300、600、900、 1690LB（相当于P55 100）						2680LB（相当于P55 170）
公称通径	L	L1	D	W	H	G(kg)	L	L1	D	W	H	G(kg)
1/2〃	152	102	58	216	442	27.8	152	102	58	216	386	27.8
3/4〃	152	102	58	216	442	27.8	152	102	58	216	386	27.8
1〃	152	102	58	216	442	27.8	152	102	58	216	386	27.8
1-1/4〃	170	122	81	363	554	46.8	170	122	81	216	469	46.8
1-1/2〃	170	122	81	363	554	46.8	170	122	81	216	469	46.8
2〃	208	155	92	363	600	85	272	180	102	363	622	85
2-1/2〃	272	180	102	406	648	85	325	224	122	406	658	85
3〃	272	180	102	406	648	85	325	224	122	406	658	85
4〃	325	224	122	406	658	102	325	224	122	406	658	112

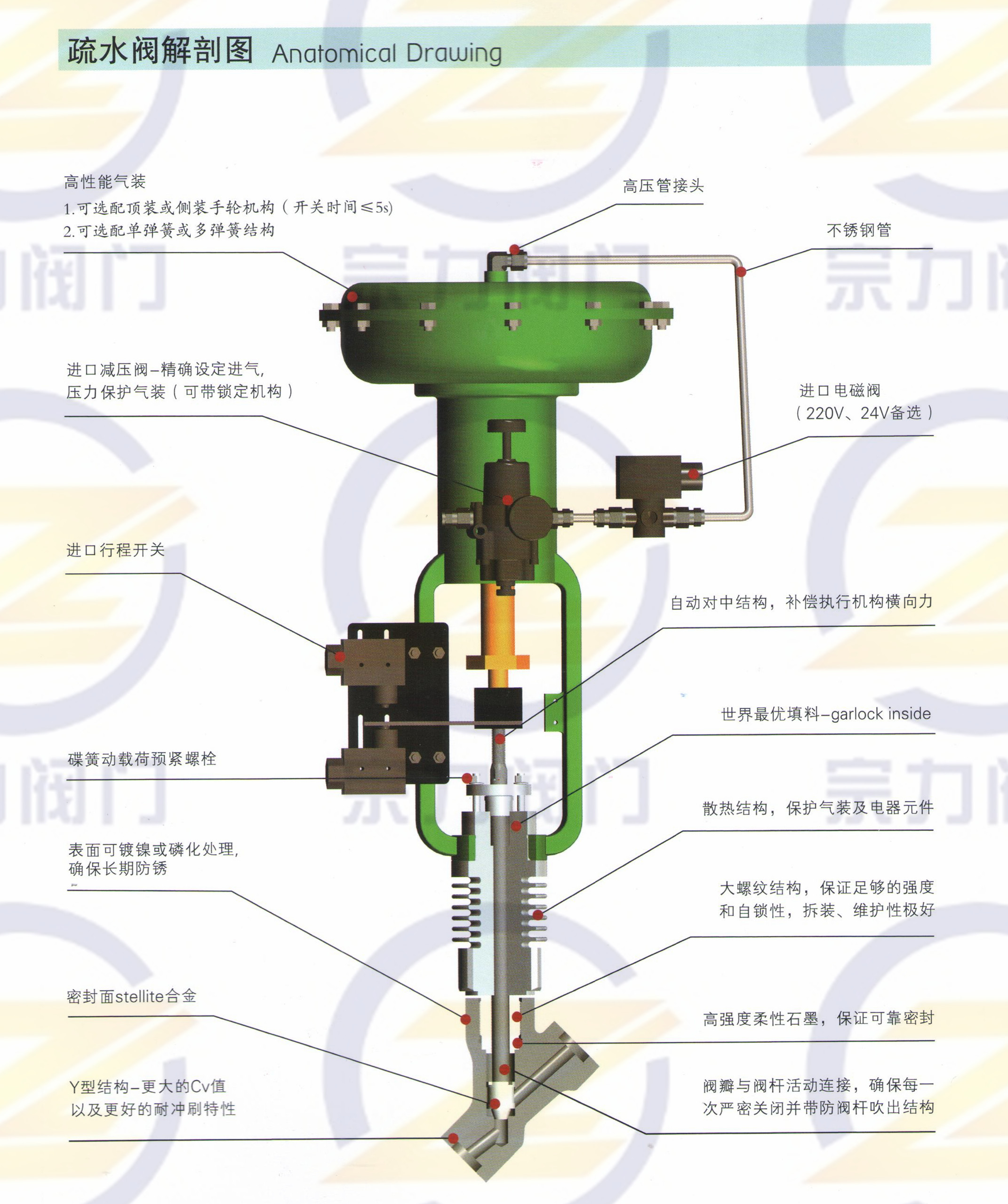

气动Y型疏水阀产品解剖图：

ZMQSY气动Y型疏水阀性能参数：

阀体类型：Y型45°角

阀体材质：A105、12Cr1MoV、F22、F91、F92、F316

阀盖：基本型、散热型

整体型：整体堆焊式阀座

内件：

内件更换式：阀座、阀瓣、阀盖快速更换，维护性能好，半小时内实现内件更新。

填料：夹不锈钢丝柔性石墨

流量特性：快开

两种执行器机构供选择：气动薄膜式执行机构（气动多弹簧及单弹簧薄膜式执行机构，顶装和侧装两种手轮供选择）活塞式执行机构

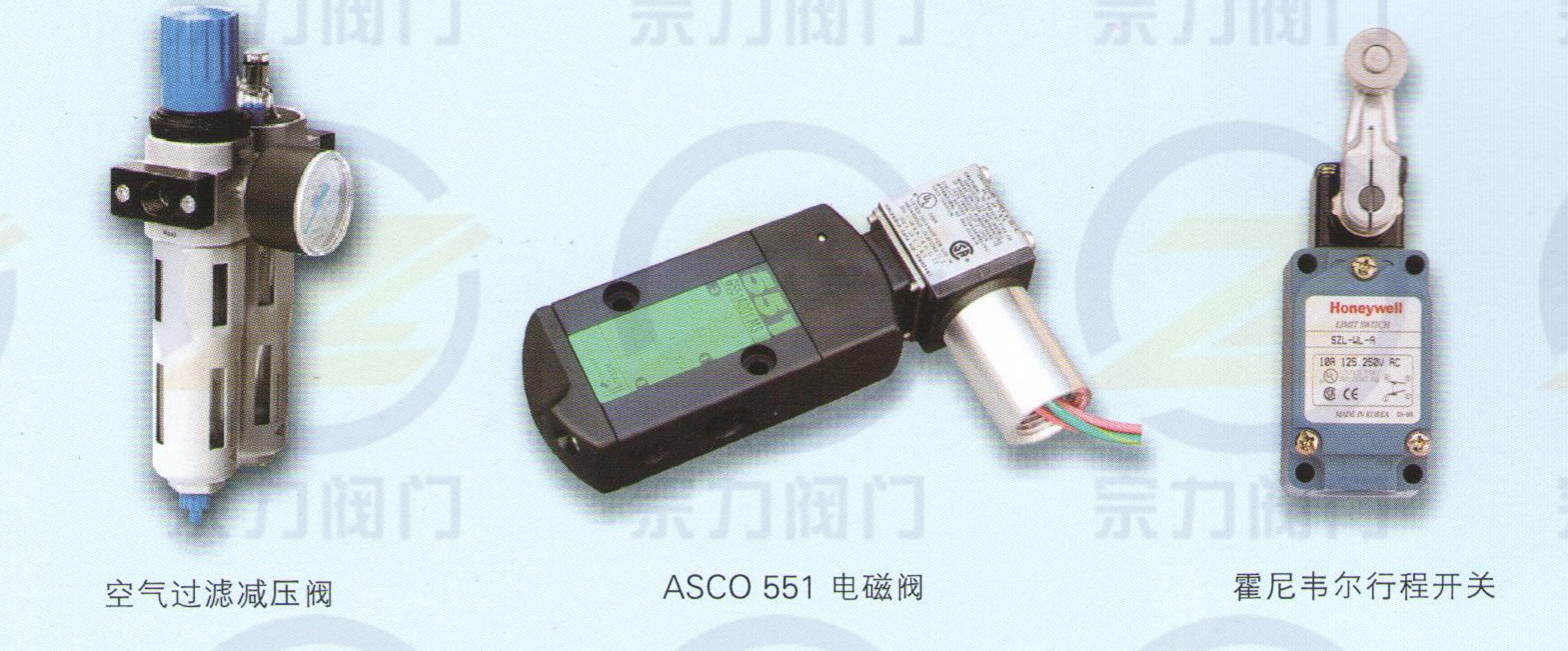

气动疏水阀附件：可根据用户要求选择附件

气动疏水阀应用范围：

气动疏水阀安装在火电机组蒸汽官道上，按其部位可分为：

1：主蒸汽管道疏水阀

2：再热热管道疏水阀

3：冷再热管道疏水阀

4：一段、二段、三段、四段、五段、六段抽汽管道疏水阀及其他

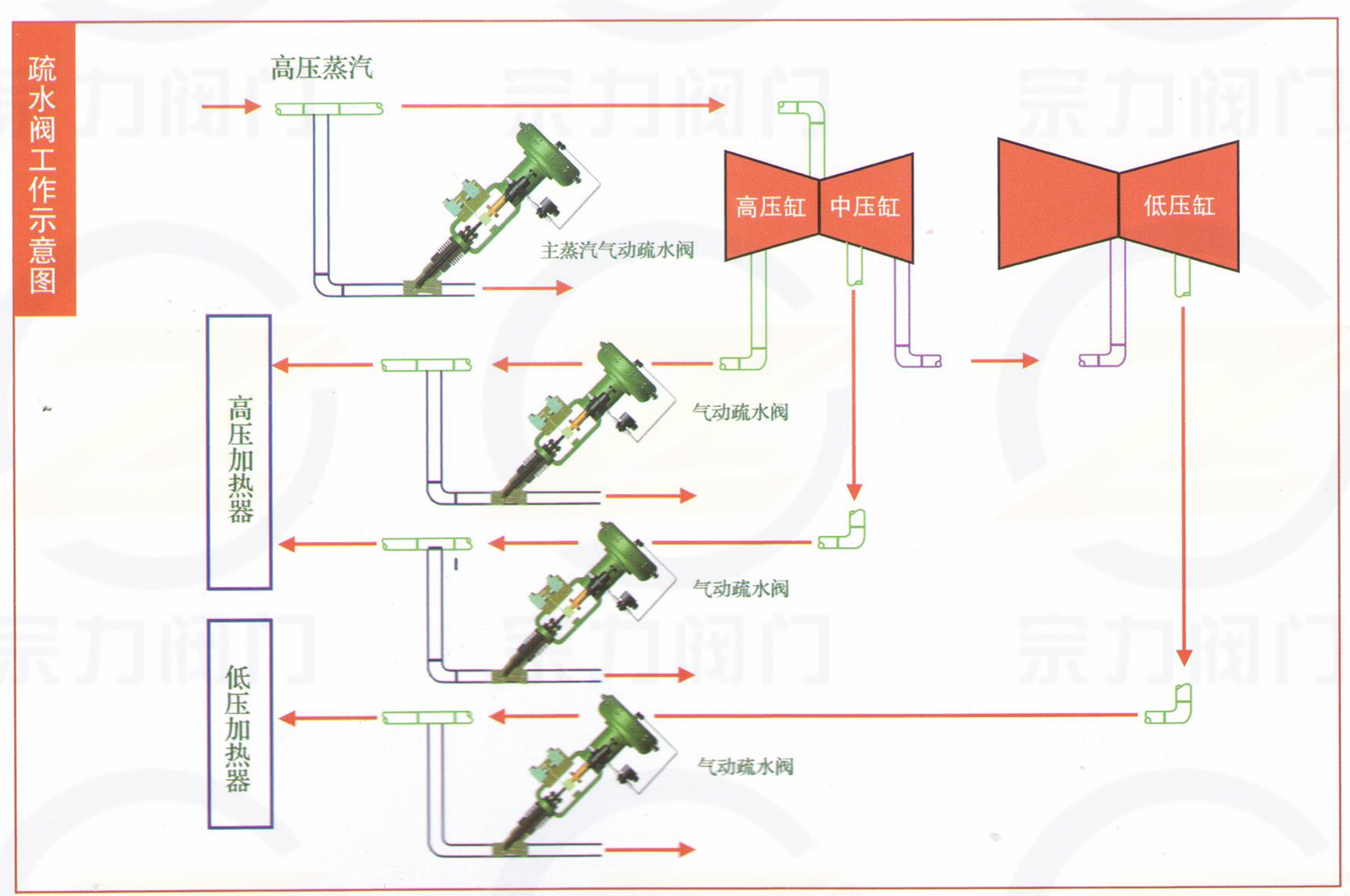

气动疏水阀工作示意图：

其作用是：在机组启动阶段，排除各段蒸汽管道中的汽水混合物，直到汽机正常运行。另外在汽机出现故障或甩负荷时，按程序将疏水阀打开，将管路中蒸汽、水排至疏水扩容器，保证系统安全，
