高温高压热动力圆盘疏水阀

简要描述：HRW高温高压热动力圆盘疏水阀,CS19W高温高压疏水阀,热动力圆盘式高温高压疏水阀的饱和蒸汽主管和透平机的蒸汽亚临界状态使用。本阀门适用于蒸汽管路及蒸汽设备上，起到阻止蒸汽泄漏，排除凝结水的作用，从而达到节能和防止水锤现象及其可能引起的故障。

产品型号：HRW
产品产地：浙江
更新时间：2023-04-04
访问量：10273

产品咨询联系我们

产品分类

高温高压热动力圆盘疏水阀技术参数

※ 产品类别：高温疏水阀,高压疏水阀,圆盘式疏水阀,疏水阀
※ 产品型号：HRW/HRW3/HRF150/CS49H-160I
※ 公称通径（ DN ）： 15-50mm
※ 高工作温度 (TMO) ：500 ℃
※ 连接方式：法兰、内螺纹、承插焊

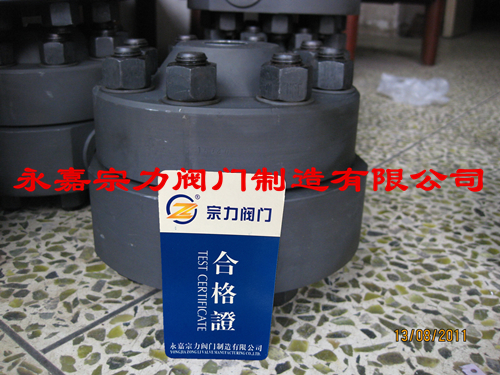

高温高压热动力圆盘疏水阀产品实拍图

高温高压热动力圆盘疏水阀

HRW150高温高压圆盘式疏水阀用于高温高压的饱和蒸汽主管和透平机的蒸汽亚临界状态使用。本阀门适用于蒸汽管路及蒸汽设备上，起到阻止蒸汽泄漏，排除凝结水的作用，从而达到节能和防止水锤现象及其可能引起的故障。

高温高压热动力圆盘疏水阀工作原理

本疏水阀是利用热动力学特性，当凝结水排到较低压力区时会发生二次蒸发，并在粘度、密度等方面与蒸汽存在差异驱动启闭件

高温高压热动力圆盘疏水阀结构特点

1、在工作压力范围内，无需调整，节能效果显著。
2、抗蚀性强，动作可靠，经久耐用。
3、可迅速排出设备起动时的空气及冷凝结水，排量大，漏气率小。
4、阀内部装有自动清除装置，新型皇冠式阀片，密封极为可靠。蒸汽保湿装置，高效节能。

高温高压热动力圆盘疏水阀外形尺寸

HRW150高温高压圆盘式疏水阀外形尺寸表
产品型号	公称通径 DN(mm)	连接方式	高允许温度（℃）	阀体材质	外形尺寸（mm）
产品型号	公称通径 DN(mm)	连接方式	高允许温度（℃）	阀体材质	L	H1	H2	W
HRF3	15	法兰	500	WCB	230	78	35	135
	20	法兰	500	WCB	230	78	35	135
	25	法兰	500	WCB	230	78	35	135
HRW3	15	承插焊	500	WCB	130	78	35	135
	20	承插焊	500	WCB	130	78	35	135
	25	承插焊	500	WCB	130	78	35	135
HR3	15	内螺纹1/2"	500	WCB	130	78	35	135
	20	内螺纹1/2"	500	WCB	130	78	35	135
	25	内螺纹1/2"	500	WCB	130	78	35	135
HRF150 CS49H-160V	15	法兰	500	WCB	400	122	58	228
	20	法兰	500	WCB	400	122	58	228
	25	法兰	500	WCB	400	122	58	228
	32	法兰	500	WCB	400	122	58	228
	40	法兰	500	WCB	400	122	58	228
	50	法兰	500	WCB	400	122	58	228
HRW150 CS49H-160V	15	承插焊	500	WCB	220	122	58	228
	20	承插焊	500	WCB	220	122	58	228
	25	承插焊	500	WCB	220	122	58	228
	32	承插焊	500	WCB	320	122	58	228
	40	承插焊	500	WCB	320	122	58	228
	50	承插焊	500	WCB	320	122	58	228

安装应注意事项

1 、阀门在安装前应清洗管路，除去杂质。 2 、安装时阀体上指示的流向必须与管路内介质流向一致。 3 、本阀门前后应各安装一阀门，便于维修。

订货须知

一、 HRW150高温高压圆盘式疏水阀
①HRW150高温高压圆盘式疏水阀产品名称与型号
②HRW150高温高压圆盘式疏水阀口径
③HRW150高温高压圆盘式疏水阀是否带附件以便我们的为您正确选型。
二、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的上欧阀门专家为您审核把关。
感谢您访问我们的网站www.cnzlfm.com,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
