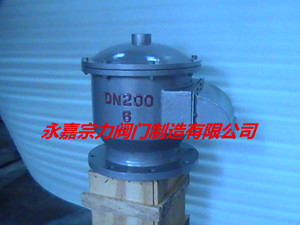

全天候阻火呼吸阀

简要描述:全天候阻火呼吸阀主要是用来满足储罐大小呼吸的通气要求与阻火器配套安装在储存甲、乙、丙类液体的储罐顶上,确保储罐在超压时免遭破坏,同时减小储罐内介质的蒸发损耗。全天候阻火呼吸阀在石油工业上按GB5908-97和SY7511-87标准进行制造和验收。

  • 产品型号:全天候阻火呼吸阀
  • 产品产地:浙江
  • 更新时间:2023-04-04
  • 访  问  量:9687

详细介绍

一、全天候阻火呼吸阀介绍

  全天候阻火呼吸阀主要是用来满足储罐大小呼吸的通气要求与阻火器配套安装在储存甲、乙、丙类液体的储罐顶上,确保储罐在超压时免遭破坏,同时减小储罐内介质的蒸发损耗。全天候阻火呼吸阀在石油工业上按GB5908-97和SY7511-87标准进行制造和验收。全天候阻火呼吸阀有静电接地线,使该阀与罐体保持等电位。该阀具有防冻性能,适用于寒冷地区。全天候阻火呼吸阀结合了全天候呼吸阀和防火器的功能特点,将二者有效的结合起来。


二、全天候阻火呼吸阀主要特点
本阀具有通风量大,密封性能好,泄漏量小,耐腐蚀等特点。

三、全天候阻火呼吸阀主要技术参数

操作压力:A级正压:355Pa(36毫米水柱);
负压:295Pa(30毫米水柱)
B级正压:980Pa(100毫米水柱);
负压:295Pa(30毫米水柱)
C级正压:1765Pa(180毫米水柱);
负压:295Pa(30毫米水柱)
订货时请指明产品名称、型号、规格与压力等级。

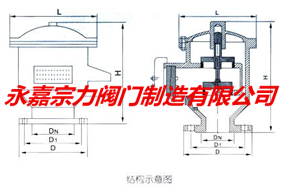

三、全天候阻火呼吸阀主要外形与法兰连接尺寸


规格(DN)

重量(Kg台)

安装尺寸(毫米)

D1

D

L

H

n×Φ

50

6.5

Φ110

Φ140

160

255

4×14

80

9.8

Φ150

Φ185

213

260

4×18

100

12

Φ170

Φ205

265

290

4×18

150

21

Φ225

Φ260

305

330

8×18

200

31

Φ280

Φ315

355

350

8×18

250

35

Φ335

Φ370

420

400

12×18

注:连接法兰符合JB78-59《铸铁法兰》规定


四、全天候阻火呼吸阀操作压力


        A:+355Pa(36mmH20); -295Pa(30mmH20)

  B:+980Pa(100mmH20); -295Pa(30mmH20)

  C:+1765 Pa(180mmH20) -295Pa(30mmH20)

五、全天候阻火呼吸阀维修与保养

  为了保证全天候阻火呼吸阀的正常使用

  1.应在3-6个月内定期将波纹阻火层拆下,清洗干净,保证阻火层上每个孔畅通,防止堵塞,确保安全正常使用。

  2.定期检查通气正、负阀盘动作是否灵活,导杆与阀盘接触密封有无损坏,如有损坏应立即调换。

  3.在检查维护重新安装时,应保证阀内各结合面严密配合,阀盘升降灵活。

  4.新阀启用时,应在安装前清除阀盘间的防震物,否则呼吸阀将失灵。

六、全天候阻火呼吸阀机械呼吸阀的选用

  1、机械呼吸阀的类型应符合安装环境要求。它包括安装位置要求和温度范围要求,例如寒冷地区就应该用全天候呼吸阀。

  2、机械呼吸阀的控制压力应与油罐的承压能力相适应。对于新罐,用于立式拱顶罐的机械呼吸阀,其压力阀的额定控制压力一般为2kPa,真空阀的额定控制压力一般为-0.5kPa。

  3、机械呼吸阀的规格(法兰通径)应满足油罐的大进出油呼吸气体流量要求。

七、全天候阻火呼吸阀标志和包装


  1、每台呼吸阀都在明显部位固定永久性产品标牌,标牌应符合GB/T13306之规定,并标明:

  a、产品名称 b、产品型号 c、操作温度 d、操作压力

  e、产品重量 f、出厂编号 g、 制造时间 h、使用说明书

  2、呼吸阀非加工表面应涂防锈底漆,外表再涂两遍面漆。涂漆应均匀,色泽光亮,法兰面应涂防锈油脂,并用塑料护盖防护。整体用木箱包装,其包装符合GB/T13384之标准。

  3、呼吸阀存放在有防雨设施的仓库中,在其存和运输时不准倒置。

  4、每台阻火呼吸阀出厂时应附下列文件:

  a、产品说明书 b、产品试压检测报告 c、产品合格证
