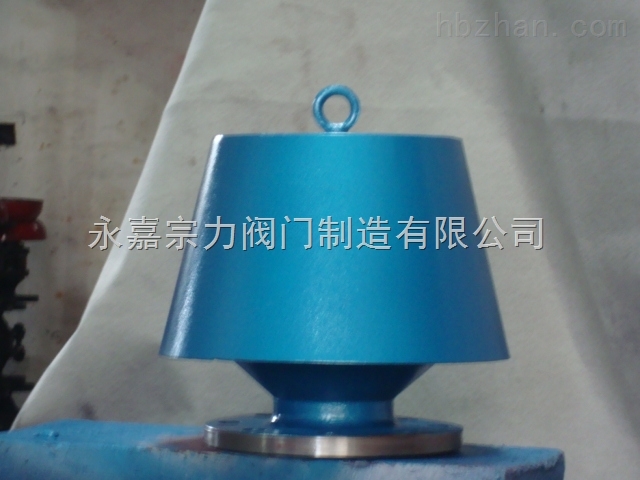

GHF-1型防火呼吸阀

简要描述:防火呼吸阀工作原理是用弹簧限位阀板,由正负压力决定或呼或吸。呼吸阀应该具有泄放正压和负压两方面功能,具体:当容器承受正压时,呼吸阀打开呼出气体泄放正压;当容器承受负压时,防火呼吸阀打开吸入气体泄放负压。由此保证压力在一定范围内,保证容器安全。

  • 产品型号:GHF-1型防火呼吸阀
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:8694

详细介绍

一、GHF-1型防火呼吸阀介绍

  防火呼吸阀工作原理是用弹簧限位阀板,由正负压力决定或呼或吸。呼吸阀应该具有泄放正压和负压两方面功能,具体:当容器承受正压时,呼吸阀打开呼出气体泄放正压;当容器承受负压时,防火呼吸阀打开吸入气体泄放负压。由此保证压力在一定范围内,保证容器安全。同时在呼吸阀内吸气和出气入口处,有一个阻火盘。阻火盘是用来防止储罐内的混合气体与空气接触时,产生回火,发生爆炸,所以就需要安装防火呼吸阀


二、GHF-1型防火呼吸阀操作压力

正压:+180mm水柱 负压:-30mm水柱

三、GHF-1型防火呼吸阀安装方法

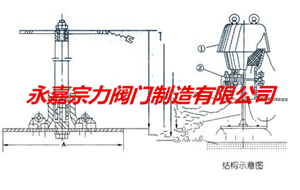

将油罐顶呼吸阀
①(如图示,下同)取下,然后将挡板
②折叠从接合管
③送入罐
④内展平,而后将固定板盘置于接合管法兰的中心位置,把静电接地线
⑤垫圈压在呼吸阀连接螺栓下方,然后将呼吸阀重新安装好即可。
1、
呼吸阀挡板吊装于呼吸阀与油罐的接合管下方,以 减少大呼吸过程中油气外溢的损失。
2、订货时请指明名称、规格、图号。罐顶接合管实际 高度n.




四、GHF-1型防火呼吸阀主要外形与法兰连接尺寸


规格(DN)

图号

重量(㎏/台)

安装尺寸(毫米)

A

B

80

Fcl-80-00

≈2

Φ198

n+常数

100

Fcl-100-00

≈3

Φ228

n+常数

150

Fcl-150-00

≈5

Φ318

n+常数

200

Fcl-200-00

≈8

Φ438

n+常数

250

Fcl-250-00

≈11

Φ546

n+常数
