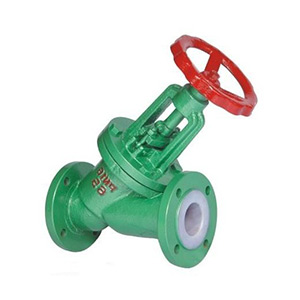

J45F46-16C型直流式衬氟截止阀

简要描述:产品概述J45F46-16C直流式衬氟截止阀是指关闭(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截断管路中的介质,但不能做节流用

  • 产品型号:J45F46-16C
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:3274

详细介绍

J45F46-16C直流式衬氟截止阀


  产品概述
是指关闭(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截断管路中的介质,但不能做节流用。适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。但塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀破坏密封面。阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。

主要性能规范
主要性能规范
型号

公称压力

PN(MPa)

试验压力

PS(MPa)

适用介质 工作温度(℃)
壳体试验 密封试验
J45J/F46-6 0.6 0.9 0.66

W.非腐蚀性流体
J.一般腐蚀性流体
FS.强酸碱及各种有机溶剂

(溶融碱金属及元素氟除外)

≤80
≤150
J45J/F46-10 1.0 1.5 1.1

主要零部件材料
主要零部件材料
零件名称 阀体、阀瓣 阀盖 阀杆、阀瓣 手轮廓
材料 HT200衬氟塑料、衬橡胶 HT200衬氟塑料、衬橡胶 35衬氟塑料衬橡胶 HT200


主要连接尺寸及重量

主要连接尺寸及重量图

主要连接尺寸及重量(mm)
公称通径
DN(mm)
尺寸(mm)

质量

(kg)

L D D1 D H1 b Do n-d
25 160 100 75 60 205 16 120 4-11 4.5
32 180 120 90 70 - 16 160 4-13.5 13
40 200 130 100 80 250 16 160 4-13.5 14
50 230 140 110 90 290 16 160 4-13.5 16.5
65 290 160 130 100 310 16 180 4-13.5 23
80 310 190 150 125 358 18 200 4-17.5 36
100 350 210 170 145 428 18 200 4-17.5 50
125 400 240 200 175 510 20 280 8-17.5 68
150 480 265 225 200 550 20 280 8-17.5 90
200 600 30 280 255 635 22 400 8-17.5 146
250 730 375 335 312 805 24   12-.17.5 220
注:衬胶阀耐腐蚀情况参考衬胶阀门各种化工介质耐腐蚀性能表。
